一.安全

安全接地。请确保本产品电源线的接地端子与保护接地端可靠连接，将仪器插入已接地的电源插座。

u使用合适的保险丝。为提供连续防火保护，请仅使用指定类型和额定值的保险丝。

u前 后开关安全事项。当前 后端子组上存在信号时，请勿更改前面板上前 后开关的位置。此开关一般不能作为活动多路复用器使用。在高电压或高电流情况下进行切换可能造成仪器损坏并可能导致电击。

u正确使用引线套件。请勿使用已损坏或磨损的测试引线套件。可能导致仪器损坏或人身伤害。使用探头时，手指应保持在探头的护指装置后面。接线时，应先接公共线然后再接带电的测试线。拆线时，应先拆除带电的测试线。

u若产品工作失常，请勿使用。其保护措施可能已遭破坏，不要安装代用零件或对产品进行擅自调整。请将产品返回维修或由专业人员检查以确保其安全特性。

u切勿在易燃易爆环境中使用本产品。

u保护限值。

在不超过保护限值的情况下，本产品提供的保护电路可防止仪器损坏和电击危险。为确保安全操作仪器，请勿超过前面板和后面板上标示的保护限值，定义如下：

二.端子保护

输入端子保护极限如下：

主输入（HI 和  LO）端子。

HI和LO输入端子用于电压、电阻、电容、连通性、频率和二极管测试。这两个端子保护极限如下：

1)   HI到LO保护极限。HI到LO保护极限为 1000 VDC 或750 VAC ，这也是可测量的最大电压。此极限也可表示为最大  1000 Vpk。

2)   LO到接地保护极限。LO输入端子相对于地来说最大可以安全“浮动”到500 Vpk 。

感应端子保护限值

HI和LO感应端子仅在四线电阻和比例测量中使用。所有端子对保护限值为200 Vpk。所有端子对指LO SENSE至LO INPUT、HI SENSE至 LO INPUT、HI SENSE至 LO SENSE。

电流输入（10 A 和100  mA）端子。

10 A 端子和LO端子用于1 A 和10 A 量程电流测量，万用表内部保险丝对流过10 A 端子的电流提供最大 15A 保护极限。100 mA端子和LO端子用于10μA 至100 mA量程电流测量，后面板电流输入保险丝对流过500 mA端子的电流提供最大500 mA保护极限。

注意：为了避免保险丝熔断或损坏万用表，请务必遵循如下提示使用电流输入端子。

1)   10 A和100 mA 输入端子不允许同时被接入到电流测量回路中。

2)   如果被测电流AC+DC有效值介于100 mA 至10 A 范围内，测量只允许使用10A和LO端子。

3)   进行电流测量时，在接通万用表电源之前，请务必根据预期的电流大小选择正确的电流输入端子。

4)   输入至10 A端子的电流最大不得超过15 A ，否则，万用表内部保险丝将熔断；输入至100 mA端子的电流最大不得超过 500 mA，否则，后面板电流输入保险丝将熔断IEC 测量类别II 过压保护。

为了避免电击危险，本产品为同时满足以下两个条件的电力干线连接提供过压保护：

三.警告

1 ．  HI和LO输入端子在测量类别II 条件下（如下所述）连接到电力干线。

2 ．  电力干线的最大线路电压为300   VAC 。

 警告：IEC 测量类别II 包括通过分支电路上的某一插座连接到电力干线的电气装置。这些装置包括大多数小家电、测试设备以及插到支路插座上的其他设备。 本产品可用于进行这样的测量：HI和LO输入端子连接到这些设备中的电力干线（最高300  VAC），或自身连接到支路插座。不过，本产品 的HI和LO输入端子不能连接到永久安装的电气装置中的电力干线，如主断路器配电盘、分配电盘断路盒或永久连线的电机。这些装置和电路容易出现超过本产品保护极限的过压现象。  注意：高于300  VAC 的电压只能与电力干线断开的电路中测量。不过，与电力干线断开的电路中也存在瞬态过电压。本产品 可以安全地承受高达 2500  Vpk 的偶然瞬态过电压。请勿使用该设备来测量瞬态过电压可能超出这一水平的电路。环境注意事项

 本产品符合 WEEE 指导法令 (200296EC)  标识的要求。贴附于产品上的标签（请见下方）表示，不得将此电子 电气设备随同家庭废弃物一起处理。

产品类别：根据 WEEE 指导法令附录 1 中指定的设备类型，本产品归类为“监控和控制仪器”产品。

本产品中包含的某些物质可能会对环境或人体健康有害，为避免将有害物质释放到环境中或危害人体健康，建议采用适当的方法回收本产品，以确保大部分材料可正确地重复使用或回收。有关处理或回收的信息，请与当地权威机构联系。

产品上的符号

以下符号可能出现在产品上：信号地机壳接地高压电参照手册

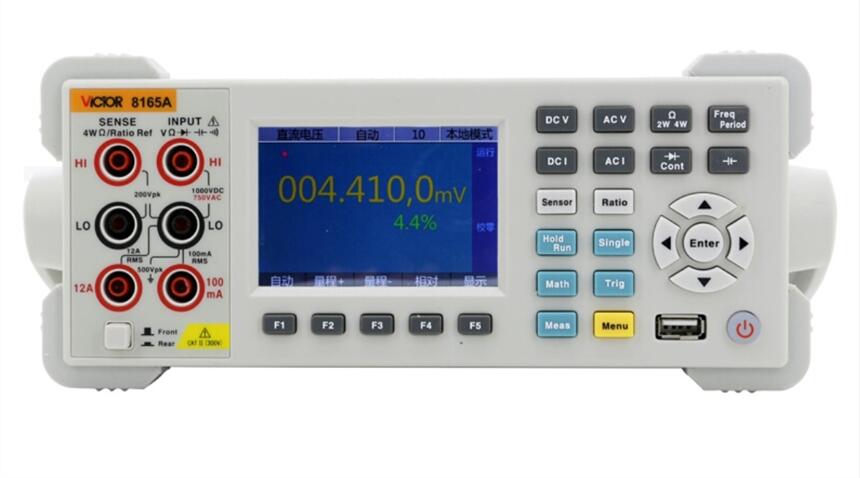

VICTOR 81658165A数字万用表简介 VICTOR 8165或VICTOR8165A万用表提供 6? 位、高性能交流和直流测量。

万用表配备3.5英寸高分辨率彩色显示屏、内嵌智能操作系统，它能提供更多的信息、更多的功能，简易的操作，更宽的测试范围，系统的构建更灵活、方便，它是引领这一发展趋势的新型数字万用表。

显示采用3.5英寸彩屏（分辨率320480），台式万用表VICTOR 8165A高精度六位半万用表显示内容丰富，可灵活显示各种图形界面，具有良好的显示效果。根据您的需求定制显示界面，支持图形、数字、数学等功能同时显示于界面上。

l双参数显示，可显示同一输入信号的两项参数（例如交流电压测量下可同时显示交流电压值和交流频率值）。

l可通过IEEE 488接口(仅限于VICTOR8165A)、RS-232接口、LAN接口、USB Device接口进行远程操作。

l具有触发输入和测量完成输出功能。

l前面板带U盘端口，用于数据存储、程序升级和配置。

l主机软件可由客户自行升级。

l周期、频率测量，频率可达300KHz。

l电容测量。

l温度测量，用户可自设传感器测量。

l最大可达10A电流测量能力。

l多种数学功能：统计（最大值、最小值、平均值）、消零、dB、dBm、极限。

l图形显示：趋势图、直方图、历史曲线、列表等显示方式。

l支持SCPI编程语言，支持多种命令集(安捷伦34401A、福禄克45)。

l具有内部、外部校准功能。
