电连接器结构

电连接器由固定端电连接器（以下称插座），自由端电连接器（以下称插头）组成。插座通过其方（圆）盘固定在用电部件上（个别还采用焊接方式），插头一般接电缆，通过连接螺帽实现插头、插座连接。

电连接器组成

壳体

电连接器壳体是指插头插座的外壳、连接螺帽、尾部附件。外壳作用是保护绝缘体和接触体（插针插孔的通称）等电连接器内部零件不被损伤。上面的定位键槽 插头与插座定位。连接螺帽用于插头座连接和分离。尾部附件用于保护导线与接触体端接处不受损伤并用于固定电缆。壳体还具有一定电磁屏蔽作用。壳体一般采用铝合金加工（机加、冷挤压、压铸）而成。钢壳体多用于玻璃封焊和 电连接器。

绝缘体

绝缘体由装插针绝缘体、装插孔绝缘体。界面封严体、封线体等组成。用以保持插针插孔在设定位置上，并使各个接触体之间及各接触体与壳体之间相互电气绝缘。通过绝缘体加界面封严体封线体取得封严措施，来提高电连接器的耐环境性能。为适应产品的 ，低温，阻燃， 零件几何尺寸 绝缘体大都采用热固塑料模塑成形。界面封严体、封线体采用硅橡胶模压等成形。

接触体

插针插孔是接触体总称，分为焊接式、压接式和绕接式等，用来实现电路连接。插针插孔是电连接器关键元件，它直接影响着电连接器的可靠性。插针插孔大多采用导电性能良好的弹性铜合金材料机加而成，表面采用镀银镀金达到接触电阻小及防腐蚀的目的。

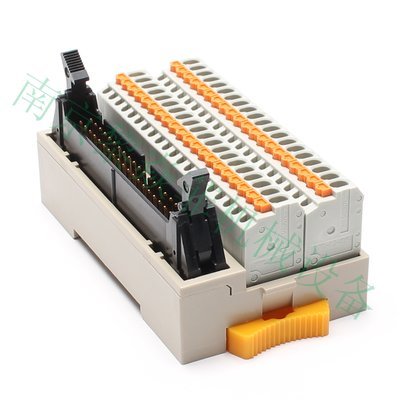

电源端子台

PCN7-COM201,PCN7-COM201N,PCN7-COM201P,

电源端子

PCV5-20COM2

PCX-COM22,PCX-COM22P

螺纹式继电器端子

PCRY-4M1,PCRY-1H20-16A-FD,PCRY-1H20-16B-FD,PCRY-1H20-16C-FD,

PCA7-1H20? PCA7-1H20-M? PCA7-1T20??

PCX-B-0.5? ? PCX-BL-0.5? ? PCX-F-0.5? ?PCX-FL-0.5? ?PCX-H-0.5

PCX-Q-0.5? ? PCX-R-0.5? ? ?PCX-S-0.5? ? PCX-T-0.5? ?PCX-U-0.5

PCX-N-1? ? ? PCX-P-1? ? ? PCX-Q-1? ? ? PCX-R-1? ? ? PCX-S-1

PCX-T-1.5? ? ? ? PCX-U-1.5? ? ? ?PCX-V-1.5? ? ? ? PCX-W-1.5

PCX-H-2? ? ? ? ? PCX-HL-2? ? ? ? PCX-M-2? ? ? ? ? PCX-ML-2

BOXTM-401? ? ? ?BOXTM-801? ? ? ?BOXTM-802? ? ? ?BOXTM-1001? ?

BOXTM-61-F1S0-HI? ? ? BOXTM-61-F1S0-HC? ? ? ?BOXTM-61-F0S2-LI

BOXTM-111-F0S2-LC? ? ?BOXTM-111-F0S2-HI? ? ?BOXTM-111-F0S2-HC

BOXTM-221-F0S2-LC? ? ?BOXTM-221-F0S2-HI? ? ?BOXTM-221-F0S2-HC

PS：网上不是实际，如有需要欢迎电话、QQ咨询！
