南自PDS711A数字式线路保护测控装置

　　PDS－7000厂站自动化系统是我公司在代变电站自动化系统WBX－35基础上自行开发、拥有完全知识产权的第二代产品。WBX－35系统自1999年通过部级鉴定并投入系统运行以来，已累计投运近5000套微机保护装置，几百个变电站使用了WBX－35变电站综自系统。产品广泛应用在电力系统及其他工业领域。该系统的微机保护装置运行稳定可靠，得到了用户的好评。为适应新的市场需求，保持公司的产品在技术上的先进性，增强产品的市场竞争力，在总结已投运系统的成功经验及广泛听取用户意见和建议的基础上，开发出了适用于变电站和发电厂的第二代保护及自动装置硬件、软件平台，并在平台的基础上开发出了PDS－700系列保护和自动装置。本分册所介绍的PDS-710系列数字式线路保护装置即是该系列保护和自动装置中的110kV及以下输电线路的成套保护装置部分。

　　PDS－700系列保护和自动装置相比代产品，采用了较多的新技术、新工艺，添加了许多新功能，使之具有更高的可靠性、更广的适用性、更好的使用性及更优的性价比。具有以下的特点：

　　1．统一硬件平台。

　　采用功能强大的32位微处理器，并在此基础上构成了第二代保护的通用硬件平台。PDS－710、PDS－720、PDS－730、PDS－740、PDS－770、PDS－790系列保护和自动装置均采用该通用平台设计。

　　该硬件平台的特点：

　　1）大资源，配置了大容量的存贮器，包括随机存储器RAM，闪烁存储器FLASH RAM，电可擦存储器EEPROM等。为实现强大的功能奠定了基础。

　　2）采用了在系统可编程器件(CPLD)，节省了大量的外围电路，提高了灵活性

　　3）接口丰富，保留了适用于现场控制总线的CAN－BUS接口，并采取双网络配置，提高了通讯的可靠性。并提供了先进的Ethernet以太网接口，提高了通讯的速率。

　　同时，还提供了常规的RS－232C及RS485接口，可用于调试或接入外部设备。

　　2．统一的软件平台。

　　在统一硬件平台的基础上，采用了适用于嵌入式系统的多任务操作系统。该系统功能强大，性能可靠稳定，采用高级语言进行编程，大大缩短了开发周期。

　　3．友好的用户界面。

　　装置面板上装有320X240的大分辨率的LCD，可显示多达300个汉字，所有菜单、操作、提示均完全汉化，可实现无说明书操作和调试。

　　4．强化信息提供、记录和分析功能。

　　装置具有大容量的存储资源，多样的通讯接口，可以为综自系统提供内容丰富的信息，同时可记录多达8次的故障录波数据，通过以太网传输数据，通讯速度和可靠性大大提高。另提供录波分析软件包，可将从保护装置接收的录波数据保存、显示、并进行分析计算。

　　5、自动化的测试手段

　　由于采用通用的硬件、软件平台，专门开发了自动检测的测试程序，在单板生产过程中进行自动测试，并将测试结果存档，消除了人工测试的“盲点”，保证了产品质量的一致性

　　PDS-760系列数字式保护测控装置是我公司推出的全系列保护测控装置，主要适用于

　　发电厂厂用电、大型厂矿及企业厂用电部分。产品包括馈电线路保护、并联电容器保护、

　　电动机保护、厂用变压器保护、备用电源自投、厂用电源切换等。也可适用于 35/66kV 及

　　以下电压等级变电站，与 PDS 系列其他产品一起可以构成变电站自动化系统（SAS）及发

　　电厂电气自动化系统（ECS）。

　　统一的硬件和软件平台：采用 Freescale(Motorola)的 32 位微处理器为核心，系列产

　　品均在统一的硬件平台上开发。在统一硬件平台的基础上采用了统一的软件平台，软件平

　　台采用了国际流行的嵌入式操作系统及高级语言编程。模块化程度高，具有很高的运行可

　　靠性。

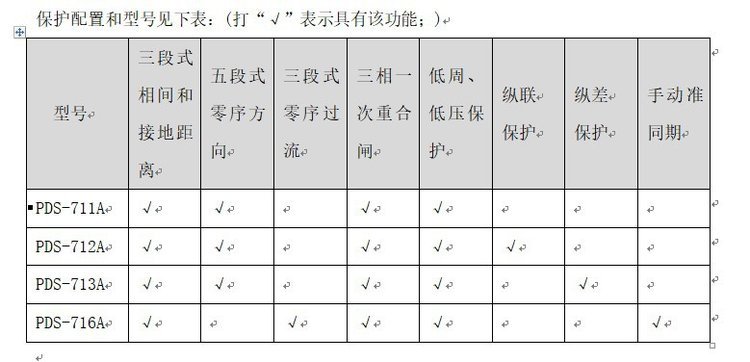

　　型号 三段式相间和接地距离 五段式零序方向 三段式零序过流 三相一次重合闸 低周、低压保护 纵联

　　保护 纵差

　　保护 手动准同期

　　保护功能配置

　　南自PDS711A数字式线路保护测控装置

　　装置特点

　　◆ 结构紧凑：机械结构上采取了紧凑型设计和密封式机箱，可适用于恶劣的现场条

　　件下，特别适合下放安装于开关柜。

　　◆ 高可靠性：电气设计上，主要插件－主处理器板采用六层印制板的电气设计，主

　　要元件全部采用进口器件，所有输入、输出接口均带有隔离和保护措施，保证了装置电气

　　设计上的高可靠性；电源和显示模块采取了宽温设计，有很宽的温度适用性；产品均通过

　　了检测机构的全部型式试验的测试，可靠性很高。

　　◆ 良好的电磁兼容性能：系列产品均按照电力行业的电磁兼容标准设计，并通

　　过了检测机构严格的 EMC 测试，同时在软件上也采取了大量的冗余设计，保证了

　　产品在恶劣电磁环境下的适应性。

　　产品种类齐全：该系列产品涵盖了发电厂厂用系统及工矿企业的所有保护功能，

　　设备齐套性很强。

　　◆ 适用于现场的通讯接口：考虑到发电厂及工矿企业的使用环境，配置了国际标准

　　的现场总线通讯接口，包括独立的、双路冗余的 CAN－BUS 接口，以及可扩展的 Profibus

　　－DP 总线接口（选配），同时还有常规的 RS－485 接口，可以方便的组成间隔层的通讯网

　　络。

　　◆ 友好的用户界面：系列产品的人机交互界面采用了工业级宽温型 320×240 的超大

　　屏幕蓝屏液晶显示器（LCD），所有操作菜单均为全汉化，并有详细的操作提示。

　　◆ 运行维护方便：装置具有全面的实时自检功能，装置或系统的任何异常均可在界

　　面上以报文反映；正常运行时装置 LCD 上实时显示设备的运行工况；装置所有接插件均可

　　插拔，包括交流输入端子，大大方便了装置的维修更换。

　　南自PDS711A数字式线路保护测控装置

　　装置参数

　　额定电压：DC220V/DC110/AC220V；

　　允许偏差：－20％～＋15％；

　　功耗：正常运行时，不大于 15W

　　装置动作时，不大于30W

　　额定：50Hz/60Hz；

　　偏差：＋10％。

　　保护回路

　　额定值 In：5A/1A；

　　测量范围：0.08In～20In；

　　测量误差：不大于 2％ （ 相 对 误 差 ）。

　　过载能力：2In 可连续工作；

　　10In允许工作 16s；

　　50In允许工作 1s；

　　功耗：不大于 0.5VA。

　　额定值 In：5A/1A；

　　测量范围：0～2In；

　　测量误差：不大于 0.2％。

　　过载能力：1.2In 连续工作；

　　功耗：不大于 0.5VA。

　　南自PDS711A数字式线路保护测控装置
