高频机高周波配件及模具定制应用于高周波塑胶熔接机上，高周波塑胶熔接机（也叫高频热合机）主要用于PVC或含有20%以上PVC的材料的热合、电压、熔接、封口、切边等一系列的工作，另外还可用于PET、GAG等环保材料的吸塑封口，具体的产品有：单面/双面吸塑包装（如电池吸塑包装、U盘吸塑包装、玩具吸塑包装、数码相机吸塑包装、网络摄像头吸塑包装、鼠标吸塑包装、耳机吸塑包装、牙刷吸塑包装、圣诞礼品吸塑包装、蛋糕吸塑包装、电脑连接线吸塑包装、SD卡吸塑包装、剃须刀吸塑包装、锯片吸塑包装、螺丝刀吸塑包装、签字笔吸塑包装、工艺品吸塑包装、汽车饰品吸塑包装等）、服装压花（如体恤压花、印字等）、皮革印字（汽车门板印字、篮球印字等）、商标印字（如波鞋商标印字、皮带商标印字、箱包商标印字等）、徽标成型（如PVC警徽、校徽、国徽等）、吹气玩具（如游泳圈、空心锤、PVC游泳池、冲浪床等）、PVC制品（如名片册、PVC文具盒、文件袋、浴帘、血袋、手机袋、地毯、汽车遮阳板等）。

用途远远不止以上所列，随着生活水平的不断提高，高周波的用途也在一步步的在更多的领域中应用。

设计方案

1.功能：遮日板、镜盖外型熔着（熔断）。镜框、平面、门板压纹。

2.高周波模具备之性质：熔着后不可裂开。熔断后毛边不可太长。熔着部份无挤料之现象产生。

3.高周波模之具设计重点：闭模高度设定。

上下模体熔着间隙设定。

上模体刀口部斜度设定。

4.高周波模具之演进：铜模熔断钢模两段式(弹簧式)

5.高周波模具之设计流程：

（1）产设提供2D或3D成品图。

（2）图面尺寸确认。

（3）绘制模具总成图：设定闭模高度。

（4）绘制模具各单件图。

（5）出图(CAM程式转换)

高频机高周波配件及模具定制选择材料

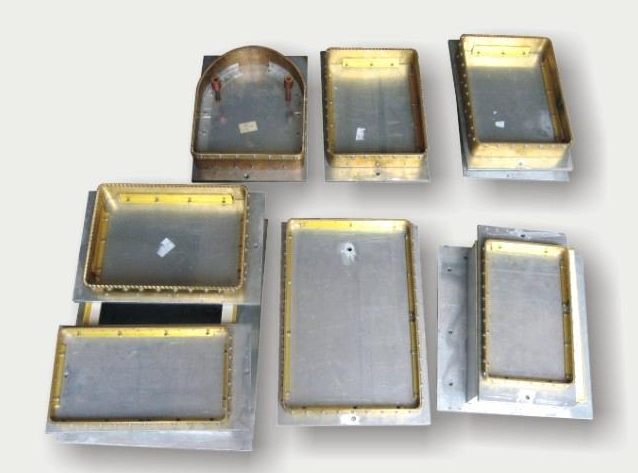

（一）高周波铜模（以车门板压纹铜模为例）

铜模制作方式为：

（1）依模具图申购所须的材料规格。（含铜片、固定器及铝板）

（2）铜片纳入后须加以整平。

（3）依图面制作出所须的尺寸及形状。

（4）加工所制作的尺寸形状之两面为平行。（铜片的高度皆等高，平行度公差需在+－0.05㎜以内）。

（5）制作车门板固定器A（固定器A为依据图面所给之尺寸）。

（6）将成品图贴合在铝板上，再将所有的铜片依图面形状分别以固定器将之固定于铝板上。（固定器须于事前做妥统一规格）。

（7）将固定器A也固定于铝板上以作为车门板尺寸之定位。

（8）制作扶持器，上方贴泡棉，其高度约低于铜模面3-5㎜。

（9）左右两端各制作一支手把分别固定于铝板上，以利于搬运。

（10）再确认模具各部位尺寸是否正确。

（11）试模（电流、压力、屏流会因模具之大小而有差异）。

（二）遮日板熔断钢模（又分为外型全周熔断及下缘车缝仅上缘熔断两种）
制作方式同为：

（1）依模具图申购所须的材料规格
（2）上下模板钻孔型削，上下模体外型以CAM程式转换型削后送外托工热处理HRC58度。
（3）研磨后组立仕上。
（4）试模。
（三）两段式（又称弹簧式）
制作方式大致与一般熔断钢模相同，差别在于上模加装弹簧，先压料再熔断。

（四）新三兴式。

制作方式为：

（1）依模具图申购所须的材料规格。（含铜片及模板）
（2）铜片纳入后须先整平。
（3）将铜片依图面制作出所须的尺寸及形状。（此即为上下模体）
（4）分别将上下模体锁固于上下模板。
（5）形状尺寸以CAM程式转换，内外皆须型削。

高频电子管，高周波电子管

电子管在高周波，高频机设备上是非常重要的元器件,它主要作用是高压整流刺激电子管震荡产生电磁波电场,被加工塑料在电磁波上下电极间相互摩擦生热瞬间发生分子极性化溶接变化,加上一定的压力就可以达到熔接的目的。往往客户在选择高频机_高周波设备时会考虑选择国产电子管还是进口电子管,这两者之间主要从品质和价格区分。

比如你使用东芝7T85RB和国产7T85RB，参数基本上是相同的，而价格相差至少1倍以上，品质上来说就是国产的寿命相对来说比较短，使用的频繁一点1-2年就差不多要更换了，而东芝的只要参数匹配的不出问题，散热好，3-5年也许还不会坏。当然国产你还要看是什么品牌的，有的质量相对来说稳定一点景光、华光。

华光电子管、景光电子管都是国产管，东芝管是日本产的，单从质量这一角度来看当然是东芝管好，但从性价比的角度来看当然是景光管好，前些年基本都是用东芝管，近这几年多选择用国产管，因为国产管价格比东芝管便宜多了，其次国产管的保用期比东芝管长多了，所以强烈建议用国产管。

但是客户选购的高频机，高周波设备功率在15KW以上强烈推荐东芝电子管，目前国内生产大功率高频电子管技术确实欠佳一点，有待技术提升，15KW以下高频机，高周波设备可以选择国产电子管，质量也不错。
