    商品详情

      一、产品介绍

      1.1、 简介

      HC-215B 模块可实现8~15路交流电压测量,各路交流电压独立输入。通讯接口为1路RS-485口，MODBUS-RTU通讯协议。DC10～30V电源供电。 HC-215模块可应用于各种工业自动化测量与控制系统中。



      1.2、 功能特点

      1.2.1. 采集8~15路模拟量输入：电压100V、260V等可选；采用16位AD采集处理，测量精度高;各电压测量通道内置微型互感器隔离；

      1.2.2. 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程

      1.2.3. 带ESD保护电路的RS-485通信接口

      1.2.4. 宽工作电压DC10～30V，并具防接反保护功能

      1.2.5. 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性

      1.2.6. 可配置实时数据更新周期，方便应用于各种模拟量测量要求

      1.2.7. 带LED指示工作状态，便于现场安装调试

      1.2.8. 35mm 标准DIN导轨安装，方便现场安装布线



      1.3、 技术参数

      1.3.1 15路模拟量输入

      1) 输入信号：交流；

      2) 输入量程：电压100V、260V可选；

      3) 数据更新周期：0.24S～2.4S可配置；

      4) 过载能力：1.2倍量程可持续；瞬间(<1S) 3倍量程不损坏；

      5) 输入阻抗：电压通道＞1 kΩ／V；

      1.3.2 通讯接口

      1) 接口类型：1路RS-485通讯接口

      2) 通讯规约： MODBUS-RTU标准规约

      3) 通讯地址：1～247可设置

      4) 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”

      5) 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；

      1.3.3 测量精度：±0.2%FS；

      1.3.4 隔离：交流电压各输入通道间、通讯口隔离，隔离电压2500VDC；

      1.3.5 电源

      1) DC+10～30V供电，峰值电压不得超过+40V；典型功耗：≤0.3W；

      1.3.6 工作环境

      1) 工作温度：-20～+70℃；存放温度：-40～+85℃；

      2) 相对湿度：5～95%，无结露（在40℃下）；

      3) 海拔高度：0～3000米；

      4) 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；

      1.3.7 温度漂移：≤100ppm/℃；

      1.3.8 安装方式：35mm 标准DIN导轨安装

      1.3.9 模块尺寸：  118×107×59mm

      二、应用

      2.1、 外形及安装

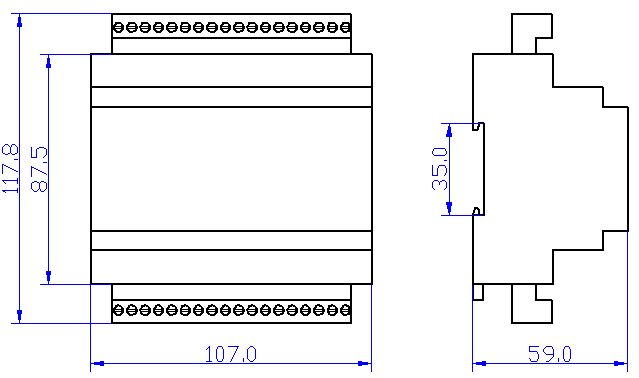

      图 2.1  C型 外形尺寸图（单位：mm）

      安装：采用35mm 标准DIN导轨安装，固定导轨后，将模块卡入导轨即可；

      接线：

      1) 将相应的连接端子插入模块；

      2) 使用0.2～3.3mm2的电缆（电流的输入线应选用大于1.5mm2的电缆），从每条线的端部剥去6mm连接在端子上，并将导线插入连接端子的相应位置。

      3) 将接线螺钉力矩紧至0.56～0.79N·m。






      2.2、 端子定义

      端子

      定义

      说明

      端子

      定义

      说明

      1

      V+

      电源正

      36

      U15N

      第15路电压输入N端

      2

      GND

      电源地

      35

      U15

      第15路电压输入

      3

      NC

      空

      34

      U14N

      第14路电压输入N端

      4

      A+

      485数据正端

      33

      U14

      第14路电压输入

      5

      B-

      485数据负端

      32

      U13N

      第13路电压输入N端

      6

      GND

      通讯地

      31

      U13

      第13路电压输入

      7

      U1

      第1路电压输入

      30

      U12N

      第12路电压输入N端

      8

      U1N

      第1路电压输入N端

      29

      U12

      第12路电压输入

      9

      U2

      第2路电压输入

      28

      U11N

      第11路电压输入N端

      10

      U2N

      第2路电压输入N端

      27

      U11

      第11路电压输入

      11

      U3

      第3路电压输入

      26

      U10N

      第10路电压输入N端

      12

      U3N

      第3路电压输入N端

      25

      U10

      第10路电压输入

      13

      U4

      第4路电压输入

      24

      U9N

      第9路电压输入N端

      14

      U4N

      第4路电压输入N端

      23

      U9

      第9路电压输入

      15

      U5

      第5路电压输入

      22

      U8N

      第8路电压输入N端

      16

      U5N

      第5路电压输入N端

      21

      U8

      第8路电压输入

      17

      U6

      第6路电压输入

      20

      U7N

      第7路电压输入N端

      18

      U6N

      第6路电压输入N端

      19

      U7

      第7路电压输入
