一、产品介绍

1.1、 简介

HC-33BD多路组合式直流电量测量终端是高度集成化的针对1~8路直流电参数测量应用的产品，准确测量1路直流电压、1~8路直流电流（带方向）、功率、各路电度等电参量，通讯接口为RS-485接口，MODBUS-RTU规约及DL/T645规约，具有极优的性价比。

1.2、 功能特点

1.2.1. 采集1~8路直流电参量，包括电压、电流、功率、电能等多个电参量，信息全

1.2.2. 采用专用测量芯片，有效值测量方式，测量精度高

1.2.3. 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程

1.2.4. 带ESD保护电路的RS-485通信接口

1.2.5. 多种供电方式可选

1.2.6. 宽工作电压DC10～30V或36~72V，并具防接反保护功能，接反电源不会损坏模块

1.2.7. 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性

1.2.8. 高隔离电压，耐压达DC2500V

1.2.9. 带LCD显示实时测量数据及配置参数，便于现场安装调试

1.2.10. 单路测量型可0~20A直接端子输入

1.2.11. 可选配不同霍尔传感器，方便易用

1.2.12. 0~1000V电压可直接输入

1.2.13. 可选最多8路一体同步测量，性价比高

1.2.14. 35mm 标准DIN导轨安装，方便现场安装布线

1.3、 技术参数

1.3.1   1~8路直流输入

1) 电压量程：60V、100V、300V、500V、1000V等可选；

2) 电流量程： 5A、20A、50A、100A、200A、300A、400A、500A等可选；外配霍尔电流传感器EKA、EKB、BS等型号可选；

3) 信号处理：采用专用测量芯片，24位AD采样；

4) 数据更新周期：多路型的固定1.44S全部通道更新1次，单路型的0.1S～1.0S可配置；

5) 过载能力：1.2倍量程可持续；瞬间(<200mS)电流5倍，电压2倍量程不损坏；

6) 输入阻抗：电压通道＞1 kΩ／V；电流通道≤100mΩ；

1.3.2 通讯接口

1) 接口类型：RS-485接口；

2) 通讯规约： MODBUS-RTU规约、DLT546规约；

3) 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”；

4) 通讯速率：可设置1200、2400、4800、9600Bps、19200、38400Bps；

1.3.3 测量输出数据

电压、电流、功率、电能等多个电参量，见Mdobus数据寄存器列表

1.3.4 测量精度

电压、电流、电量：±0.5%FS；有功电度1级

1.3.5 隔离

供电电源、RS-485接口、电压输入、电流输入之间相互隔离；隔离耐压2500VDC；

1.3.6 电源

1) 可选DC+10～30V、DC36V～72V、电压线路DC36V～72V

2) DC+10～30V供电时，峰值电压不得超过+40V；典型功耗：≤2W；

3) DC+36～72V供电时，峰值电压不得超过+75V；典型功耗：≤2W；

1.3.7 工作环境

1) 工作温度：-10～+60℃；存放温度：-40～+85℃；

2) 相对湿度：5～95%，无结露（在40℃下）；

3) 海拔高度：0～3000米；

4) 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；

1.3.8 温度漂移：≤100ppm/℃；

1.3.9 安装方式：35mm 标准DIN导轨安装

1.3.10 模块尺寸：  118×72×59mm

二、应用

2.1、 外形及安装

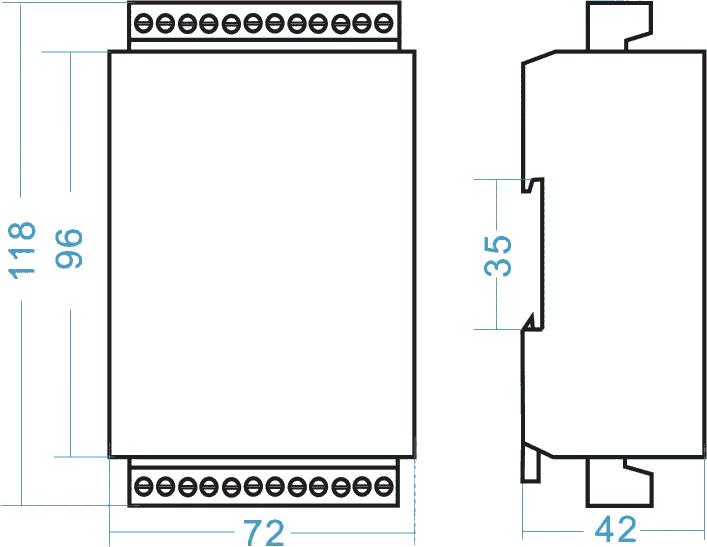

图 2.1  B型 新外形尺寸图（单位：mm）

安装：采用35mm 标准DIN导轨安装，固定导轨后，将模块卡入导轨即可；

接线：

1) 将相应的连接端子插入模块；

2) 使用0.2～3.3mm2的电缆（与霍尔传感器的连接线一般应选用0.5平方的4芯护套线，引线大于1m时应选用屏蔽线），从每条线的端部剥去6mm连接在相应端子上。

3) 将接线螺钉力矩紧至0.56～0.79N·m。

2.2、 端子定义

注：1、此表为8路霍尔输入型总表，仅供参考，具体接线端子以仪表标识为准；

2、辅助电源±15V输出为专供霍尔电流传感器的电源，不可另做他用；

    3、Ui输入为48V测量型的，供电电源可定制直接从Ui+、Un间供电，无需另接电源；
