    商品详情


      一、产品介绍

      1.1、 简介

      HC-212 模块为6路开关量输入监测、16路开关量输出控制（继电器输出）模块。通讯接口为1路RS-485口，MODBUS-RTU通讯协议。DC10～30V电源供电。



      1.2、 功能特点

      1.2.1. 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程

      1.2.2. 带ESD保护电路的RS-485通信接口

      1.2.3. 宽工作电压DC10～30V，并具防接反保护功能

      1.2.4. 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可  靠性

      1.2.5. 6路开关量输入，可有源或无源空触点输入

      1.2.6. 16路开关量输出：14路常开继电器（4个公共端），2路常开常闭继电器

      1.2.7. 带LED指示工作状态，便于现场安装调试

      1.2.8. 35mm 标准DIN导轨安装，多种接线方式，方便现场安装布线



      1.3、 技术参数

      1.3.1 开关量输入

      1) 6路，无源触点或电压型输入

      2) 逻辑电平：0～0.5V或短接为0，+3～30V或开路为1；

      3) 输入电平范围：0～30V，极限范围为－10～40V；

      4) 计数功能：计数采样频率1KHz，要求脉冲高低电平的宽度都>1mS ；当模块检测到各通道有1至0的跳变时计数值加1；每一路最大计数值4字节：FFFFFFFFH。

      1.3.2 开关量输出

      1) 遥控输出：16路，继电器（250V*5A(AC)或30V*5A(DC)）；

      2) 可设置为电平方式或脉冲方式输出；脉冲输出时脉冲宽度为0.1S～20S可设定；

      1.3.3 通讯接口

      1) 接口类型：1路RS-485通讯接口

      2) 通讯规约： MODBUS-RTU标准规约

      3) 通讯地址：1～247可设置

      4) 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”

      5) 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；

      1.3.4 隔离：不隔离，所有信号共GND；

      1.3.5 电源

      1) DC+10～30V供电，峰值电压不得超过+40V；典型功耗：≤5W；

      1.3.6 工作环境

      1) 工作温度：-20～+70℃；存放温度：-40～+85℃；

      2) 相对湿度：5～95%，无结露（在40℃下）；

      3) 海拔高度：0～3000米；

      4) 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；

      1.3.7 温度漂移：≤100ppm/℃；

      1.3.8 安装方式：35mm 标准DIN导轨安装

      1.3.9 模块尺寸：  118×107×59mm

      二、应用

      2.1、 外形及安装

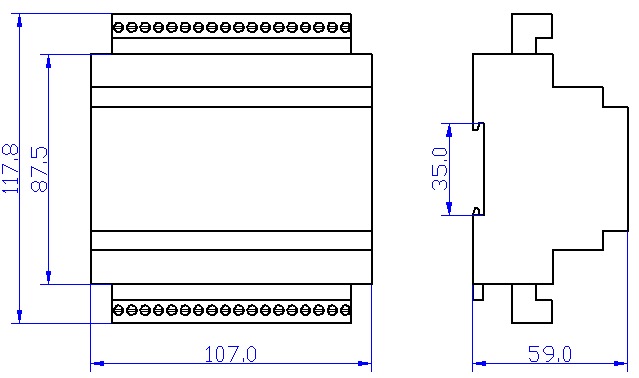

      图 2.1   C型 外形尺寸图（单位：mm）



      安装：采用35mm 标准DIN导轨安装，固定导轨后，将模块卡入导轨即可；

      接线：

      1) 将相应的连接端子插入模块；

      2) 使用0.2～3.3mm2的电缆（3路电流的输入线应选用大于2mm2的电缆），从每条线的端部剥去6mm连接在端子上，并将导线插入连接端子的相应位置。

      3) 将接线螺钉力矩紧至0.56～0.79N·m。













      2.2、 端子定义

      Pin

      Define

      说明

      Pin

      Define

      说明

      1

      V+

      10~30V

      36

      DI6

      第6路DI

      2

      GND

      电源地

      35

      DI5

      第5路DI

      3

      PGND

      保护地

      34

      DI4

      第4路DI

      4

      A+/RXD

      RS485A+/RS232R

      33

      DI3

      第3路DI

      5

      B-/TXD

      RS485B-/RS232T

      32

      DI2

      第2路DI

      6

      GND

      RS485/RS232GND

      31

      DI1

      第1路DI

      7

      COM1

      第1路DO公共端

      30

      OP16

      第16路DO

      8

      CL1

      第1路DO常闭点

      29

      OP15

      第15路DO

      9

      OP1

      第1路DO常开点

      28

      OP14

      第14路DO

      10

      COM2

      第2路DO公共端

      27

      OP13

      第13路DO

      11

      CL2

      第2路DO常闭点

      26

      COM13

      13~16路DO公共端

      12

      OP2

      第2路DO常开点

      25

      OP12

      第12路DO

      13

      COM3

      3~4路DO公共端

      24

      OP11

      第11路DO

      14

      OP3

      第3路DO

      23

      OP10

      第10路DO

      15

      OP4

      第4路DO

      22

      OP9

      第9路DO

      16

      COM5

      5~8路DO公共端

      21

      COM9

      9~12路DO公共端

      17

      OP5

      第5路DO

      20

      OP8

      第8路DO

      18

      OP6

      第6路DO

      19

      OP7

      第7路DO
