      HC-211A  为24路开关量输出控制（三极管集电极开路输出）模块。通讯接口为1路RS-485口，MODBUS-RTU通讯协议。DC10～30V电源供电。



      1.2、 功能特点

      1.2.1. 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程

      1.2.2. 带ESD保护电路的RS-485通信接口

      1.2.3. 宽工作电压DC10～30V，并具防接反保护功能

      1.2.4. 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性

      1.2.5. 24路开关量输出，三极管集电极开路输出 (50V/100mA)；可控制继电器或LED指示灯输出

      1.2.6. 带LED指示工作状态，便于现场安装调试

      1.2.7. 35mm 标准DIN导轨安装，方便现场安装布线



      1.3、 技术参数

      1.3.1. 开关量输出

      a) 遥控输出：24路，集电极开路输出（50V/100mA）；

      b) 可设置为电平方式或脉冲方式输出；脉冲输出时脉冲宽度为0.1S～20S可设定；

      1.3.2. 通讯接口

      a) 接口类型：1路RS-485通讯接口

      b) 通讯规约： MODBUS-RTU标准规约

      c) 通讯地址：1～247可设置

      d) 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”

      e) 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；

      1.3.3. 隔离：不隔离，所有信号共GND；

      1.3.4. 电源

      a) DC+10～30V供电，峰值电压不得超过+40V；典型功耗：≤0.3W；

      1.3.5. 工作环境

      a) 工作温度：-20～+70℃；存放温度：-40～+85℃；

      b) 相对湿度：5～95%，无结露（在40℃下）；

      c) 海拔高度：0～3000米；

      d) 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；

      1.3.6. 温度漂移：≤100ppm/℃；

      1.3.7. 安装方式：35mm 标准DIN导轨安装

      1.3.8. 模块尺寸：  118×107×59mm

      二、应用

      2.1、 外形及安装

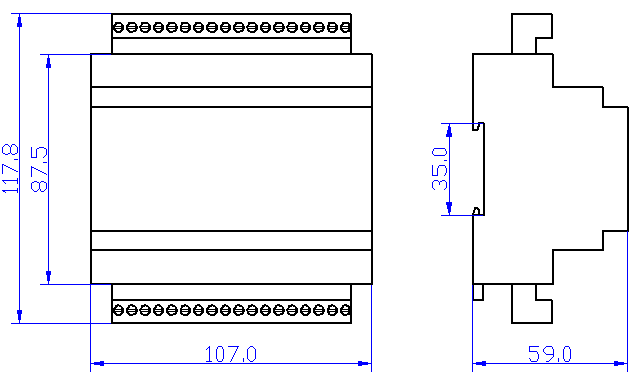

      图 2.1   C型 外形尺寸图（单位：mm）



      安装：采用35mm 标准DIN导轨安装，固定导轨后，将模块卡入导轨即可；

      接线：

      1) 将相应的连接端子插入模块；

      2) 使用0.2～3.3mm2的电缆（3路电流的输入线应选用大于2mm2的电缆），从每条线的端部剥去6mm连接在端子上，并将导线插入连接端子的相应位置。

      3) 将接线螺钉力矩紧至0.56～0.79N·m。









      2.2、 端子定义

      Pin

      Define

      说明

      Pin

      Define

      说明

      1

      V+

      10~30V电源正

      36

      DOV+

      输出续流回路正,接电源正

      2

      GND

      电源地

      35

      GND

      开关量公共端

      3

      PGND

      保护地

      34

      DO24

      第24路开关量输出

      4

      A+

      RS-485 DATA+

      33

      DO23

      第23路开关量输出

      5

      B-

      RS-485 DATA-

      32

      DO22

      第22路开关量输出

      6

      GND

      通讯地

      31

      DO21

      第21路开关量输出

      7

      GND

      开关量公共端

      30

      DO20

      第20路开关量输出

      8

      DO1

      第1路开关量输出

      29

      DO19

      第19路开关量输出

      9

      DO2

      第2路开关量输出

      28

      DO18

      第18路开关量输出

      10

      DO3

      第3路开关量输出

      27

      DO17

      第17路开关量输出

      11

      DO4

      第4路开关量输出

      26

      GND

      开关量公共端

      12

      DO5

      第5路开关量输出

      25

      DO16

      第16路开关量输出

      13

      DO6

      第6路开关量输出

      24

      DO15

      第15路开关量输出

      14

      DO7

      第7路开关量输出

      23

      DO14

      第14路开关量输出

      15

      DO8

      第8路开关量输出

      22

      DO13

      第13路开关量输出

      16

      GND

      开关量公共端

      21

      DO12

      第12路开关量输出

      17

      DO9

      第9路开关量输出

      20

      DO11

      第11路开关量输出

      18

      DO10

      第10路开关量输出

      19

      GND

      开关量公共端
