HC-211 -24路开关量输入模块
HC-211 -24路开关量输入模块
产品价格：￥550（人民币）
  • 规格：完善
  • 发货地：江苏常州市
  • 品牌：
  • 最小起订量：1台
    • 立即询价 进入商铺
    江苏中正惠测科技有限公司
    免费会员
    会员级别：试用会员
    认证类型：企业认证
    企业证件：通过认证
    认证信息：江苏中正惠测科技有限公司

    商铺名称：江苏中正惠测科技有限公司

    联系人：许勇（先生）

    联系手机：

    固定电话：

    企业邮箱：835812687@qq.com

    联系地址：江苏省常州市武进区牛塘镇，青云工业园，大通西路200号创智云谷产业园二期12号楼2层东侧，

    邮编：

    联系我时，请说是在电子快手网上看到的，谢谢！

    商品详情

      一、产品介绍

      1.1、 简介

      HC-211 模块可实现24路开关量输入监测。通讯接口为1路RS-485口，MODBUS-RTU通讯协议。DC10～30V电源供电。





      1.2、 功能特点

      1.2.1. 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程

      1.2.2. 带ESD保护电路的RS-485通信接口

      1.2.3. 宽工作电压DC10～30V，并具防接反保护功能

      1.2.4. 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性

      1.2.5. 24路开关量输入，可有源或无源空触点输入

      1.2.6. 带LED指示工作状态，便于现场安装调试

      1.2.7. 35mm 标准DIN导轨安装，方便现场安装布线



      1.3、 技术参数

      1.3.1 开关量输入

      1) 24路，无源触点或电压型输入

      2) 逻辑电平：0～0.5V或短接为0，+3～30V或开路为1；（211-1型为相反）

      3) 输入电平范围：0～30V，极限范围为－10～40V；

      4) 计数功能（可选配）：计数采样频率1KHz，要求脉冲高低电平的宽度都>1mS ；当模块检测到各通道有1至0的跳变时计数值加1；每一路最大计数值4字节：FFFFFFFFH。

      1.3.2 通讯接口

      1) 接口类型：1路RS-485通讯接口

      2) 通讯规约： MODBUS-RTU标准规约

      3) 通讯地址：1～247可设置

      4) 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”

      5) 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；

      1.3.3 测量精度：±0.2%FS；

      1.3.4 隔离：不隔离，所有信号共GND；

      1.3.5 电源

      1) DC+10～30V供电，峰值电压不得超过+40V；典型功耗：≤0.3W；

      1.3.6 工作环境

      1) 工作温度：-20～+70℃；存放温度：-40～+85℃；

      2) 相对湿度：5～95%，无结露（在40℃下）；

      3) 海拔高度：0～3000米；

      4) 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；

      1.3.7 温度漂移：≤100ppm/℃；

      1.3.8 安装方式：35mm 标准DIN导轨安装

      1.3.9 模块尺寸：  118×107×59mm





      二、应用

      2.1、 外形及安装

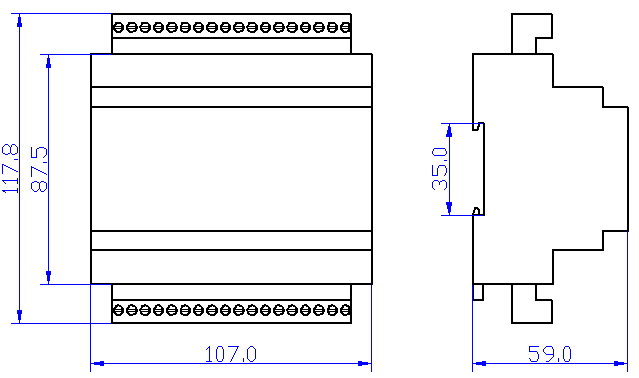

      图 2.1   C型 外形尺寸图（单位：mm）



      安装：采用35mm 标准DIN导轨安装，固定导轨后，将模块卡入导轨即可；

      接线：

      1) 将相应的连接端子插入模块；

      2) 使用0.2～3.3mm2的电缆（3路电流的输入线应选用大于2mm2的电缆），从每条线的端部剥去6mm连接在端子上，并将导线插入连接端子的相应位置。

      3) 将接线螺钉力矩紧至0.56～0.79N·m。



      2.2、 端子定义

      Pin

      Define

      说明

      Pin

      Define

      说明

      1

      V+

      10~30V电源正

      36

      NC

      保留

      2

      GND

      电源地

      35

      GND

      开关量公共端

      3

      PGND

      保护地

      34

      DI24

      第24路开关量输入

      4

      A+

      RS-485 DATA+

      33

      DI23

      第23路开关量输入

      5

      B-

      RS-485 DATA-

      32

      DI22

      第22路开关量输入

      6

      GND

      通讯地

      31

      DI21

      第21路开关量输入

      7

      GND

      开关量公共端

      30

      DI20

      第20路开关量输入

      8

      DI1

      第1路开关量输入

      29

      DI19

      第19路开关量输入

      9

      DI2

      第2路开关量输入

      28

      DI18

      第18路开关量输入

      10

      DI3

      第3路开关量输入

      27

      DI17

      第17路开关量输入

      11

      DI4

      第4路开关量输入

      26

      GND

      开关量公共端

      12

      DI5

      第5路开关量输入

      25

      DI16

      第16路开关量输入

      13

      DI6

      第6路开关量输入

      24

      DI15

      第15路开关量输入

      14

      DI7

      第7路开关量输入

      23

      DI14

      第14路开关量输入

      15

      DI8

      第8路开关量输入

      22

      DI13

      第13路开关量输入

      16

      GND

      开关量公共端

      21

      DI12

      第12路开关量输入

      17

      DI9

      第9路开关量输入

      20

      DI11

      第11路开关量输入

      18

      DI10

      第10路开关量输入

      19

      GND

      开关量公共端
