一、产品介绍

1.1、 简介

HC-201 模块可实现16路开关量输入监测。通讯接口为1路RS-485口，MODBUS-RTU通讯协议。DC10～30V电源供电。

1.2、 功能特点

1.2.1. 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程

1.2.2. 带ESD保护电路的RS-485通信接口

1.2.3. 宽工作电压DC10～30V，并具防接反保护功能

1.2.4. 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性

1.2.5. 16路开关量输入，可有源或无源空触点输入

1.2.6. 带LED指示工作状态，便于现场安装调试

1.2.7. 35mm 标准DIN导轨安装，方便现场安装布线

1.3、 技术参数

1.3.1 开关量输入

1) 16路，无源触点或电压型输入

2) 逻辑电平：0～0.5V或短接为0，+3～30V或开路为1；（201-1型为相反）

3) 输入电平范围：0～30V，极限范围为－10～40V；

4) 计数功能：计数采样频率1KHz，要求脉冲高低电平的宽度都>1mS ；当模块检测到各通道有1至0的跳变时计数值加1；每一路最大计数值4字节：FFFFFFFFH。

1.3.2 通讯接口

1) 接口类型：1路RS-485通讯接口

2) 通讯规约： MODBUS-RTU标准规约

3) 通讯地址：1～247可设置

4) 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”

5) 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；

1.3.3 隔离：不隔离，所有信号共GND；

1.3.4 电源

1) DC+10～30V供电，峰值电压不得超过+40V；典型功耗：≤0.3W；

1.3.5 工作环境

1) 工作温度：-20～+70℃；存放温度：-40～+85℃；

2) 相对湿度：5～95%，无结露（在40℃下）；

3) 海拔高度：0～3000米；

4) 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；

1.3.6 温度漂移：≤100ppm/℃；

1.3.7 安装方式：35mm 标准DIN导轨安装

1.3.8 模块尺寸：  118×72×42mm

二、应用

2.1、 外形及安装

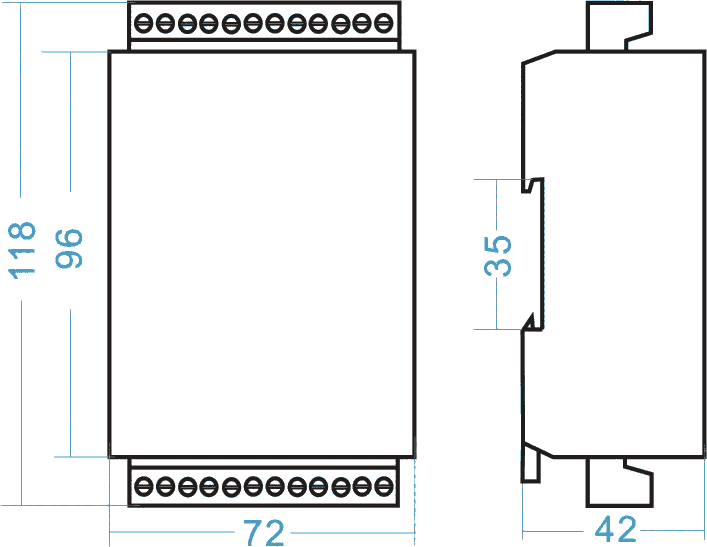

图 2.1   B型 外形尺寸图（单位：mm）

安装：采用35mm 标准DIN导轨安装，固定导轨后，将模块卡入导轨即可；

接线：

1) 将相应的连接端子插入模块；

2) 使用0.2～3.3mm2的电缆，从每条线的端部剥去6mm连接在端子上，并将导线插入连接端子的相应位置。

3) 将接线螺钉力矩紧至0.56～0.79N·m。

2.2、 端子定义
