简介

产品背景

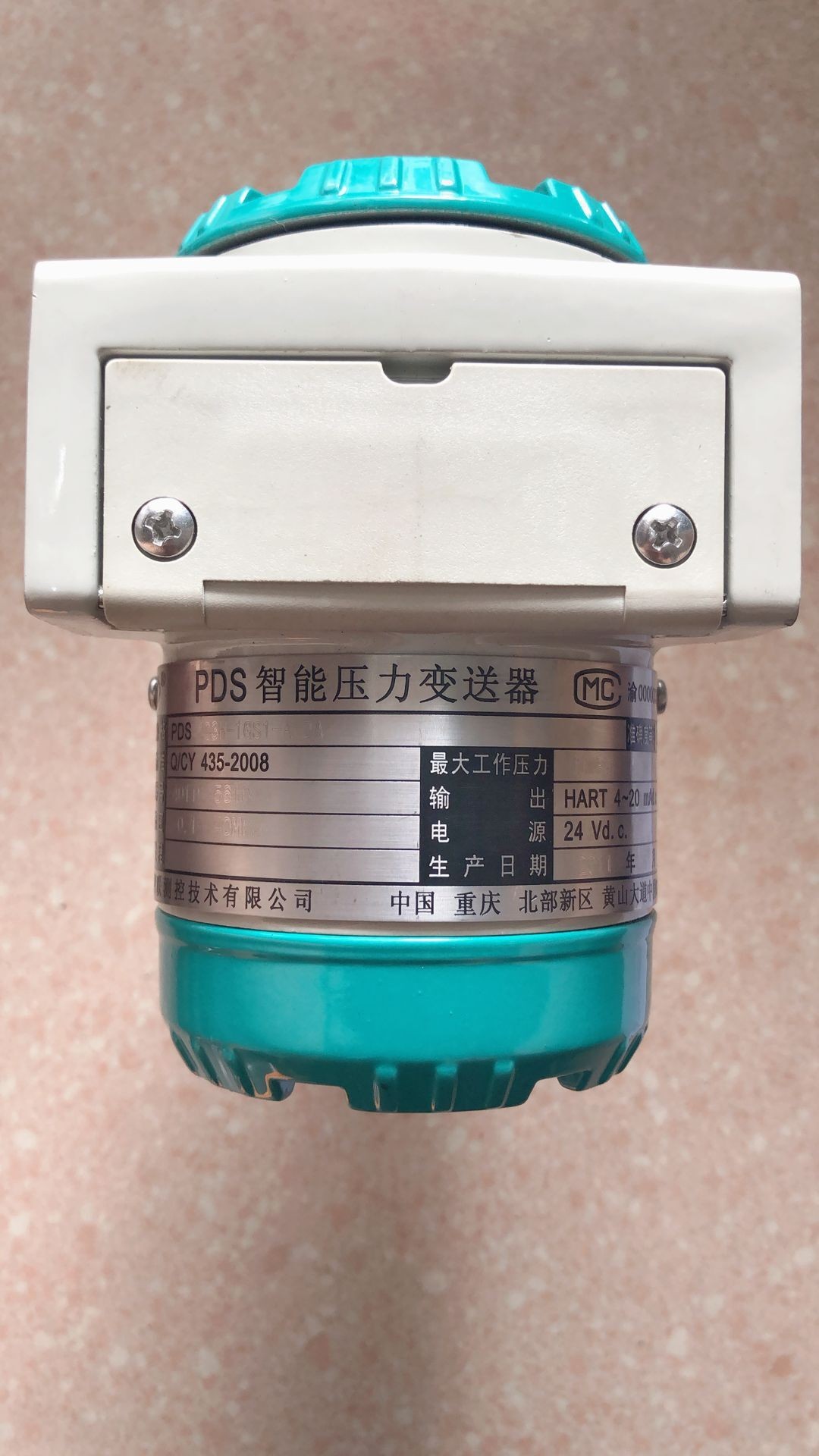

PDS 智能压力变送器由重庆川仪自动化股份有限公司引进国外顶尖设计技

术和制造技术研制的高性能智能压力变送器。该产品使用世界上先进的复合微硅

固态传感器，高可靠性的电子模块化设计以及精密的温度补偿及线性补偿系统，

确保了产品的精度、长期稳定性。

完美的智能诊断及仿真，高达 14 种的本机功能设定，多种可选的通讯协议，

规格齐全的接液部分材质，高指标的电磁兼容及雷电保护特性等，使 PDS 智能

压力变送器自推出市场以来，受到国内外客户的一致好评。在电力、冶金、化工、

石油、建材、轻工、核电等行业得到了广泛的应用。

品质卓越

? 基本精度优于 0.074%

? 量程比 100:1

? 量程范围：差压 100Pa-3MPa；表压 1KPa-40MPa

? 输出信号：4-20mA 叠加 HART 协议或 PROFIBUS-PA 协议

? 过载极限：42MPa

? 静压影响：≤0.15%/10MPa

? 温度范围：环境温度-40～85℃；介质温度-40～300℃

（特殊制作-90～400℃）

? 长期漂移：≤0.1%/5 年

? 温度影响：≤（0.08·r+0.1）%（

-10～60℃）

? 防爆：本安型 Ex ia IIC T6；隔爆型 Ex d IIC T6

? 防护等级：IP67

? 电源：10.5～45 V DC

? MTBF：435 年

高稳定性

PDS 智能变送器基本精度优于 0.074%FS，在较大的量程范围调整的情况下，

其测量值误差也优于 0.1%。PDS 在连续使用 10 年以后，仍能保持 99.8%的准确

度，使您节约可观的维护成本。理论上讲 PDS 智能变送器第一次发生故障的时间

将在 435 年之后。虽然这种情况您自己是根本无法检验的，但有一个事实是无

可否认的：即 PDS 无可争议的可靠性以及其相关的时间和成本的节约，

并通过

坚固的金属外壳和全密封测量元件得以保证。PDS 智能变送器可以从容应对极端

的化学和机械负荷。同事具备极强的抗电磁干扰能力（10V/m 10KHz 至 1GHz）

因此 PDS 得到了全面的保护。

完美的智能诊断及仿真

PDS 智能变送器具有集成诊断功能，可以定时对过程及其自身进行监视。在超

过定义数量的事件之后，它可以发送相关的测量值，并同时进行响应，从一个

简单得“数值指示器”变成了一个”数值分析器“。

诊断示意图

警告：通过 HART 传输诊断结果，输出电流不受影响报警：通

过 HART 查看诊断事件，仪表进入故障电流状态智能诊断

通过 HART 通信启动诊断功能，报警能以警告或可调的故障电流的形式

? 自诊断

SENSOR、ROM、RAM、EEPROM、软件运行状况

? 工作计时器

累计工作事件

? 超限监视器

压力值、传感器温度、电子部件温度

? 维护定时器

可以设置监视间隔或者最终期限以保证定期校准，

在这个事件或者最终期限届满之后，通过 HART 发出校准警告

? 校准指示器

确定需要重新校准及造成需要重新校准的影响尺度

的监视例如：漂移、过载或者过高的温度

仿真

? 可在电子部件输入端仿真传感器信号

? 测量仿真值：压力值、传感器温度、电子部件温度

? 常数或变化值仿真：压力值、传感器温度、电子部件温度

先进的电子技术在 PDS 上的体现

? 超限监测由一个事件计数器实现。当压力值超限或错误信号产生时，其发

生的频繁性、发生事件、幅度都将作为异常事件被记录和报告。

? 您可以随意设定 3 个极限值，以便执行预设定报警和温度监控。采用不可

恢复的瞬间实际值记录输入压力、传感器温度、电子单元温度、相对于正

常范围的最小、最大幅度漂移。可以提供 PDS 的运行状况、工艺过程温度

和环境的有关信息。

? 仿真功能直接内置在变送器内，可基于已定义的数值检查变送器电子部分

和整个回路，以获得以下重要信息：变送器电子部分是否正常工作？多少

压力时产生超压相应？调节回路是否正常？所有显示功能是否起作用？

? 如果变送器显示电子单元或测量元件得出错信号被检测到，故障部件可在

现场被方便的替换，而不需要重新调校。

友好的操作界面

灵活性一贯是 PDS 只能变送器的标准特性。根据需要您可随时调整零

点、量程和阻尼等，无需压力源和标准设备，即可进行任意调校。大屏幕的

LCD 和按键使现场调校准确而方便，对相应特性和一致性误差没有影响。零点

和满度值可以直接通过本机按键设定。物理单位或百分数也可以任意选择。不

管是本机调试，还是通过 HART、PROFIBUS-PA 或 PDM 制，您需要的一切

都可以办到。PDS 的模块化结构可提供类似的好处：由于传感器数据安全的储

存在测量元件中，因此，在发生故障时，可以对电路更换而不会发生问题。这

意味着可进行快速而简单的现场维修，并降低储存成本。

现场调校更容易

使用 3 个按钮和高对比度得 LCD 显示器，即可

在现场迅速而轻易地输入所有参数。不用打开变送器

护盖，您就可以在现场设定最小、最大值、阻尼和错

误事件的输出信号。这意味着潮气不会进入到变送器

内部，并保证 Exd 隔爆保护。通过按键，您可以在

100:1 的量程比范围内调整量程、调整特性曲线、电气阻尼（最大为

100s）。同时，在现场也可以选择各种显示单位。如液位测量：mmH2O、

inH2O、mmHg 等。

在系统联调或回路检测时，PDS 强大的仿真功能和在线诊断功能可以为您提供

强大的帮助

HART通信使操作轻而易举

您可以借助 HART 通信协议，并使用一台 PC 或笔记本电脑、手持通信

器或任何 HART 兼容的过程控制系统，调整所有参数。这意味着，测量值和变

送器参数在信号电路的任一点上都是透明的。使用

基于人们说熟知的 bbbbbbs 操作的过程设备管理

软件（PDM），不论用户经验如何都可以节省大量

的时间。

PROFIBUS-PA全数字通信

用户可借助于 PROFIBUS-PA、Profile 3.0，即使在危险的区域，也能进

行数字通信。PROFIBUS-PA 设备可控制 3 中测量任务：流量、液位和压力。一

个附加的电子限流器可在发生故障（故障电流>3mA）的情况下防止总线中断。

同时也可建立 PDS 与各种 FCS 过程控制系统的连接。在此情况下，过程

设备管理器（PDM）软件可作为一种媒介，使安装和操作轻而易举地完成。

应用广泛

该变送气具有本安和隔爆功能，可用于爆炸危险区域（Zone 1），产品

通过中国 NEPSI 认证，其测量单元和单子部件具有 CE 测试认证，满足欧洲共

同体 CENELEC 标准。不同设计类型的远传变送器可用于特殊的应用场合，例

如：高粘度、高温度等介质的测量。差压变送器的过载测试标准为 63MPa，压

力变送器为其量程的 6 倍。由于具有较高的机械完整性，额定过载为 42MPa

的测量元件可承受 100MPa 的压力，换言之，它们实际上根本不会受到破坏。

适用于各种应用的材质

即使测量极度腐蚀的物质，您也可以在 PDS 智能变送器中找到适宜的解

决方案。对于要经受极度腐蚀性介质的变送器，其隔离膜片由不锈钢、哈氏合

金、钽、蒙乃尔合金或金制造而成。容室也可选特种不锈钢，PDS 的强度将”

坚不可摧“。

权威认证品质全球同一

PDS 智能变送气可以应对各种极端的压力、温度和爆炸、腐蚀性物质。

在中国 PDS 通过国家级仪器仪表防爆安全按监督检验站（NEPSI）认证。PDS

智能变送器的测量单元和电子部件在世界范围内已获得包括 CENELEC、FM、

CSA、HCF 和 PROFIBUS-PA International 在内的 44 种证书和认证。
