1 概述

AMB 红外测温解决方案是一款非接触式红外测温装置。该产品能够解决母线槽安全测温、精确测温问题，实时把连接器中每相温度数据上传后台，实行监测、预警信息，提示管理人员应对报警点予以重视或采取必要的预防措施。装置主要应用于各种领域的密集绝缘母线连接器的在线温度监控系统。

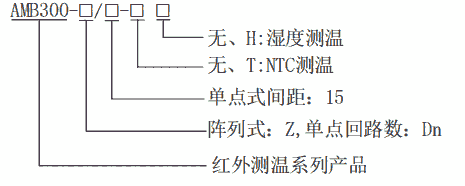

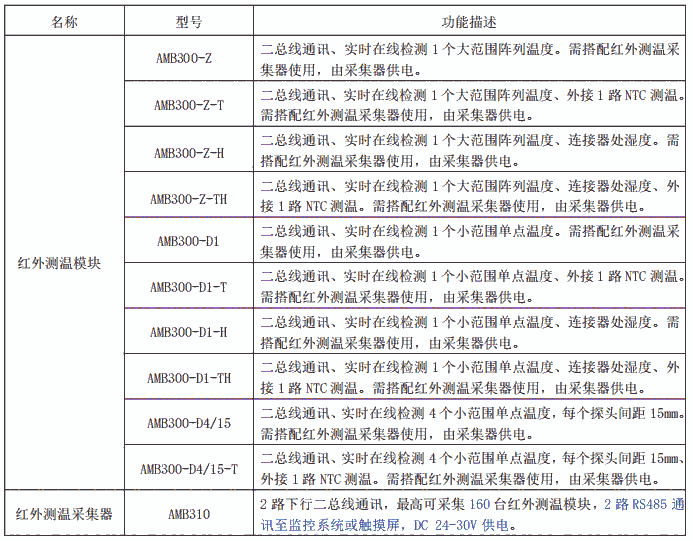

2 型号规格

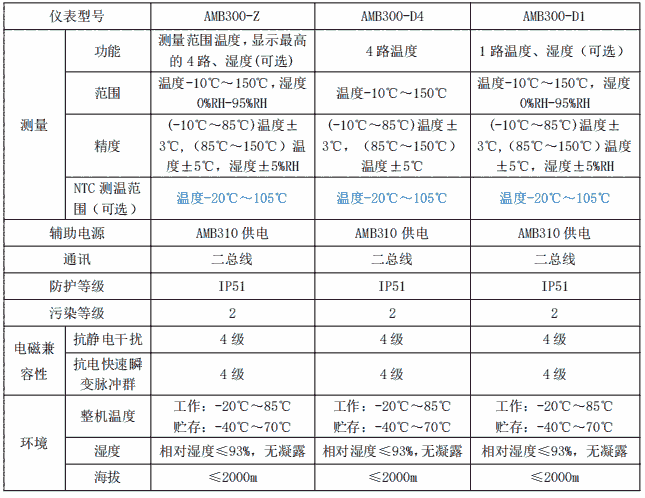

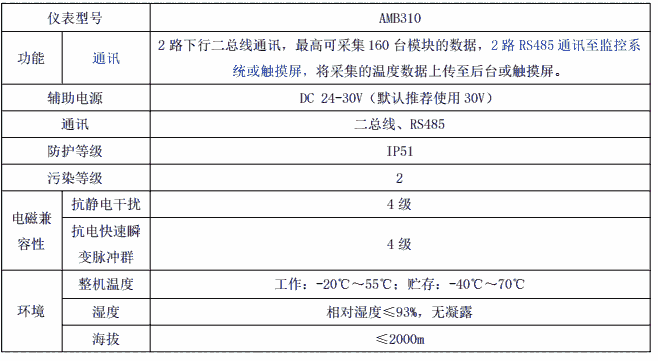

3 技术参数

4 外形结构

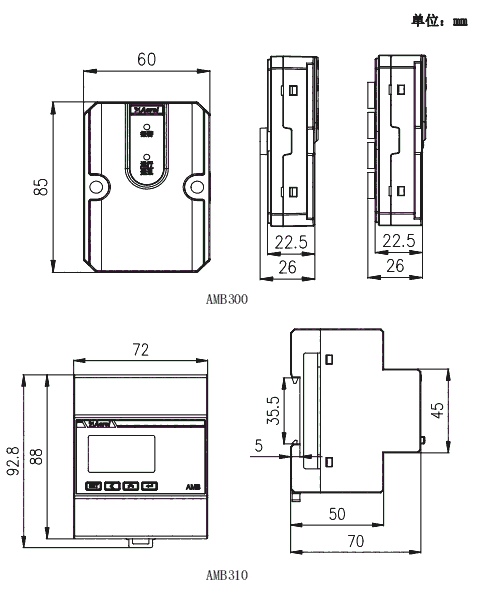

4.1外形尺寸

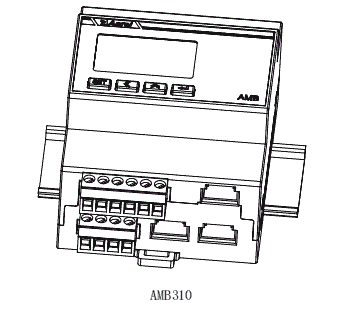

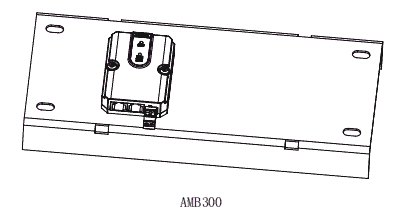

4.2 安装方式
AMB310 采用 DIN35mm 导轨式安装,AMB300 采用螺丝固定安装。

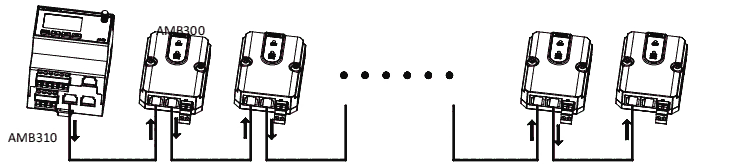

4.3 采集器连接方式

上图箭头代表 24-30V 信号输出方向，通讯接口需要使用 RJ45 网络屏蔽线，上图 AMB300 模块的左侧 RJ45接口为信号进线端口，右侧 RJ45 端口为信号出线端口，用于连接下一个模块的进线端口。
安装注意事项：
注：1、组网网线需采用超 5 类无氧铜材质（CAT5E）以上级别的线材。
2、一只采集器(AMB310)下行二总线有两路接口，每路接口最多安装≤80 只红外测温模块，并且每路二总
线线长≤250 米。
