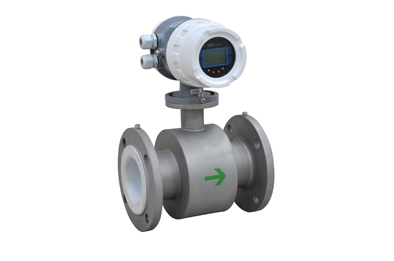

氨水流量计 UH-LDG型高防腐型导电液体电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。可测流量范围大。大流量与小流量的比值一般为20 ：1 以上，适用的工业管径范围宽，大可达3m，输出信号和被测流量成线性， 精确度较高， 可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。

氨水流量计 UH-LDG型高防腐型导电液体电磁流量计的工作原理是当导体在磁场中作切割磁力线运动时，在导体中会产生感应电势，感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。同理，导电流体在磁场中作垂直方向流动而切割磁感应力线时，也会在管道两边的电极上产生感应电势。感应电势的方向由右手定则判定，感应电势的大小由下式确定：

Ex=BDv －－－－－－－－－－－－－－－－式（ 1）

式（ 1）中

Ex— 感应电势， V；

B—磁感应强度， T

D— 管道内径， m

v— 液体的平均流速， m/s

然而体积流量qv 等于流体的流速v 与管道截面积（ πD2）/4 的乘积，将式（ 1）代入

该式得：

Qv=(π D/4B)* Ex －－－－－－－－ -式（ 2）

由上式可知，在管道直径D 己定且保持磁感应强度B 不变时，被测体积流量与感应电势呈线性关系。若在管道两侧各插入一根电极， 就可引入感应电势Ex，测量此电势的大小，就可求得体积流量。据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时， 导电液体切割磁力线产生感应电势， 此感应电势由两个检测电极检出，数值大小与流速成正比例，其值为：

E=B·V·D·K
式中： E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）

传感器将感应电势E 作为流量信号， 传送到转换器， 经放大， 变换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA 输出，报警输出及频率输出，并设有RS－485 等通讯接口，并支持HART 和MODBUS 协议。

当导体在磁场中作切割磁力线运动时，在导体中会产生感应电势，感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。同理，导电流体在磁场中作垂直方向流动而切割磁感应力线时，也会在管道两边的电极上产生感应电势。感应电势的方向由右手定则判定，感应电势的大小由下式确定：

Ex=BDv －－－－－－－－－－－－－－－－式（ 1）

式（ 1）中

Ex— 感应电势， V；

B—磁感应强度， T

D— 管道内径， m

v— 液体的平均流速， m/s

然而体积流量qv 等于流体的流速v 与管道截面积（ πD2）/4 的乘积，将式（ 1）代入

该式得：

Qv=(π D/4B)* Ex －－－－－－－－ -式（ 2）

由上式可知，在管道直径D 己定且保持磁感应强度B 不变时，被测体积流量与感应电势呈线性关系。若在管道两侧各插入一根电极， 就可引入感应电势Ex，测量此电势的大小，就可求得体积流量。据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时， 导电液体切割磁力线产生感应电势， 此感应电势由两个检测电极检出，数值大小与流速成正比例，其值为：

E=B·V·D·K
式中： E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）

传感器将感应电势E 作为流量信号， 传送到转换器， 经放大， 变换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA 输出，报警输出及频率输出，并设有RS－485 等通讯接口，并支持HART 和MODBUS 协议。

本产品技术参数：
