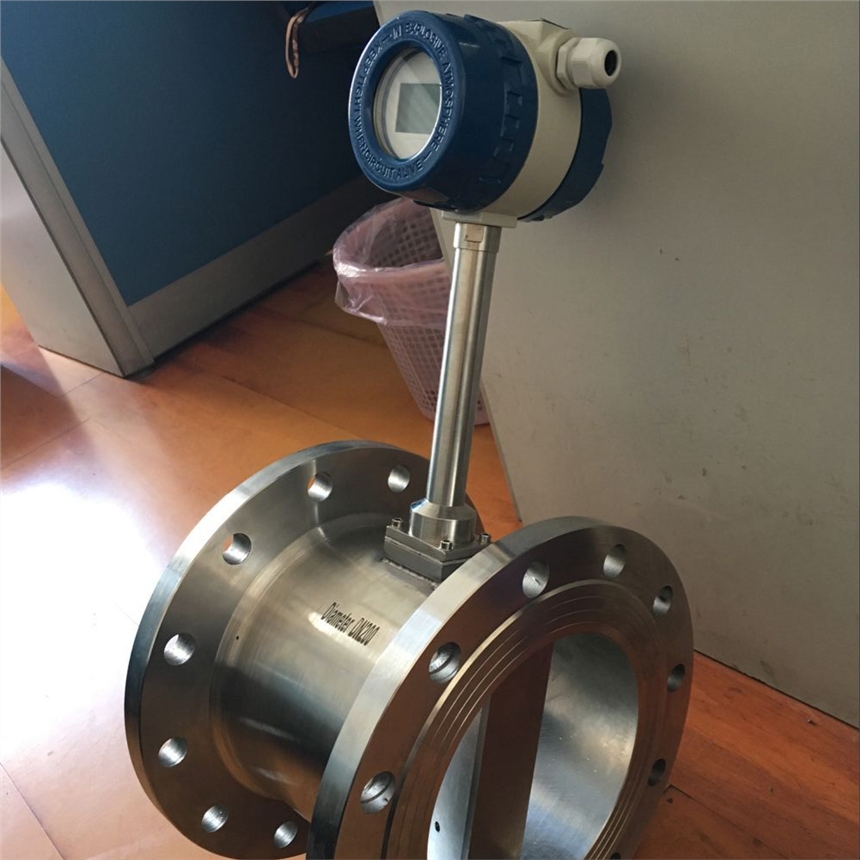

涌纬LUGB一体化涡街流量计
该系列旋涡流量计结构简单紧凑，无机械可动部件属于一体化智能流量计，性能稳定，测量精度高、可长期使用更换次数少，量程大，压力损失小，检定周期长。 本系列旋涡流量计有一体化显示和远传显示两种显示类别，还可以输出脉冲信号或电流信号与微机联网。在规定的雷诺数范围为内不受流体温度、压力、粘度及组分的影响，所用检测压电元件不接触流体，适于需要在恶劣环境下工作的场合，本身不卡顿、不易结垢，耐高温、高压、安全防爆，常用于测量封闭管道的液体、气体和蒸汽的累计流量和瞬时流量。 本产品是我司采用国外进口元器件制作的一体化仪表，终身保修。涌纬牌仪表已有20年历史我们坚持用心做好每一块仪表。
主要技术参数
|
采用标准
|
Q/YHC0401-2001 JB/T6807-93
|
|
|
测量介质
|
气体、液体、蒸汽
|
|
| 口径规格 | 法兰卡装式 | 15，25，30，40，50，65，80，100 |
| 法兰连接式 | 125，150，200 | |
| 插入式口径规格 | 200～2000 | |
|
流量范围 |
正常测量流速范围 | 液体：0.5～7m/s,气体：5～50m/s |
| 正常测量流量范围 |
详细请咨询 |
|
|
量 程 |
定制量程 | |
|
精 度 |
法兰卡装式、法兰式为1级、1.5 | |
|
插入式为2.5级 |
||
|
环境温度 |
-25℃～+55℃ |
|
|
介质温度 |
常温：-20℃～+100℃，高温：-20℃～+150℃或-20℃～+250℃ |
|
|
电 源 |
DC 24V±10%；DC 12V±10%；3.6V 7.5Ah |
|
|
工作压力 |
DN 25～50： 2.5MPa、4.0MPa |
|
|
DN 80～200： 1.6MPa、2.5MPa |
||
|
插入式： 1.6MPa |
||
|
防护等级 |
IP65 |
|
|
防爆等级 |
本安型 iaIIcT1－T5 |
|
|
输出信号 |
电压脉冲 |
高电平8～10V，低电平0.7～1.3V (防爆型：高电平4～5) |
| 脉冲占空比约50%，传输距离为100米 | ||
| 标准电流 |
4 ～ 20mA，负载电阻小于600Ω(电源24V)，传输距离为3000米 |
|
|
信号线接口 |
内螺纹 M20×1.5 |
|
|
材 质 |
表体： 1Cr18Ni9Ti,转换器外壳：铝合金 |
|
|
直管段长度 |
定制长度
|
|
