一．产品特点简介 ?北京昆仑海岸NB-IoT隔爆型无线压力变送器JYB-NB-PEx

·NB 无线压力变送器是一款电池供电，具有无线通讯功能的 压力变送器;?

·电池供电，无需现场布线方便使用；?

· 功耗设计，延长电池使用寿命；?

·无线通讯协议，与三大运营商基站对接；用户无须担心通讯距离；?

·支持电信 IoT 平台、电信 APE 平台以及网由数据平台;?

·数据可直接上传至数据服务器，用户可以通过互联网直接获取数据;?

·高清高亮 LCD 液晶显示，可视化按键操作;?

·金属外壳，全密封设计，防护能力强;?

·具有报警阈值设置功能,数据快速上报;?

·具有断网重连功能，从容应对基站通讯信号波动问题;?

·具有 的准确度，可达0.075级;?

二.主要用途?

本产品主要应用领域是针对野外或配套供电环境不便的场合，如输油、输汽、供暖等输送能源管道等场合进行压力监测，通过与三大运营商的基站相通讯，直接将数据发到?

数据中心。?

三.功能说明 ?北京昆仑海岸NB-IoT隔爆型无线压力变送器JYB-NB-PEx

为了限度的降低系统功耗，本产品出厂时，上报周期默认是 30 分钟通讯一次，为了尽可能的提高产品实时响应，本产品具有了压力报警阈值设置的功能，默认每 5 分钟?

进行一次压力值读取，当超过报警限值后，会快速上报数据。?

可设定变化量报警，如变化量设定为 10，则变化量超过总?

量程的 10后，也会快速上报数据。?

四.技术说明?

主要参数：?

1、规格型号：JYB-NB-PEx?

2、输出形式：无线通讯 （NB-IoT）?

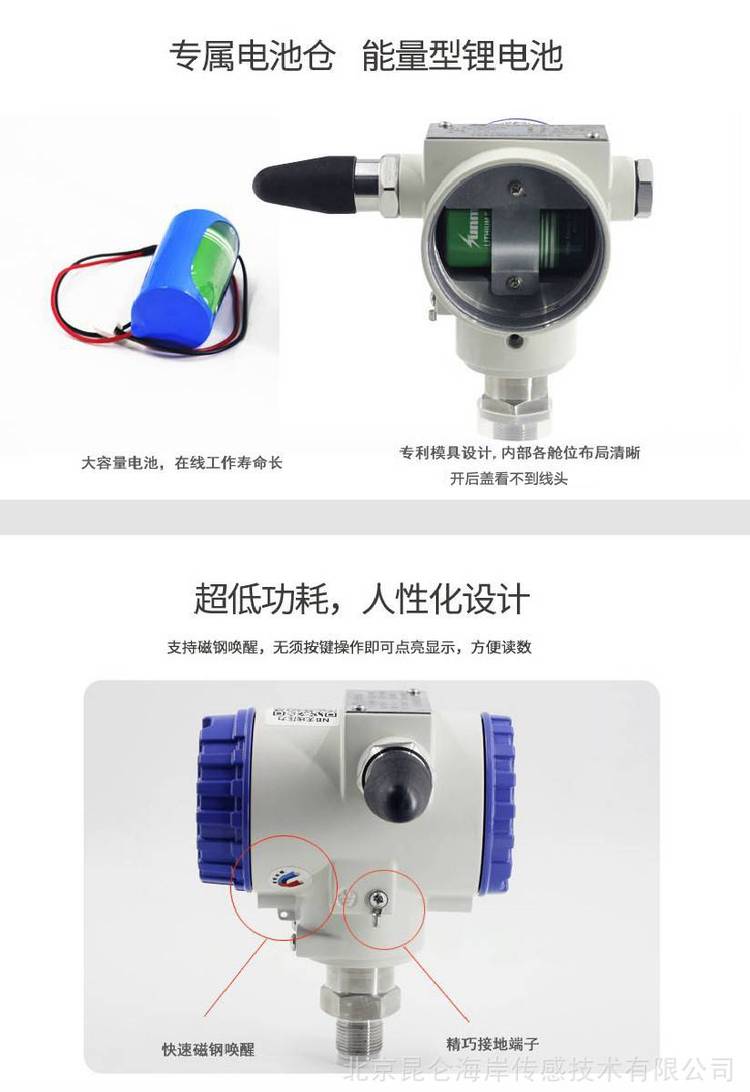

3、供电电池：ER34615 /3.6V 锂电池/19Ah?

4、量程范围：(0～35)MPa?

5、压力上报周期：(5～1440)分钟?

6、压力检测周期：(1～1440)分钟?

7、准确度等级:0.1 级(70kPa～5MPa，25℃)?

0.2 级(0MPa～35 MPa,25℃)?

8、显示：高清 LCD 显示?

8、迟滞性与可重复性：±0.1％F·S?

9、长期稳定性：±0.1％F·S/y?

10、热力零点漂移：±0.03％F·S/℃?

11、介质温度：－40℃～65℃?

12、环境温度：－40℃～65℃?

13、环境湿度：10RH～90RH,非结露?

14、功 耗：平均工作电流约 100mA 休眠电流约 6uA?

15、过程连接：M20×1.5 螺纹?

16、过载压力：2 倍量程?

17、测量介质：油、水、气体等与 316 不锈钢兼容介质?

18、防护等级：IP66?

19、产品重量：≤1300g?

工作条件：?

变送器避免安装在机械振动和较强电磁干扰的环境下。?

选型：?

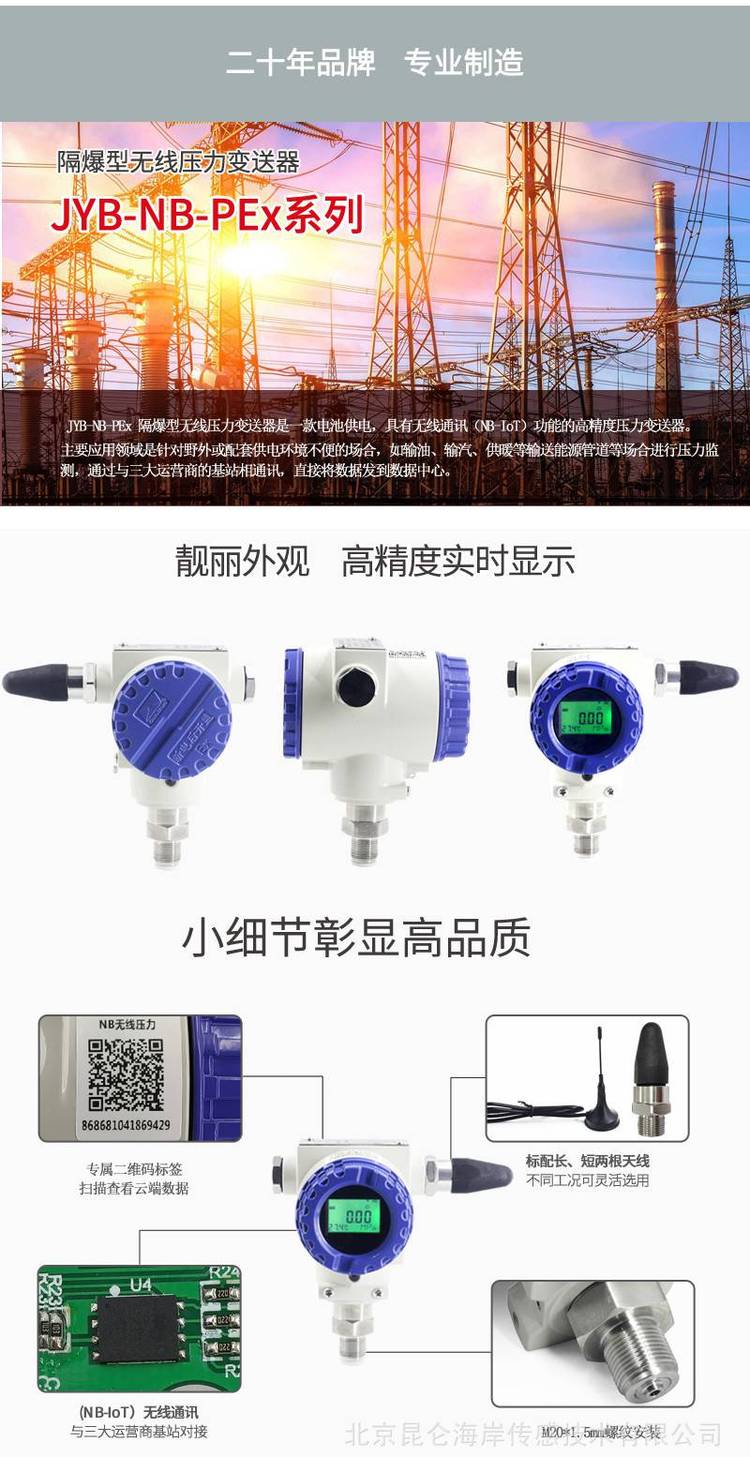

产品外形：?

产品尺寸：

?

五.校零操作

长按“Z”键，屏幕主显示区闪烁，右下角显示“NO” 然后按“S”键，右下角显示“YES”，表示进行零点校准，按下“M”键保存即可。?

六.安全说明?

安装过程中应确保变送器过程连接牢固，方可加压测量；拆卸前应确保关掉被测介质的阀门使压力降至常压，方可拆卸，以免介质喷出发生事故。?

对于需要防爆的工作场合，待旋紧后盖后方可安装至危险场合测量压力，避免在危险场合带电开盖操作，不正确的操作将会引起严重的人身伤害和重大的物质?

损失。产品的外壳屏蔽地端必须与大地可靠连接，以确保运行的 性。外接地需要线径不小于 4mm2的黄绿导线可靠连接。?

七.参数设置：

?

参数的设置密码是 00001,输入密码后可修改下列?

参数值。?

参数代号?

意义?

P00?

密码输入菜单 密码：00001?

P01?

偏移量?

P02?

上报周期 (5～1440)分钟?

P03?

检测周期 (1～1440)分钟?

P04?

上限报警值, 0 表示不启用该功能?

P05?

下限报警值, 0 表示不启用该功能?

P06?

变化值报警,两次检测值之间的变化值超?

过总量程的 比,0 表示不启用该功能?

E01?

设备 IMEI 号?

E02?

SIM 卡号?

E03?

无线通讯协议的版本号?

P99?

软件关机： 1 表示关机?

关机后长按 M 键 10 秒，开机?

End?

1：保存当前的参数然后退出?

0：不保存直接退出?

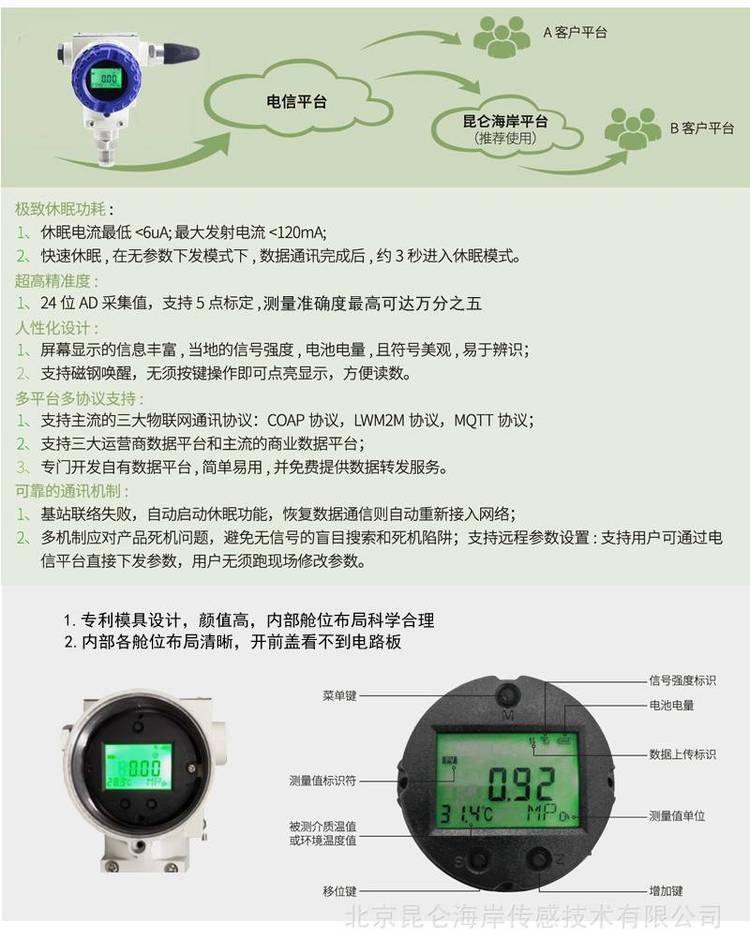

常按”M”键,进入参数设置,根据显示的参数代号可以获知对应的参数值,继续按 M 键顺次查看各项参数值。?

【小技巧】：?

M S: 不松开 M 键持续按下 S 键则加速进入下一项菜单；?

M Z: 不松开 M 键持续按下 Z 键,则加速退回上一项项菜单；?

八.通过网由平台查看数据 ?北京昆仑海岸NB-IoT隔爆型无线压力变送器JYB-NB-PEx

步：在昆仑海岸云平台iot.klha.net 注册账号；?

步：平台账号审核成功后，登录进入云平台，添加NB设备，点击网关设备管理页面，点击新增，设备类?

型选移动/电信 NB 设备，设备序号为产品的标识码（见产品铭牌标签或二维码）；设备型号按下面的型号来选。?

平台网址?

iot.klha.net?

设备序号（SN）?

铭牌 15 位数字?

设备类型?

移动/电信 NB 设备?

设备型号(MODEL)?

JYB_NB_PYT_V21?

设备型号也可直接通过手机微信扫描产品二维码获得， 如下为扫一扫的文本信息?

{"SN":"333367891826775","NT":"DX","MODEL":"JYB_NB_PYT_ V21","PN":"20200508001","ICCID":"","CO":""}?

SN:表示设备序号 MODEL:表示设备型号 PN
