一.用途

大屏显示温湿度变送器的传感器采用进口产品，探测范围宽，可对温湿度进行 测量，使用温度补偿电路，产品工作

?大液晶显示温湿度?

?RS485或RS232通讯接口

?4mA～20mA、0V～5V或0V～10V标准模拟输出

?响应时间快

?标准86接线盒安装方式

二.技术参数

供 ? ?电：电流输出型 DC 24V（22V～26V）

? ? ? ? ? 电压输出型 DC 24V（12V～24V）

? ? ? ? ? 网络输出型 DC 24V（12V～24V）

电流：电流输出型 50mA（DC 24V）

? ? ? ? ? 电压输出型 20mA（DC 24V）

? ? ? ? ? 网络输出型 40mA（DC 24V）

量 ? ?程：湿度: 0％RH～100％RH ?□ ? ? ? ? ? ? ?

温度:-10℃～60℃ ? ? ? ? ?

准 确 度：湿度±3％RH　(5％RH～95％RH,25℃)

? ? ? ? ? 温度±0.5℃（25℃）

工作温度：-10℃～60℃

长期稳定性：湿度:≤1RH/y

? ? ? 温度:≤0.1℃/y

响应时间：≤15s（1m/s风速）

输出信号：电流输出型：三线制4mA～20mA ??

?□ ? ? ? ? ?

? ? 电压输出型：0V～5V 或 0V～10V

?□ ? ? ? ? ?

? ? ? ? ? 网络输出型：RS485 ?□RS232

负载能力：电流输出型：≤500Ω

? ? ? ? ? 电压输出型：输出阻抗≤250Ω?

安装方式：壁挂安装、固定墙面

外 ? ?壳：ABS白色104mm×87mm×31mm

产品重量：≤ 100g

?

? ? ? ? ?

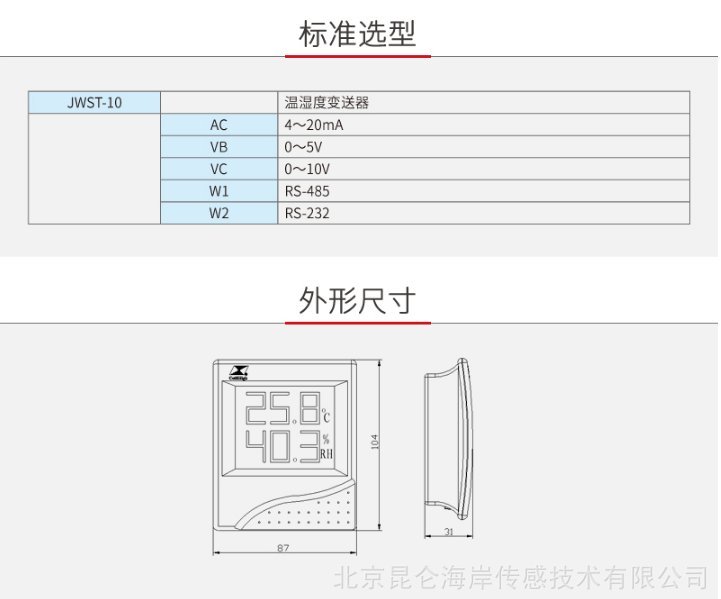

三.外形、接线?

外形尺寸：104mm×87mm×31mm

接线说明：（任何错误接线均有可能对变送器造成不可逆损坏）

24V：电源 （DC 24V） ? ? ? GND: 电源- (GND)

T: 温度模拟输出?

H：湿度模拟输出?

RS485接口接线

A : RS485信号线的A 端

B-：RS485信号线的B-端

RS232接口接线（与RS232的DB9接口连接示意）

注:通讯协议详见附录和产品的配套光盘,并提供通讯测试软件

注：电流型：JWST-10AC；电压型：JWST-10VB/VC； 网络型：JWST-10W1/W2

四.安装 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

安装步骤：

1、按下变送器后盖下面的开盖键打开变送器；

2、变送器后盖有三个安装孔，用膨胀螺钉或螺钉将其固定于墙面。也可以在装载墙面预埋的线盒之上；

3、用电缆线把变送器连接到采集设备。

安装位置：

1、变送器应尽量垂直放置， 安装墙面时，传感器在变送器的下方（变送器上的字体为正方向）；

2、安装高度为人体坐高或主要要求测量的环境区域。

安装注意事项：

1、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。

2、安装在环境稳定的区域,避免直接光照,远离窗口及空调、暖气等设备,避免直对窗口、房门。

3、尽量远离大功率干扰设备，以免造成测量的不准确,如变频器、电机等。

五.使用

1、仔细检查，确保接线正确后，通过RS485转换模块（485输出）或者直接（232输出）连接PC机RS232串口，接通DC 24V或12V电源，可通过测试软件查看温湿度值；模拟输出时：接通DC 24V或12V电源，用万用表测量时就会输出对应的电流或电压值。（详见通讯附录）

2、如想拆卸变送器，必须先断开电源，然后进行拆卸。

3、此变送器为室内型，变送器内部避免有水进入，以免造成损坏。

六.注意事项

1、使用前请认真阅读本说明书，确保接线正确。任何错误接线均有可能对变送器造成不可逆损坏。

2、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。

3、防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用。请勿进行冷、热冲击。

4、

七、保养

? 1、变送器长时间使用会产生偏移，为 测量准确度，每年校准1一次。

八、运输、存储

? 1、变送器尽量避免震动，轻拿轻放。

? 2、长时间存储条件：10℃～40℃；20％RH～50％RH。

九、开箱检查

? 1、打开包装后，检查变送器是否完好。

? 2、变送器1支，说明书1份，合格证1张。

十、故障分析与排除

? 1、网络输出，如变送器通讯不上，请检查接线是否正确，是否牢固；通讯测试软件是否设置正确（串口，波特率，数据位，停止位校验方式，采集周期，流量控制 ? 出厂默认为：com1，9600，8，1，n，1000，无）。

? 2、如不是上述原因，请与厂家联系。

附录1:通讯协议

1.符合标准MODBUS协议（RTU方式）。

主机查询，变送器应答的主从方式

查询温度数据

地址0300000001CRCL CRCH

地址0302温度H温度LCRCL CRCH

例：对地址位为01的变送器读温度操作为：010300000001840A

应答

查询湿度数据

地址0300010001CRCL CRCH

地址0302湿度H湿度LCRCL CRCH

例：对地址位为01的变送器读湿度操作为：010300010001D5CA

应答

查询温湿度数据

地址0300000002CRCL CRCH

波特率码0123456

波特率（kbps）1200240048009600192003840057600

例：对地址位为01的变送器读温湿度操作为：010300000002C40B

应答

地址0304温度H温度L湿度H湿度LCRCL CRCH

查询地址

FF0300020001CRCL CRCH

例：变送器读地址操作为：FF03000200013014

应答

地址0302地址H地址LCRCL CRCH

2. 数据H（高位字节）和数据L（低位字节）为各自对应的当前温湿度值：

?上传数据需除十，如湿度上传16进制　0311，转换十进制为00785，表示78.5。

?温度换算,如温度上传16进制　00FC, 转换十进制为252,表示25.2℃。

?零下温度换算,如温度上传16进制FF8C，转换为十进制为-116,表示-11.6℃。

3.字节格式8位数据位，无校验，1位停止位，

? 例：如
