手持式超声波水深仪概述

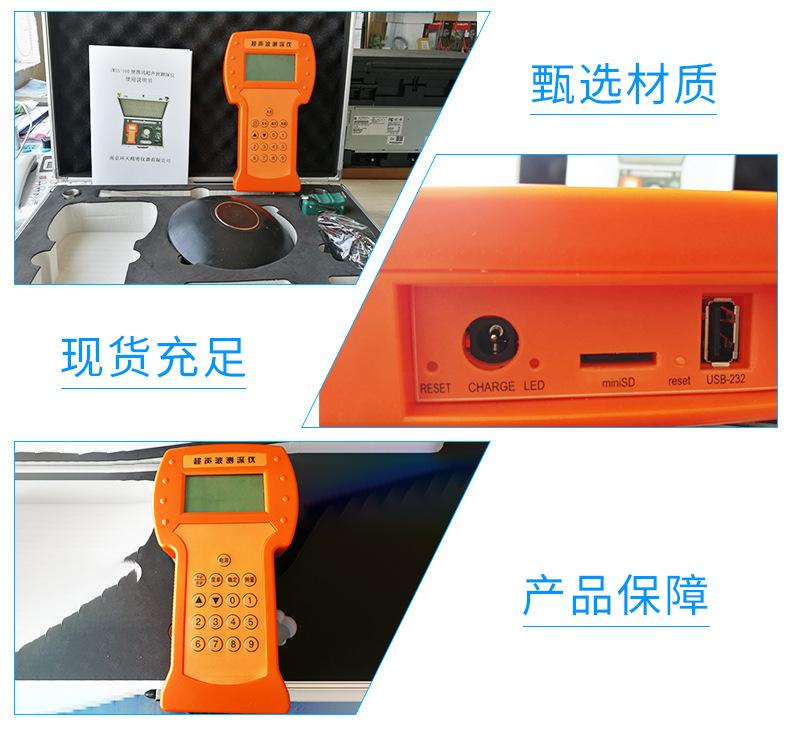

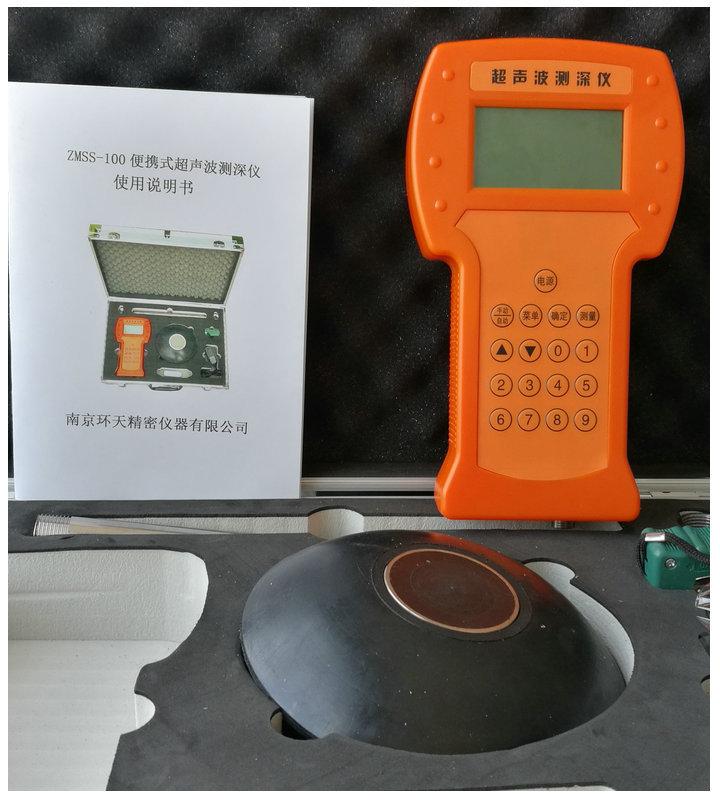

??? ZMSS-100手持式超声波水深仪是测量水库、湖泊、江河、浅海等水体的便携式测深仪，测深时将超声波换能器置于水面或一定位置，利用超声波在水中的固定声速VC和超声波发射到接收的时间T，仪器自动换算出水深H。本品是我司积多年生产经验，吸取了多种同类产品优点，而开发的一款方便适用的手持式超声波测距仪表。超声波收发转换电路采用专用大规模集成电路，元件贴片率99，并以液晶显示测深结果，保障了产品的长期可靠性，同时将其功耗降到了极低。可选信号输出，弥补了传统手持产品无输出的产品不足。具有测量精准、耗电省、可靠性高、使用方便、操作简单、测量速度准确、携带方便等优点。仪器可在静水中测深，也可在具有一定速度的水中测深；水流速度可达5m/秒左右，是水文测验、水电厂、库区、湖泊、河道勘测和环境水域监测的理想水深测量仪器。

工作原理

在水下，声波是世界公认的优良的信号传播方式。超声波水深仪的工作原理是超声波换能器向水下发射超声波，在发射时刻的同时开始计时，超声波在水中传播，碰到水底就立即返回来，超声波换能器收到反射波就立即停止计时。超声波在水中的传播速度约为1500m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=1500×t/2。实际工作中，本产品还加入了温度和不同水深度时的压力补偿，使测量精度得到了很大提高。

快速使用

显示面板

1：Power：外接电源指示器

??? ?????充满电时熄灭

Pause:暂停测量指示器

??? ?????正常测量水深时熄灭

2、按键面板

电源键

菜单键

移位键

加数键

暂停键

显示切换键

3、接线定义

换能器

引脚1：换能器负

引脚2：换能器正

引脚3：温度传感器正

引脚4：未用

RS232

R串口数据232-R DB9-3

T串口数据232-T DB9-2

G串口数据232-G DB9-5

说明：本机出厂时已经按上图配置标准接口。

4、开始测量

连接好换能器后，长按电源键开机，将换能器置于水下即可测到水的深度。再次长按电源键关机。

在测量流动水的深度时，应该用固定杆紧固，并且在换能器上加装导流体。

注意：当内部电池电压不足时，会自动关机。

5、查看数据

短按电源键可以依次查看水深、换能器温度、电池电压等运行数据。

6、保存和查看记录

要保存和查看数据，先短按暂停键，使测量暂停，显示保持原来的数值。

短按菜单键，保存当前数据。早先多可保存100条数据，长按菜单键 加数键清除全部存储的数据。

短按移位键或加数键（向上或向下）查看已保存的数据记录。

注意：保存的数据记录，不具备断电保持功能，当内部电池耗尽时，会丢失。

应用领域

航道勘测、水底地形调查、水下定位、海道（河道）测量和船只导航定位等

????水文测验、水电厂、库区等

性能特点

*中,小型船舷外（内）安装,电缆 10米
*主要用于海、河、湖上水下定位和测量水深。
*优良的高航速工作，航速55节（63MPH）

*自稳定测量技术与快速跟踪技术，实时反映真实测量结果

*超大容量SD存储，早先大32GB存储容量，FAT16/FAT32文件系统自适应

*按日期自动存储为CSV格式文件，按日期分文件名存储，方便查询

性能指标

? 量程：200米，100米

盲区：自动检测盲区?????????????? 功率：发射功率32级，自动增益调整

早先小显示分辨率：1mm????????????? 精度：±0.3％×量程

显示：中文LCD??????????????????? 工作频率：200～2000KHz

现场设置：通过传感器按键完成???? 标定：出厂标定，可现场校准

环境性能
工作温度 ：≤80RH无结露 储存温度：-40℃～70℃

储存温度： ≤80RH无结露 侦测方式：15Hz/s ? ? ??

关于保养

严禁摔打换能器及主机，禁止擅自拆开主机。

换能器每次使用完后，应及时清洗，晾干后保存。

主机使用时，注意避免用指甲壳按键。

长时不使用时，应该每半个月给主机充一次电。

前三次使用时，应将电池使用完，再充满12小时。

输出、存储

RS232/RS485口，SD卡直接读取测量数据生成EXCEL文件（定时或者手动存储)

工作电压：内置电池 ，外接充电器 ? ? ? ? ? ? ? ??

物理性能

键盘：数字按键 ? ??

材质：主机：ABS工程塑料????????????? 传感器：
