产品简介

智能型LDCK型电磁流量计是经过不断升级改良的高精度、高可靠性产品，该流量计在励磁技术，内衬技术，智能化技术方面达到了国内先进水平。适用于测酸、碱、盐溶液、泥浆、纸浆、废水等导电介质的体积流量，测量管内无突出件，因此无附加压力损失。流量计具有测量精度不受介质压力、温度、密度（包括固液比）、粘度等物理参数变化的影响的特点，仪表灵敏，测量范围度大，抗干扰能力强，零点稳定，工作可靠。

传感器有防爆型，防爆等级为：mdⅡBT4。

本产品标准号：Q31/0114000094C001-2018

本产品执行检定规程：

JJG 1033-2007电磁流量计检定规程。

产品特点

● 可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；

● 测量可靠，精度高，流量测量范围可达1500:1；

● 全汉字菜单操作，使用方便，操作简单，易学易懂；

● 具有双向流量测量、双向总量累计功能，电流、脉冲具备双向输出功能；

● 具有RS485或RS-232C数字通讯信号输出；

● 仪表内部设计有不掉电时钟，可记录16次掉时间。

主要技术指标

主体材料

衬里材料主要性能适用范围

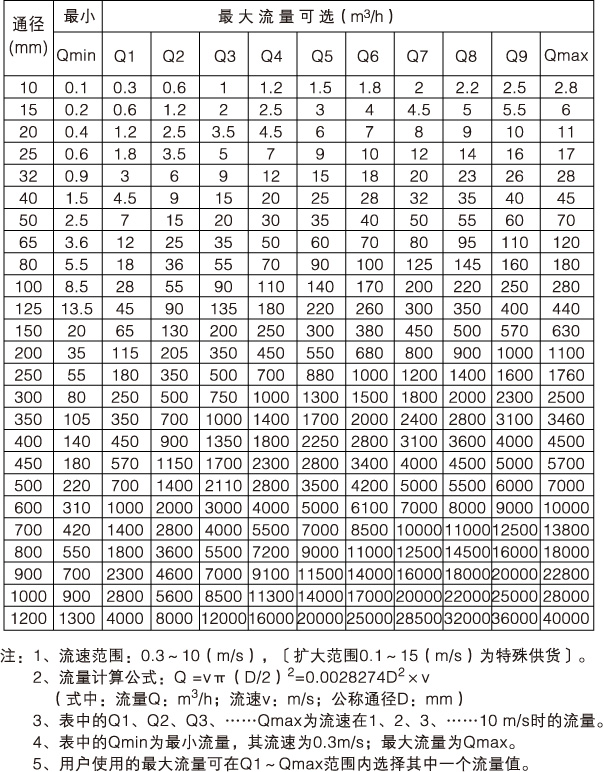

流量范围选用

例如：用户选用LDCK-100，其最小流量为10m^3/h；最大流量可在28、55、90、110、140、170....280m^3/h范围内选择其中一个流量值，也可以选用表中流量点之间的流量值为最大流量，如选用60m^3/h或80m^3/h为最大流量。

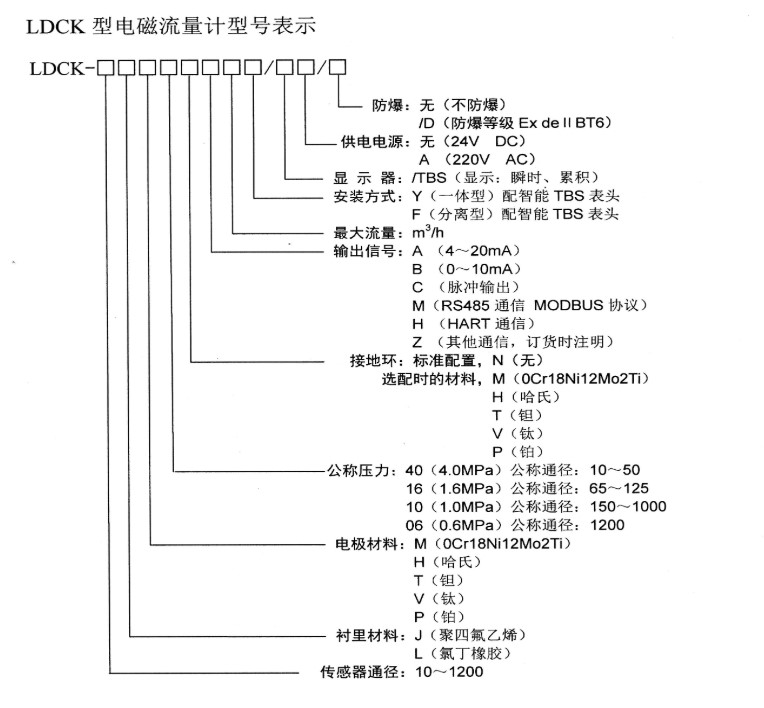

电磁流量计型号表示

例1：LDCK-100JM16NA100Y/TBS /D

说明：电磁流量计，公称通径100mm、衬里材料：聚四氟乙烯、电极材料：0Cr18Ni12Mo2Ti、公称压力：1.6MPa、接地环材料：无、输出电流：4～20mA、最大流量：100m^3/h、安装方式：一体型、带显示器(显示：瞬时、累积)、供电：24V DC、防爆。

例2：LDCK-150LH10MB200F/TBS

说明：电磁流量计，公称通径150mm、衬里材料：氯丁橡胶、电极材料：哈氏合金、公称压力：1.0MPa、接地环材料：0Cr18

Ni12Mo2Ti、输出电流：0～10mA、最大流量：200m^3/h、安装方式：分离型、带显示器(显示：瞬时、累计)、供电：24V DC、不防爆。

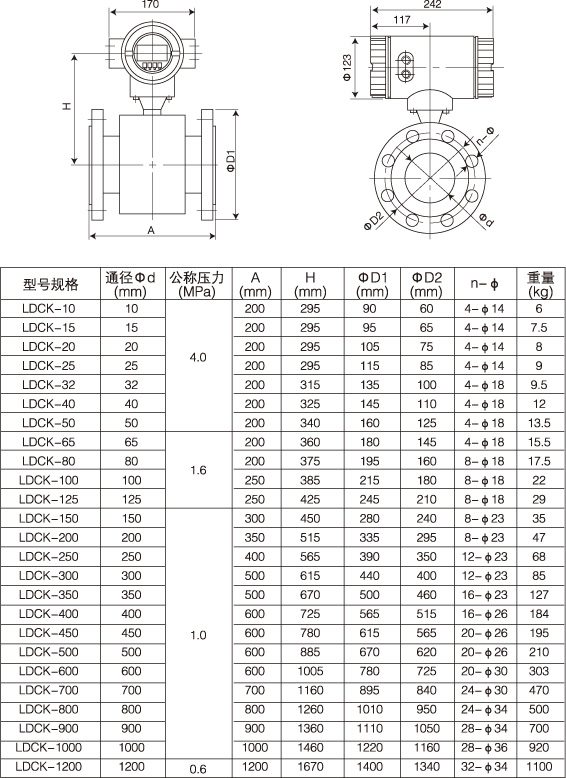

外形尺寸及重量

安 装

1. 流体流动的方向应与传感器上箭头所指的方向一致；

2. 必须保证流量计的进口端5D以上，出口端3D以上的直管段(D=传感器内径)；

3. 传感器应接地良好，接地电阻应小于10Ω；

4. 安装位置应避免能产生强大交流磁场的场合；

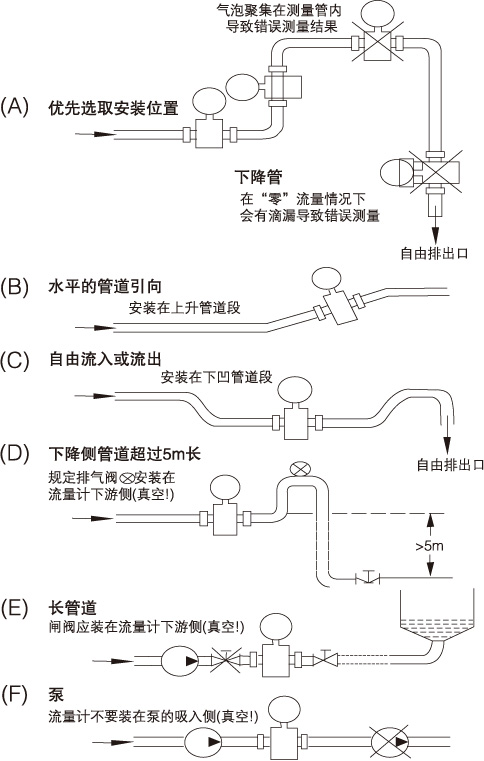

推荐安装位置

订货须知

1. 所选流量计的满刻度流量应不低于被测管道的最大实际流量，并使正常流量超过所选量程的50％；

2. 转换器输出信号有0～10mA DC和4～20mA DC两种，两者只能取其一，因此请用户订货时注明需何种信号输出。
