邵阳水利拦水铸铁闸门厂家 2000*2500铸铁闸门安装重量测算

厂名：新河县华江水工机械厂

地址：河北省邢台市新河县工业区

联系人：贾经理

电话：18931961446

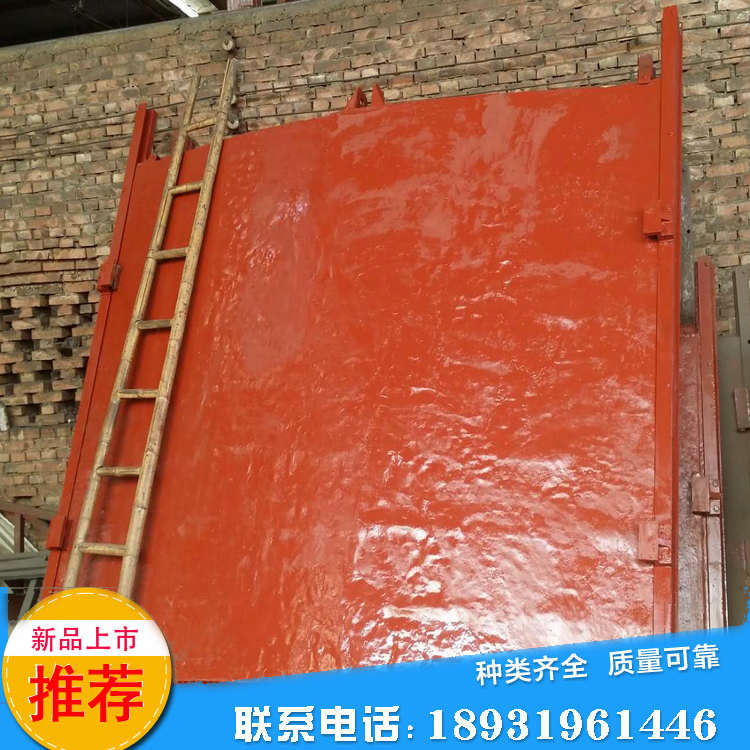

铸铁闸门的用途： 铸铁闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用。公司铸铁闸门可分为ZMF方形、ZMY圆形、和ZML法兰圆闸门三 类，根据水利部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁、球墨铸铁或不锈钢制造，止水密封面镶嵌铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好。


用途: 工作原理 PGZ系列平面铸铁拱形闸门，在启闭机升降的作用下，使闸板在闸框滑道内上、下滑动，能部分或全部的开启和关闭过水孔口在水柱的压力下，强迫闸门向下游位移，紧靠在闸框止水面上，保证止水效果良好，达到调节流量和控制水位的目的 技术特性 PGZ系列平面铸铁拱形闸门，从设计、制造安装及验收.、防腐蚀、原材料进厂、零部件加工、工艺流程、质量检验、成品销售及售后服务全部执行部颁标准。经水利部金属疾厄宫质量检测中心的鉴定，达到水利工程技术要求，产品性能和制造精度达到国内同行业先进水平。 PGZ系列平面铸铁拱形闸门具有外形美观、结构简单、启闭灵活、运行可靠、安装方便、封水严密、止水性能好、有良好的不透水性、耐腐蚀能力强、能承受较大的水压力、摩擦力小、控制水流好、合理分配水量、保证河道安全运用、使用寿命长维修费用低等优点 安装调整 PGZ系列平面铸铁拱形闸门，安装前一定要检查闸门的外形尺寸和预留二期浇筑水泥结构基础布置孔口，是否相符，基础布置孔口四周尺寸必须大于闸门外形四周20厘米为宜。 1、 闸门安装前，首先确定水流方向，然后必须校正闸门底横框上平面的正确高度 位置，闸门底横框上平面必须高于河底（或渠底平面0.5米为宜以防止水流的冲激，把石头、泥沙、杂木等漂浮物冲进闸门底横框内，造成闸门不能下降到相应位置，影响止水效果 2、 闸门安装前，首次按检查各部位的连接螺栓是否在运输和装卸中造成松动，若有松动，应用扳手拧紧 3、 在检查，两边立框个上、下闸框连接处的四周止水面是否错位，若有错位，应用扳手松动连接处螺栓，将四周止水面调整在同一水平面内，再拧紧 4、 闸门在组装时，为了使闸板和闸框止水摩擦贴合更紧，安装后减小间隙，闸门在上下横框上安装了压板卡铁，两边立闸框的斜铁上增加了顶丝，注意在间隙调整好后，将卡铁和顶丝拆除后，才不会影响闸门启闭

启闭机调试 1、启闭机在无荷载的情况下，保证三相电流不平衡不超过正负10%，并测出电流值。 2、上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。 3、启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。 4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。二作载荷试验，在额定载荷下，作两个行程，观察螺杆与闸门的运行情况，有无异常现象。确认无误后方可正式运行。 1、操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。 2、操作前，对启闭机进行全面检查，个部位润滑情况是否良好，螺栓有无松动。电动启闭时检查电源线路是否接通，开关是否良好。 3、电动运转时，操作人员不得离开现场，发现问题立即停机。 4、启闭机维修时，必须清除载荷。 5、在使用时，需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。


双向止水铸铁闸门 1，双向止水铸铁闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。 2、双向止水铸铁闸门结构特点： 1.双向止水铸铁闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。 2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。 3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。 4.品种规格齐全，适应性广。 5.与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。


闸门为垂直安装安装的生干事主贴相同闸门，背面适于墙式安装，闸门承受压力最大正想工作水头0.1mpa，最大反向工作水头0.02mpa，最大正向工作水头时泄漏量不超过1.25L/min.m(密封长度)，最大反向工作水头时泄漏量不超过2.5L/min.m。闸门采用灰铸铁，机械性能符合GB9439规定，主要铸件时效处理，铸铁的铸造偏差符合GB6414的规定，门板为整体铸造，设加强肋，安装用吊环或吊孔。门框整体铸造，门框表面要平整，在启闭门板过程中，密封座不能变形或松动，紧固密封座的螺钉材料和密封座相同。螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm，闸门两侧设置可调节带有金属密封面的楔紧装置，楔紧两楔紧面粗糙度不大于3.2μm，最大工作水头压力按10米考虑，闸门安装方式采用预埋钢板安装方式，具有锁紧装置，便于管理使用，设备24小时工作，使用寿命不少于10年。
