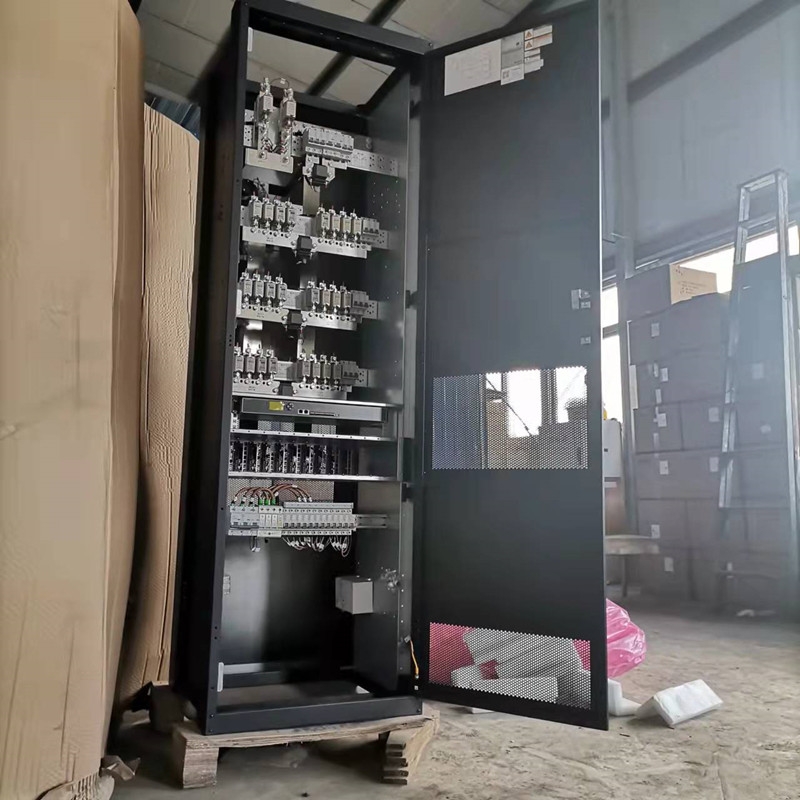

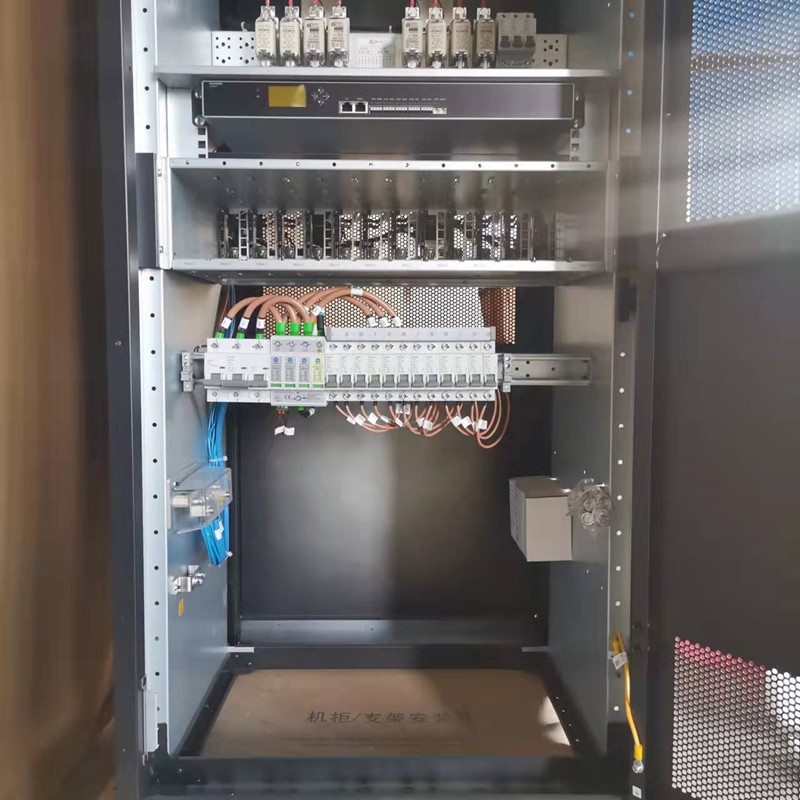

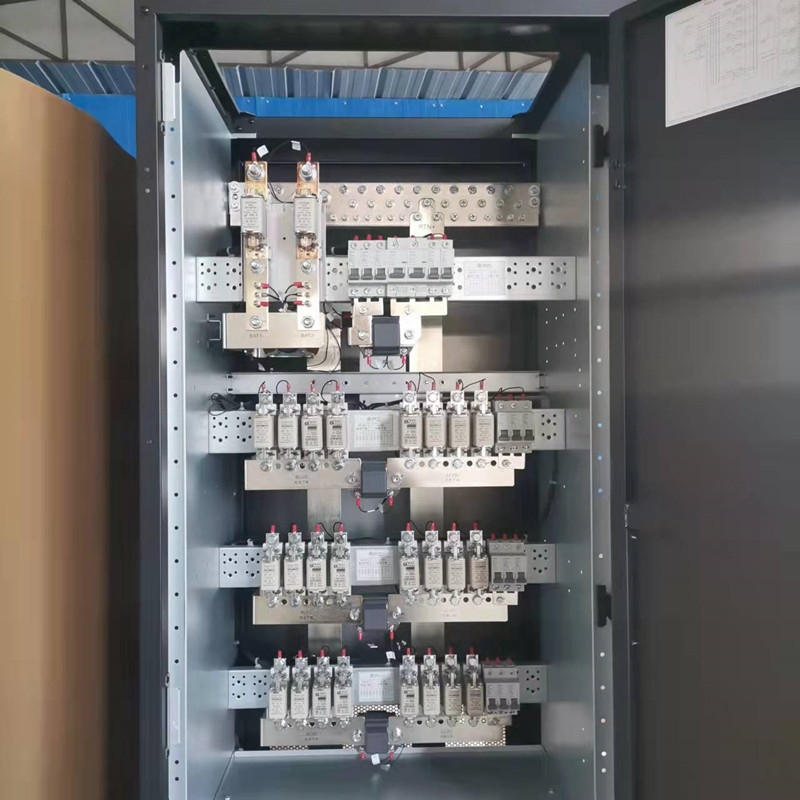

TP48600T-N20A8室内一体化通信机柜规格

尺寸：600mm（宽）×600mm（深）×2000mm（高）（加围框可达2200mm高）

柜体颜色：潘通428C

重量 ≤150kg （不含整流器）

制冷方式：自然散热

安装方式：防静电地板安装,地面安装

走线方式：上下进出线

维护方式：支持前维护,支持靠墙（离墙壁距离≥100mm）

保护等级：IP20

输入：220/380VAC三相四线兼容220VAC单相

输入电压：85VAC～300VAC

输入频率：45~66Hz,额定值: 50Hz/60Hz

输入空开：ATS 63A/3P×2

交流防雷：标称雷击放电电流20kA,雷击放电电流40kA,8/20μs

交流输出：32A/2P×2,16A/1P×3

直流配电

输出空开

一次下电：63A/1P×4（MCB）,32A/1P×4（MCB）

二次下电：32A/1P×3（MCB）,16A/1P×7（MCB）,10A/1P×3（MCB）,6A/1P×3（MCB）

输出电压：–42VDC～–58VDC, 额定值: 53.5VDC

电池熔丝：160A×2

直流防雷：差模10kA/共模20kA,8/20μs

整流器

容量 50A

输入电压：85VAC～300VAC,额定值220VAC

输出功率：2900W（176V AC～300VAC）（模块：3000W）；1200W（85V AC～175VAC）

整流器效率：高点≥92.5%（模块：≥96%）； ≥91.5%（230V AC,35%～80%负载）

模块尺寸：88.9mm×103mm×243mm

功率因素 ≥0.99

谐波失真 ≤5%

控制器

信号输入：4路模拟量（1 路环境温湿度,2 路环境温度和1 路电池温度）

9路开关量：（包括6 路通用干接点输入,烟雾,水浸和门磁）

告警输出：8路干接点

通信端口：一路FE接口,一路RS485/RS232接口

插拔方式：支持热插拔

显示模式：LCD

环境指标

工作温度：-10℃~ 45℃

储存温度：-40℃~ 70℃

工作湿度：5%~95%（无凝露）

工作海拔：0~4000米

TP48600T-N20A8室内一体化通信机柜一种AC/DC室内一体化电源系统,可配置6个48V/50A整流模块量.
