加工定制是
品牌中电北科
型号zdbk-c30
类型电动汽车充电桩特性测试系统
外形尺寸272*245*656mmmm
重量56kg
产品用途电动汽车充电桩特性测试系统充电环境分两部分模拟。第一部分模拟电网环境，即电网电压不恒定，相电压在32
规格电动汽车充电桩特性测试系统
展开
中电北科zdbk-c30电动汽车充电桩特性测试系统厂家
点我去除广告
zdbk-c30电动汽车充电桩特性测试系统
设备名称：电动汽车充电桩特性测试系统
型号：zdbk-c30
厂家：武汉中电北科电气有限公司
联系人：王志
联系电话：15927101695联系qq：1727137621
详情可进入我司官方网站：www.whzdbk.com微博：sunnysur对白
一、概述
zdbk-c30电动汽车充电桩特性测试系统能模拟电动汽车充电环境测试充电桩充电性能参数、指标，方便充电桩日常维护。能及时发现充电桩指标下降，造成稳压精度、稳流精度及纹波系数超标及造成蓄电池容量下降给用户带来的损害。
1.1用途
zdbk-c30电动汽车充电桩特性测试系统充电环境分两部分模拟。第一部分模拟电网环境，即电网电压不恒定，相电压在323v与437v之间变动。第二部模拟电动汽车，即大容量蓄电池。系统测试充电桩输出稳压精度、稳流精度及纹波系数等特性，并自动生成测试报告。
2.构成
充电桩特性测试系统由可控电源调压部分、工控系统部分、智能恒流负载部分组成。
二、主要特点
1、特点

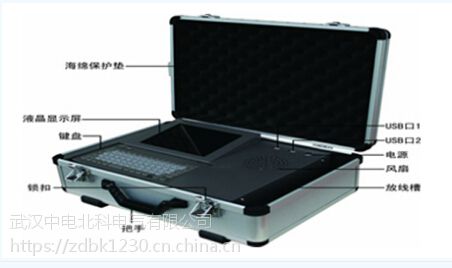

1.1工控机系统部分由工控机、8.4寸彩色液晶屏、
1.250mhz高速a/d采集卡及labview软件（虚拟仪器软件）组成，是电动汽车充电桩特性测试系统的核心部分，主要实现信号采集、处理存储、显示功能、控制功能、文件管理功能。
1.3可控电源调压部分主要实现实现充电模块交流输入85%~115%可调模拟电网实际实际运行情况
2、主要技术指标
调压器参数如下：
输入电压ac380v
输出电压ac323v~ac430v
额定功率20kw
尺寸272*245*656mm（宽深高
重量56kg
可控电源调压部分控制电路用于控制电动三相自耦调压器，它通过采集调压器三相电压，数据通过隔离485总线与主机相连，实现主机自动控制。
智能恒流负载
部分技术参数如下：
负载类型
电阻型
电流范围
0~20a
负载功率
20kw
电流响应时间
≤100ms
电流采集精度
±(0.1%fs+0.1%rd)
重量
<45kg
