商品详情
| 产品参数 | |||
|---|---|---|---|
| 品牌 | 欧创芯 | ||
| 封装 | ESOP-8 | ||
| 批号 | 2025 | ||
| 数量 | 8000 | ||
| 最大输入电压 | 150V | ||
| 最大输出电压 | 4V | ||
| 最小输出电压 | Vi | ||
| 最大供电电流 | 0.8A | ||
| 静态电流（lq） | 低至700uA | ||
| 纹波抑制（PSRR） | 有 | ||
| 控制特性 | DC-DC降压恒压 | ||
| 保护功能 | 过温保护,输出短路保护 | ||
| 工作温度 | -40℃~125℃ | ||
| 应用领域 | 恒压源,DC-DC转换器 | ||
| 驱动方式 | 内置MOS | ||
| 封装类型 | ESOP-8封装 | ||
| 可售卖地 | 全国 | ||
| 型号 | OC5809 | ||
友情提醒：深圳市程华电子有限公司为深圳欧创芯半导体有限公司的一级代理商，全程为客户提供售前、售中和售后服务。产品主要为DC-DC中低压恒流恒压驱动，型号齐全，为了节约你的宝贵时间，请在产品选型前与客服沟通！部分产品可以免费为您提供样品，详情咨询客服！

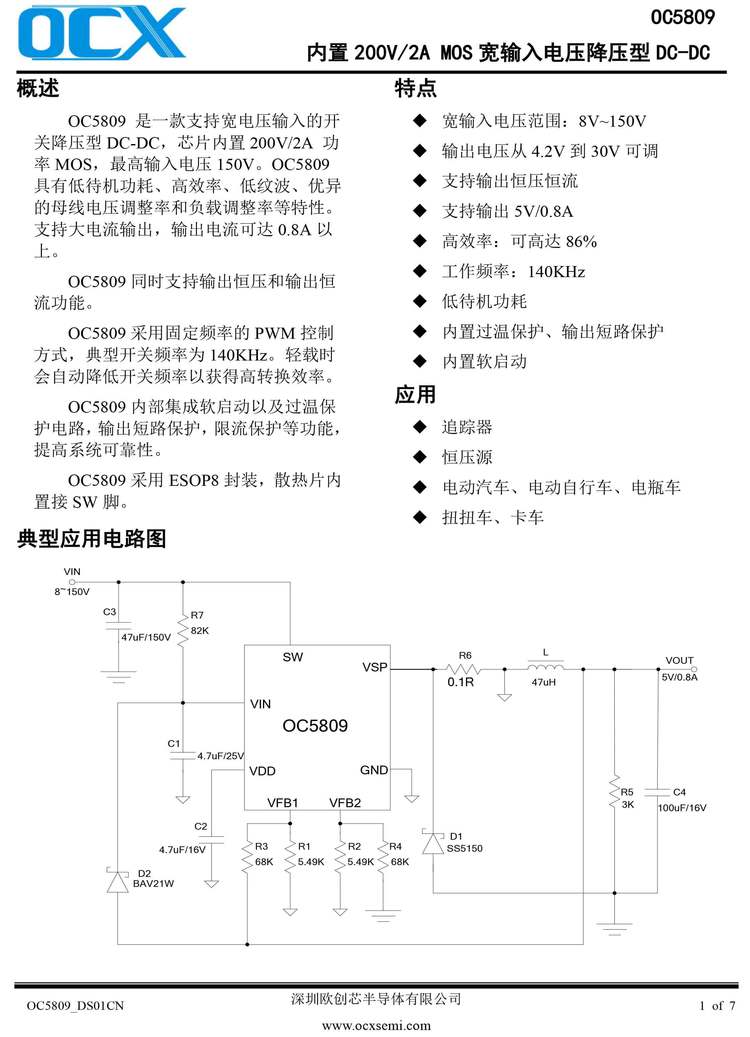

概述
OC5809 是一款支持宽电压输入的开关降压型DC-DC,芯片内置200V/2A 功率MOS,最高输入电压150V。OC5809具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出,输出电流可达0.8A以
OC5809 同时支持输出恒压和输出恒流功能。
OC5809 采用固定频率的PWM控制方式,典型开关频率为140KHz。轻载时会自动降低开关频率以获得高转换效率。
OC5809 内部集成软启动以及过温保护电路,输出短路保护,限流保护等功能,提高系统可靠性。
OC5809采用ESOP8封装,散热片内置接SW脚。
特点
◆ 宽输入电压范围:8V~150V
◆ 输出电压从4.2V到30V可调
◆ 支持输出恒压恒流
◆ 支持输出 5V/0.8A
◆ 高效率:可高达86
◆ 工作频率:140KHz
◆ 低待机功耗
◆ 内置过温保护、输出短路保护
◆ 内置软启动
应用
◆ 追踪器
◆ 恒压源
◆ 电动汽车、电动自行车、电瓶车
◆ 扭扭车、卡车

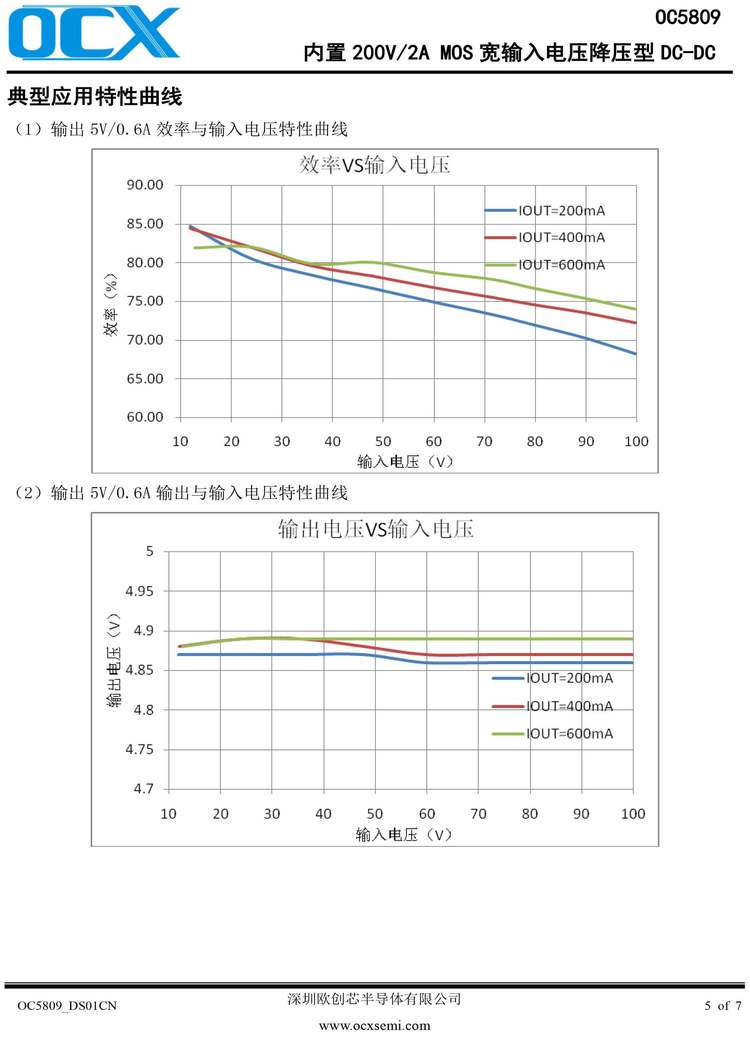

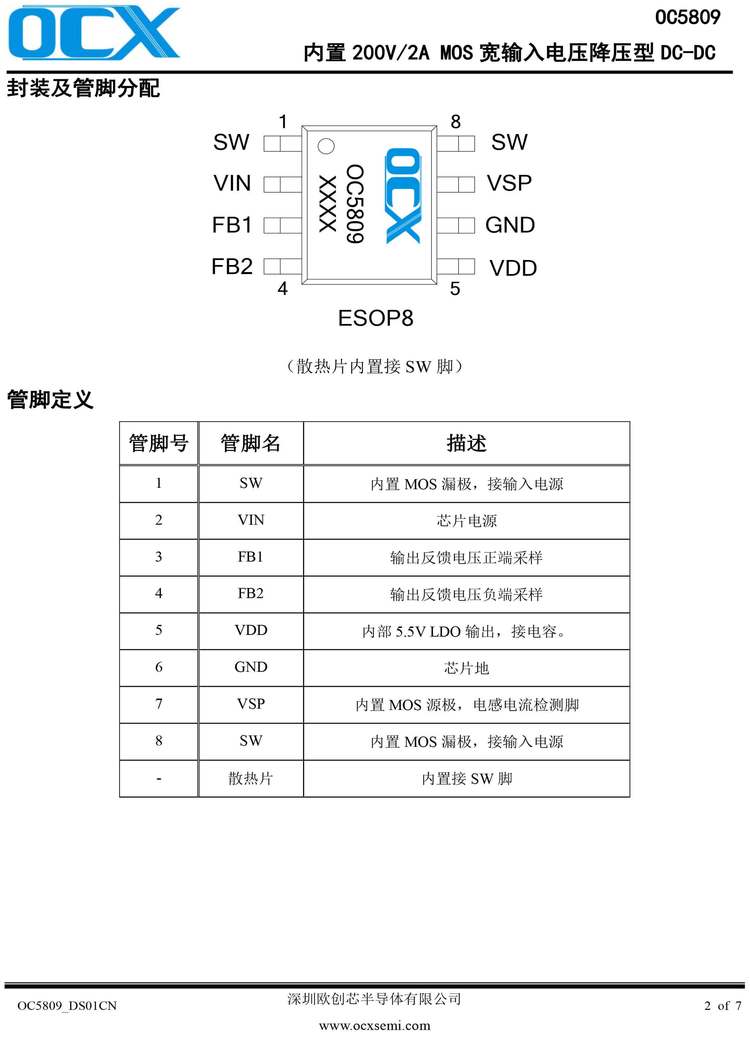

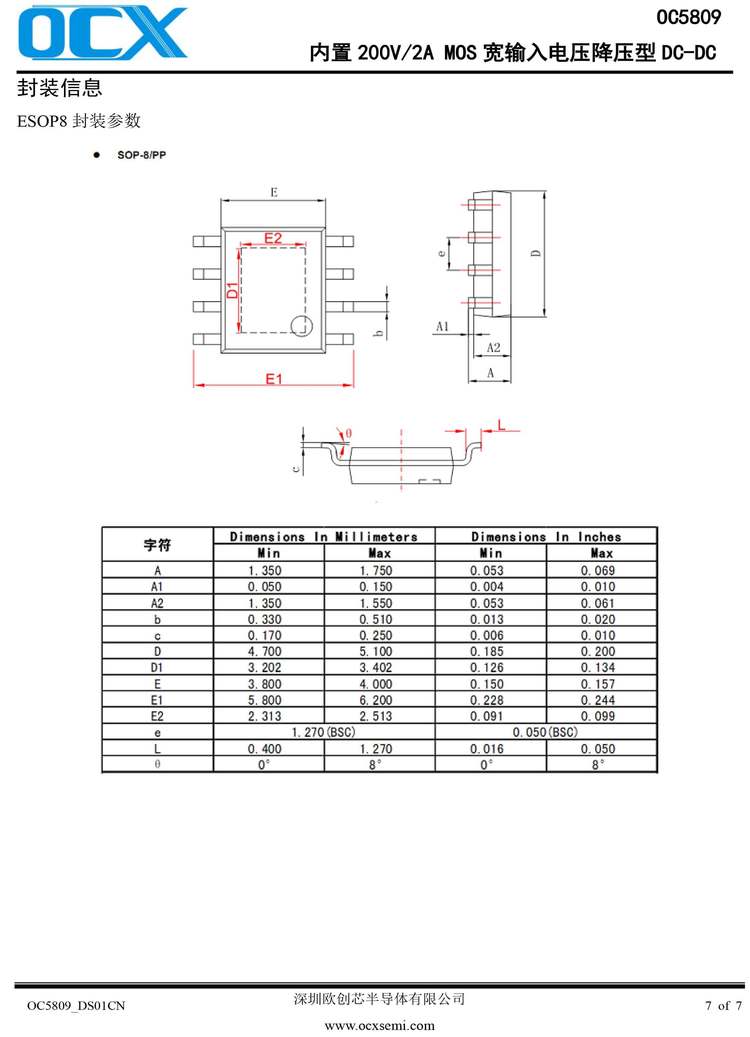

规格书
