Solar Electronics 9301-1N 钳式电流探头

品牌：Solar Electronics? ?

型号：9301-1N

射频干扰/电磁干扰电流探头和注入探头

电流探针

? ?各种电磁干扰规范（如MIL-STD-461/2）要求的电流探针是环形变压器，设计用于测量有源电力线或其他导体上的射频电流。

应用

? ? 一个电流探针被用作一个“拾音器”装置，用于测量单导体或电缆束中连接到50的射频电流Ω 输入

无线电频率干扰测量接收器或频谱分析仪。

说明

? ? 不需要直接连接到承载EMI电流的导体，因为可以打开探头将导体插入环形窗口，然后再次关闭以形成环形变压器，导体作为一匝初级。

提供了一个校正因子图来转换测量值μV到EMIμ作为。当EMI电流测量单位为dB时，大于1μV如传统电磁干扰计所示，校正系数将把测量值转换为1分贝以上μA.校正系数是传输阻抗Zt的倒数。每个探头都附带了校正系数与频率的关系图，并键入探头上的序列号。

注入探针

? ? 规范要求将大的高频电流注入电缆束和单独的电线中，使用被测导线周围插入的次级环形变压器。

应用

? ? 高功率射频放大器Ω 输出阻抗用于向注入探头提供电压。穿过探头窗口的电线或电缆充当环形变压器的次级。本试验方法旨在代替先前的方法，如MIL-STD-461的CS-01、CS-02和RS-02。

说明

? ? 大电流注入探头有两种类型：

1.固定窗口样式，测试中的电线必须穿过窗口。

2.分体式环形设计，探头可以打开并夹在被测导线上。

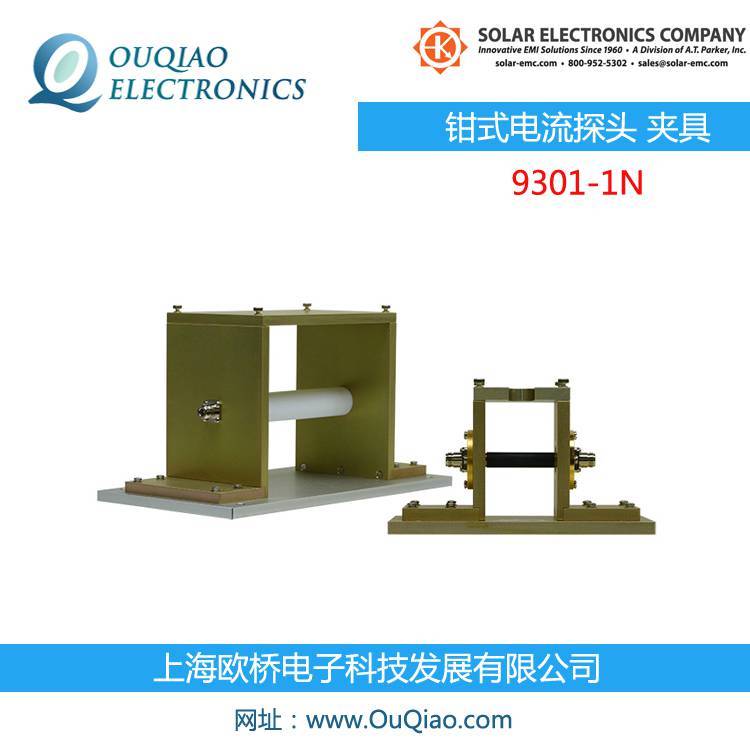

在为特定窗口尺寸设计的测试夹具中，对每个探头的插入损耗和传输阻抗进行校准。这个装置提供了一个低电压驻波比（VSWR）的信号路径。典型的夹具是太阳能9125-1型，用于直径为32至44 mm的窗口探头。询问有关此测试装置和其他测试装置的详细信息。

本节后面将介绍当前可用的注入探头。新样式的开发正在进行中。如果在列表中找不到符合您要求的探测器，请向我们发送详细信息，我们将提供解决方案。

技术信息

? ? 用作接收器的电流探针被称为“插入式初级环形变压器”，用于连接EMI接收器。通过窗口将高射频电流注入电线的注入探头称为“插入式二次环形变压器”。

? ? 通过窗户的电线上的电压仅受电线绝缘层的限制。通过电流探针窗口的导线中的一次电流列在“规格”选项卡的表格中（符号lp）。

注入探头的信号输入根据“规格”选项卡中的表中所示的信号源以W为单位进行额定。

新的和有用的探针的开发仍在继续，包括电流测量传感器探针和高瓦数注入探针。

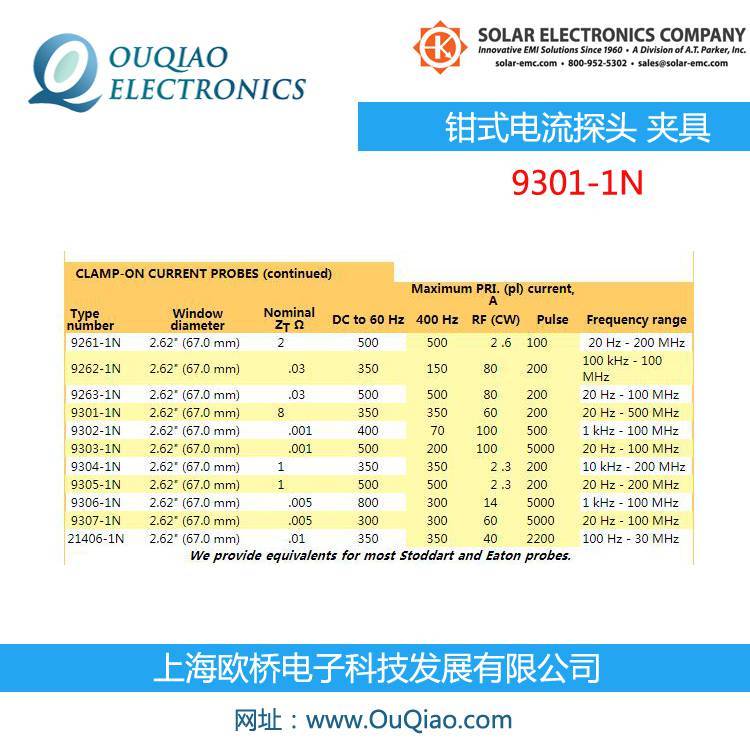

Solar Electronics 9301-1N 产品详情：

Type number：9301-1N

Window diameter：2.62" (67.0 mm)

Nominal ZT Ω：8

DC to 60 Hz：350

Maximum PRI. (pl) current, A（400 Hz）：350

Maximum PRI. (pl) current, A RF (CW)：60

Maximum PRI. (pl) current, A Pulse：200

Frequency range：20 Hz - 500 MHz
