AllenAvionics BPS30P00B 可调滤波器 带通带阻 BPS

品牌：AllenAvionics

类别：可调滤波器

型号：BPS30P00B

公司简介：

AllenAvionics成立于1960年，是包括AllenAvionics在内的AK艾伦家族公司的子公司。

AllenAvionics航空电子公司生产各种标准和无源电子产品，包括滤波器、延迟线、均衡器、隔离变压器、

视频嗡嗡声和噪声消除器以及微波元件。

AllenAvionics生产各种产品，帮助您保护和管理您的音频和视频设备。

AllenAvionics还为各种需求设计和制造高质量的模拟滤波器。

产品简介：

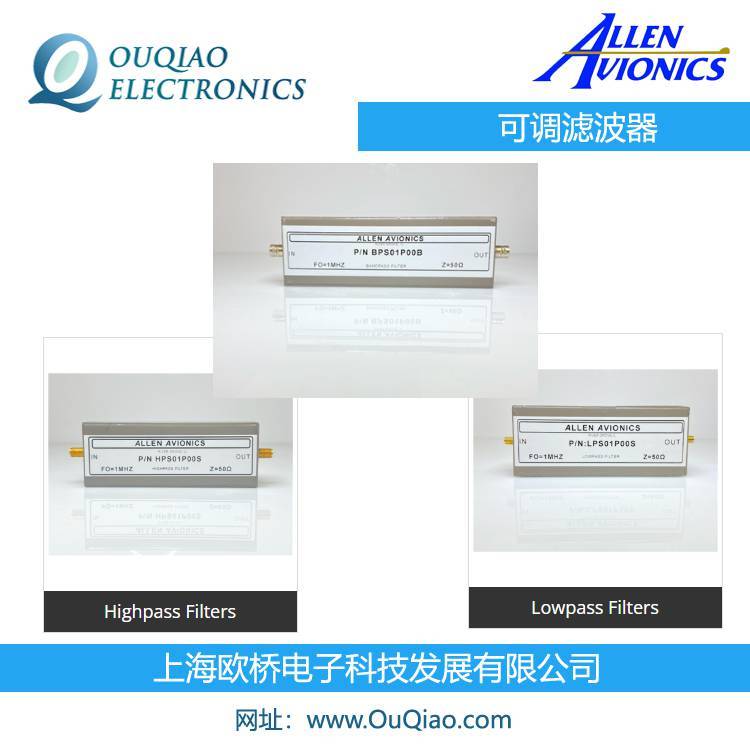

AllenAvionics带通视频滤波器的设计考虑了原始设备制造商。

AllenAvionics提供各种类型、尺寸、规格和额定功率，以满足您的需求。

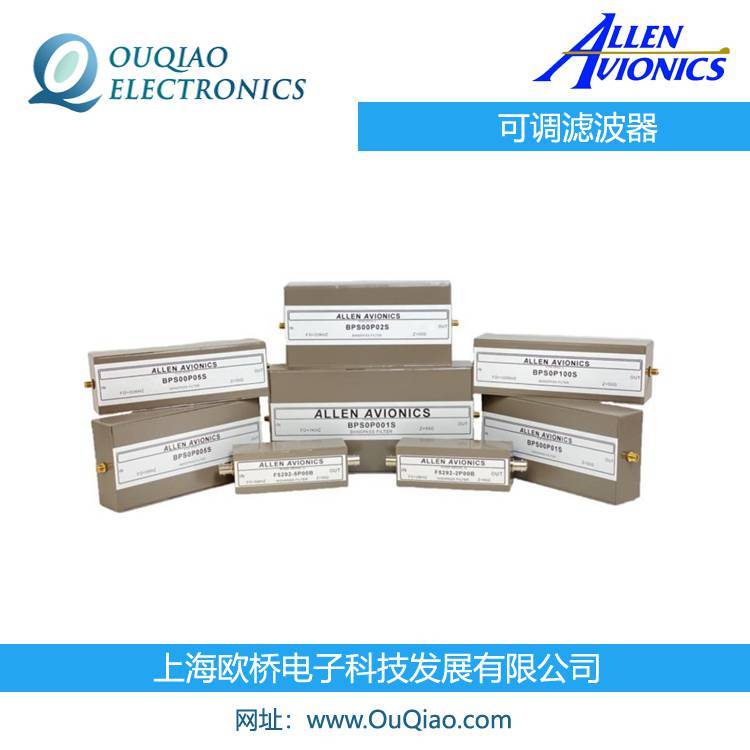

AllenAvionics有标准的带通滤波器系列，但也可以定制设计以满足您的需求。

AllenAvionics的电路设计主要使用切比雪夫类型，但我们也根据需要使用巴特沃斯和椭圆设计。

AllenAvionics公司的高性能滤波器使用7到11极切比雪夫或椭圆函数。

AllenAvionics是设计的使用最精确的信号调理高性能的规范和技术

测试应用程序。在典型应用中，它们用于提高所有测试生成器的性能

用于测试A到D、D到A转换器、放大器和其他电子元件的信号源。

AllenAvionics提高全频谱分析仪对谐波失真和互调的选择性和动态范围

测量。AllenAvionics旨在为所有谐波提供95 dB的衰减。

产品介绍：

High-performance Filter Specs.?

Frequency Range: 1 KHz to 500 MHz?

Impedance Range: z = 50 Ohms??

Shape factor: E??

Q range:? 5 to 50?

Maximum Ripple: .25dB?

Maximum Insertion Loss: 1dB?

Construction: Epoxy encapsulated in metal cans?

Temperature Range: -30C to 70C?

Power Handling: 1 to 5 Watts?

其它相关型号：

Part Number? Center Freq. Fc? Pass Band? Width (typ)? Pass Band Ripple? Impedance (z) Enclosure Style?

BPS0P001B 1 KHZ 130 Hz 100 mdB 50 Ohms QQ1?

BPS0P005B 5 KHZ 625 Hz 100 mdB 50 Ohms PP?

BPS00P01B 10 KHZ 1.3 KHz 100 mdB 50 Ohms PP?

BPS00P02B 20 KHZ 2.3 KHz 100 mdB 50 Ohms PP?

BPS00P04B 40 KHZ 4.4 Khz 100 mdB 50 Ohms PP?

BPS00P05B 50 KHZ 6.3 KHz 100 mdB 50 Ohms P1?

BPS00P08B 80 KHZ 9.9 KHz 100 mdB 50 Ohms P1?

BPS0P100B 100 KHZ 13 KHz 100 mdB 50 Ohms P1?

BPS00P20B 200 KHZ 22 KHz 100 mdB 50 Ohms P1?

BPS00P30B 300 KHZ 35 KHz 100 mdB 50 Ohms P1?

BPS00P50B 500 KHZ 56 KHz 100 mdB 50 Ohms P1?

BPS00P75B 750 KHZ 93 KHz 100 mdB 50 Ohms P1?

BPS01P00B 1 MHZ 130 KHz 100 mdB 50 Ohms P?

BPS02P00B 2.0 MHZ 222 KHz 100 mdB 50 Ohms P?

BPS03P00B 3.0 MHZ 350 KHz 100 mdB 50 Ohms P?

BPS05P00B 5.0 MHZ 550 KHz 100 mdB 50 Ohms P?

BPS10P00B 10.0 MHZ 1.2 MHz 100 mdB 50 Ohms P?

BPS20P00B 20.0 MHZ 2.2 MHz 100 mdB 50 Ohms O?

BPS30P00B 30.0 MHZ 3.5 MHz 100 mdB 50 Ohms O?

BPS50P00B 50.0 MHZ 5.5 MHz 100 mdB 50 Ohms O?

BPS80P00B 80.0 MHZ 9.9 MHz 100 mdB 50 Ohms O?

BPS100P0B 100.0 MHZ 13 MHz 100 mdB 50 Ohms O?
