锂电池升压芯片是一种电子元器件，它的主要功能是通过电路转换的方式将输入的低电压转换为输出的高电压。这种芯片特别适用于锂电池应用，能够将锂电池输出的低电压转换为所需的高电压，例如为LED灯、无线模块等设备供电。

升压芯片的工作原理主要是利用开关频率高、转换效率较高的升压转换技术。具体来说，它通过控制开关管的导通和截止状态，使得输入电压在开关管导通状态时存储在电感上，然后在其截止状态时释放，从而实现输入电压和输出电压之间的转换。这种技术具有高效率，能够最大限度地减少能量的损耗，提高电池的续航能力。

以H6922升压型双节锂电池充电控制IC为例，这种芯片不仅具有上述优点，还广泛应用于电池充电器、电子产品、电动工具、智能家居和移动电源等领域，为这些设备提供稳定、高效的电能供应。其工作原理是通过先进的开关电源技术，将输入的低压直流电转化为高压直流电，再通过变压器的降压作用，将高压直流电转化为适合电池充电的电压，从而实现为双节锂电池充电的目的。

蓝牙音响升压恒压芯片是一种用于提高电池电压至适当水平，以保证音响可以发挥最佳音质表现，并具有更大音量和更高响度的电子元件。升压恒压芯片不仅能确保电池的使用寿命更长，还能减少充电时间，提高充电效率。此外，一些蓝牙音箱的升压恒压芯片还具备较好的降噪功能，能够减少外界噪音和干扰，从而提高音质表现。

例如，H6922是一种内置0.08Ω、4.5A、12V的P-MOS的DC-DC异步升压恒压IC，其工作频率为500KHz。而H6923则是一款大功率蓝牙音响升压恒压芯片，能将30V的电压升至65V，功率达到400W，效率高达96。

H6922是一款外围电路简单的BOOST异步升压恒压控制驱动芯片，适用于2.8-40V输入电压范围的升压恒压电源应用领域，启动电压可以低至2.5V。

特征
??宽输入电压：2.8-40V
??最低2.5V启动
??内置40V的LDO供电
??超低待机功耗<2uA
??转换效率>95
??逐周期限流保护
??芯片恒压精度≤±5％
??支持PWM，PFM以及BUTST工作
??可设定工作频率
??支持低功耗关机模式
??关机电流小于2uA
??支持输出过压保护
??支持过温保护功能

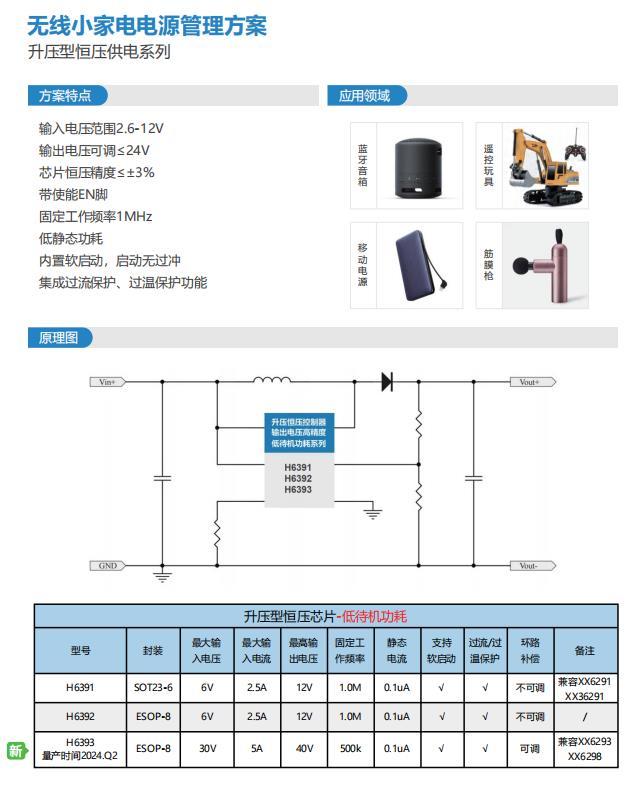

无线小家电电源管理升压恒压芯片方案主要依赖于升压恒压芯片，这些芯片具备将低电压转换为高电压并维持输出电压恒定的能力。以下是一些关键要素和可能的方案：

芯片选择：根据具体的应用需求和输入电压范围，选择合适的升压恒压芯片至关重要。例如，H6922升压恒压芯片适用于2.8&#126;40V的输入电压范围，并支持升至48V、60V、72V和100V的高电压，且具有较高的转换效率和低功耗特性12。另一款惠海H6391升压恒压芯片则针对2.6&#126;5V的输入电压范围，并能够实现升至12V或18V的输出电压。

工作原理：升压恒压芯片的工作原理主要基于电感和电容的存储能量特性以及脉宽调制（PWM）技术。在升压过程中，芯片通过控制开关管的导通和关闭，利用电感中的电流不能瞬间消失的特性，在电容器上加上一个高电压，从而实现输出电压的升高。

保护机制：为了保证电源系统和输出负载的安全稳定运行，升压恒压芯片通常具备多种保护机制，如逐周期的限流保护、输出过压保护和过温保护等。

工作模式与特性：先进的升压恒压芯片可以根据负载的大小自动切换不同的工作模式（如PWM、PFM和BURST），以提高电源系统的效率。同时，它们还支持低待机关机功能、可编程的软启动功能、可设定的工作频率以及可调的输出电压等特性，以适应各种不同的应用需求。

应用领域：升压恒压芯片方案广泛应用于无线小家电的电源管理中，如移动设备供电、音频功放模块供电、摄影灯光电源、LCD背光显示以及太阳能供电应用等领域。

在具体实施时，还需要考虑电路设计、外围元件的选择和布局、以及电源管理策略等因素。此外，由于电源管理涉及到设备的稳定性和安全性，因此在设计和实施过程中应遵循相关的标准和规范，并进行充分的测试和验证。

?

输入电压范围2.6-12V
输出电压可调≤24V
芯片恒压精度≤±3?
带使能EN脚
固定工作频率1MHz
低静态功耗
内置软启动，启动无过冲
集成过流保护、过温保护功能
