J30J连接器简介：
J30J系列的产品的锁紧组件按订货要求与产品组件组装在一起供货，如不需要锁紧组件，应在订货合同中说明
产品性能符合“GJB2446”的要求
对应美国MDM系列产品
采用绞线式弹性插针“麻花针，节点密度高”
导线线芯截芯面积0.1mm2-0.15mm2,此外还可以采用0.07 mm2的导线，但产品型号特殊

字母释义：
①主称代号：J30J
②系列改型：不表示-非密封性插头部分
A-快锁型
C-外壳材料为锡磷青铜并镀镍
③接触件数目：9、15、21、25、31、37、51、66、74、100、144
④连接器与接触件种类：TJ—插头装插针 ZK—插座装插孔
⑤尾端形式：无字母-压接
W-弯插印制板
⑥锁紧组件类别：详见J30J锁紧组件

特征：
1.用户应根据设备的安装方式选择锁紧组件，并在订货型号中注明；

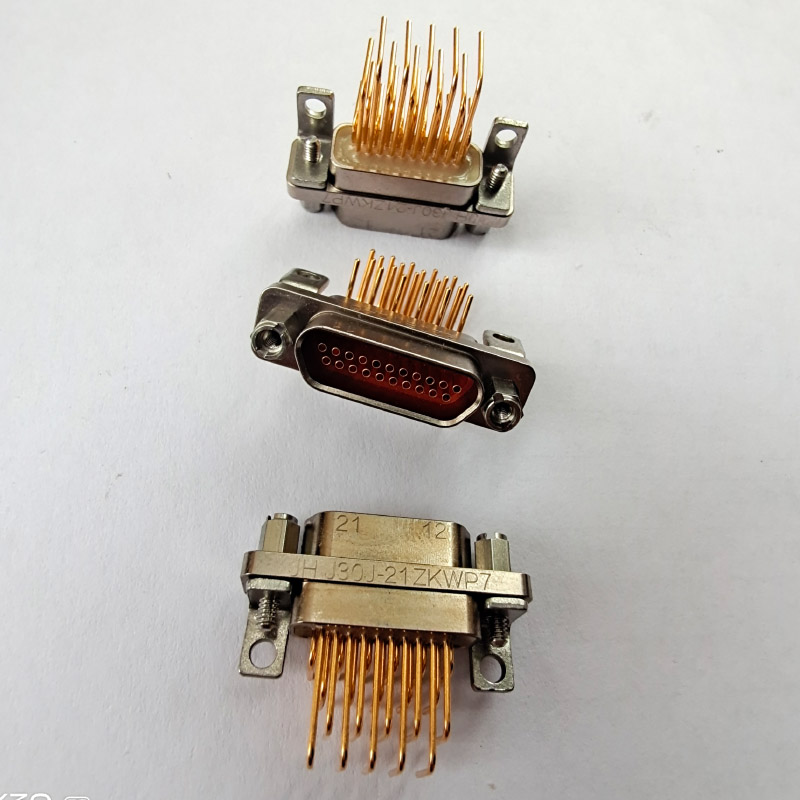

2.接触件尾端与印制板的连接方式为弯插式，且网格尺寸为1.27*2.54（列*行）；
3.W6型产品尾端的插脚长度在J30J-ZKW基础上加长3mm；
4.插头合件型号：J30J-9、15、21、25、31、37、51、66、74、100、144TJW

物理特性：
相对湿度 40℃达95绝缘电阻≧5000M欧
振动10Hz-2000Hz 196m/s2介质耐压800V
冲击735m/s2机械寿命500次
加速度735m/s2瞬断时间≦1us

部分规格：
J30J-9TJL J30J-9ZKP J30J-15TJL J30J-15ZKP
J30J-21TJL J30J-21ZKP J30J-25TJL J30J-25ZKP
J30J-31TJL J30J-31ZKP J30J-37TJL J30J-37ZKP
J30J-51TJL J30J-51ZKP J30J-66TJL J30J-66ZKP
J30J-21TJS J30J-21ZKS J30J-25TJS J30J-25ZKS
J30J-31TJS J30J-31ZKS J30J-37TJS J30J-37ZKS
J30J-51TJS J30J-51ZKS J30J-66TJS J30J-66ZKS
J30J-9TJW J30J-9ZKW J30J-15TJW J30J-15ZKW
J30J-21TJW J30J-21ZKW J30J-25TJW J30J-25ZKW
J30J-31TJW J30J-31ZKW J30J-37TJW J30J-37ZKW

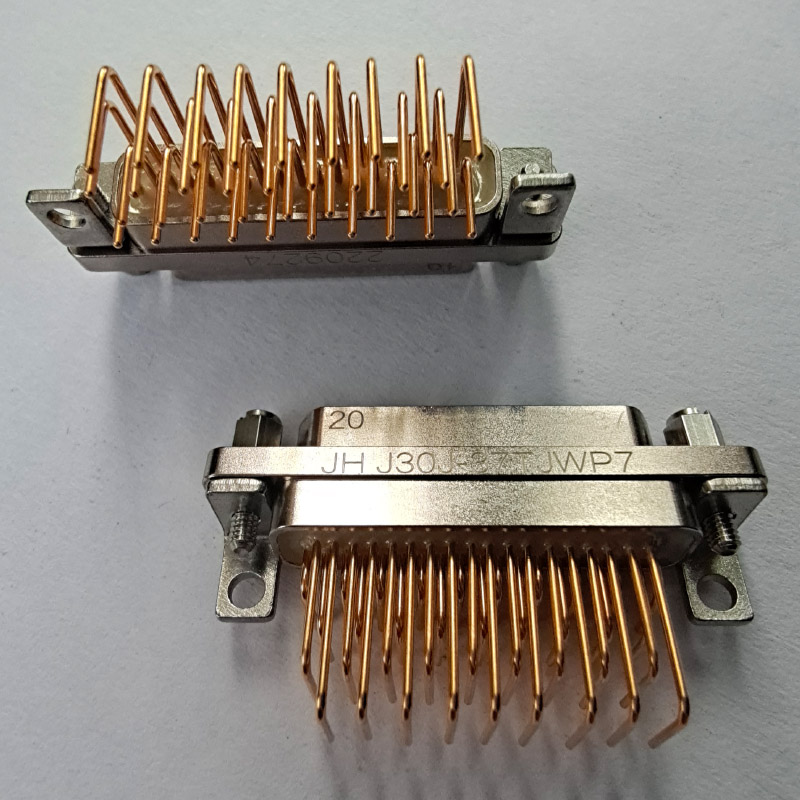

J30J-31TJWP7 J30J-31ZKWP7 J30J-37TJWP7 J30J-37ZKWP7
J30J-51TJWP7 J30J-51ZKWP7 J30J-66TJWP7 J30J-66ZKWP7
J30J-31TJWP42 J30J-31ZKWP42 J30J-37TJWP42 J30J-37ZKWP42
J30J-51TJWP42 J30J-51ZKWP42 J30J-66TJWP42 J30J-66ZKWP42

生产厂家：西安锦宏电子有限公司
品牌：锦宏牌 产地：西安
产品准确价格和供货周期请联系我公司销售人员。
