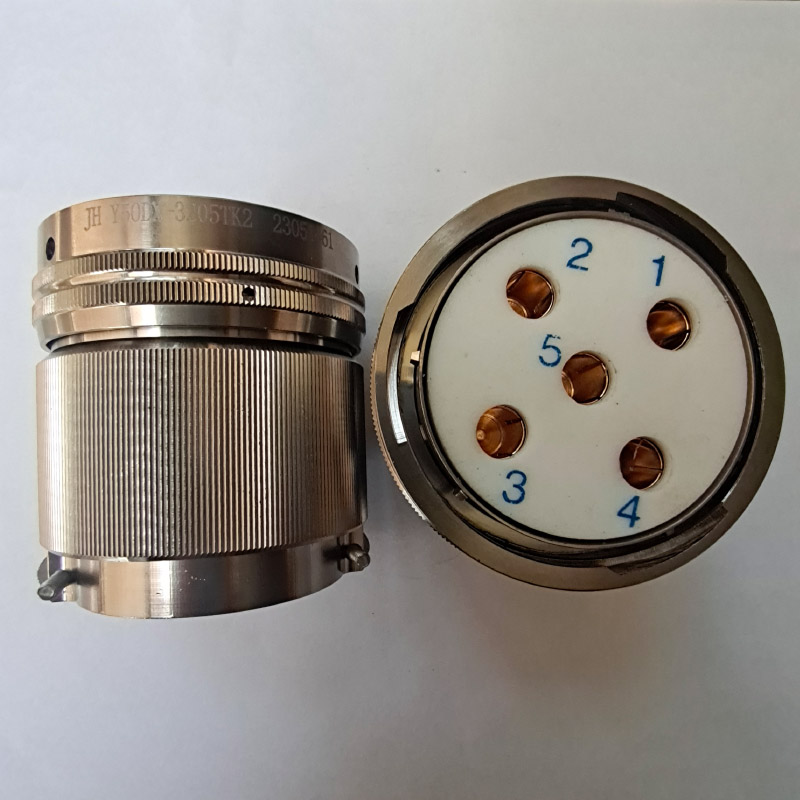

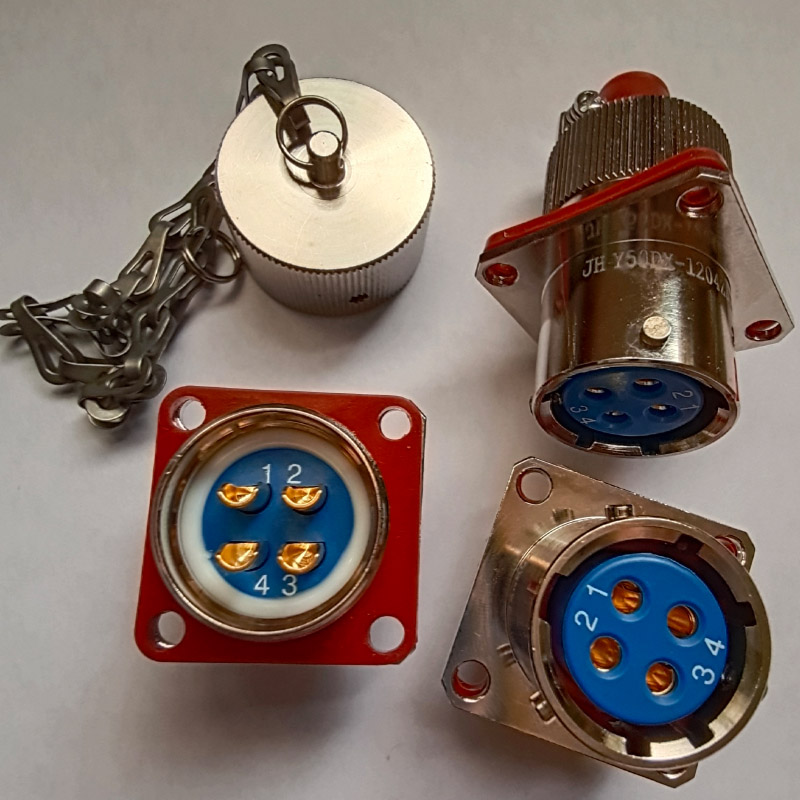

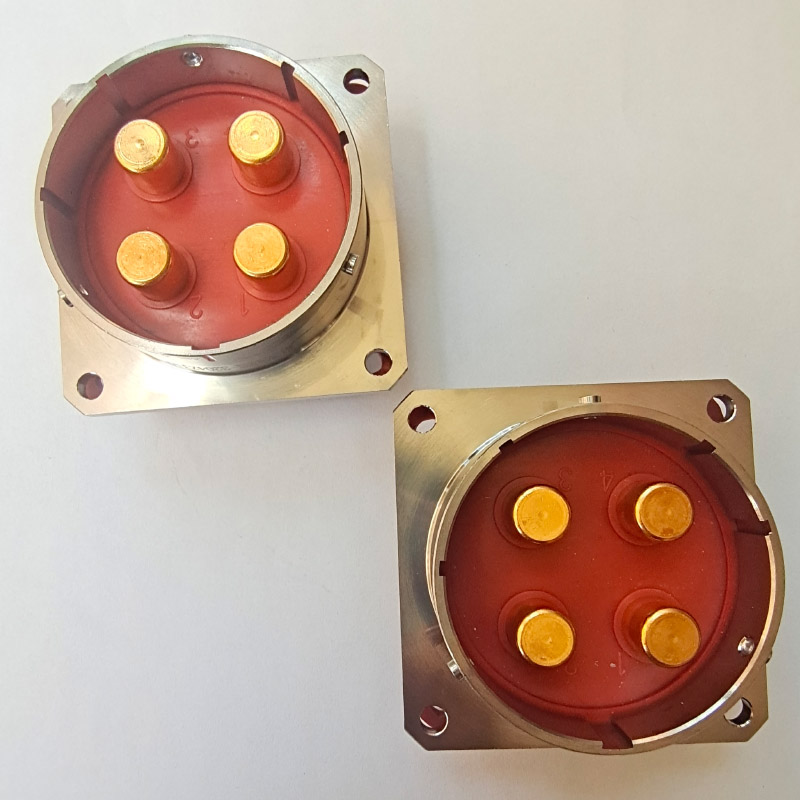

Y50DX系列圆形电连接器
生产厂家：西安锦宏电子有限公司
品牌：锦宏牌 产地：西安
产品准确价格和供货周期请联系我公司销售人员。
联系人：余经理 电话/微信：13519124299

产品概述：
产品标记代号1、主称代号：Y-圆形电连接器2、设计序号：50-序号3、类别号：D-代表电源系列产品4、结构形式：X-普通焊接式、P-焊接屏蔽胶封5、壳体号:12、14、16、18、20、22、24、32、D46、芯数：绝缘安装板孔位排列号7、插头插座类别：T-插头，Z-插座8、接触件类别：J-插针，K-插孔9、插座安装方式：10-方形法兰盘11-圆形法兰盘14-螺帽拼紧式10-2—方形兰盘带电缆罩S-穿墙座插头形式：1-接地压紧式2-夹线板式

使用环境条件
工作温度：-55℃～ 125℃
相对湿度：温度40±2℃时达90～95
工作气压：101.33KPa～1.33Pa
振动：振频为10HZ～2000HZ，加速度196m/s2
冲击：加速度980.7 m/s2
碰撞：加速度392 m/s2
抗电强度：交流1500V
气密性：普通插座不大于6×10-2Pal/s
执行标准：Q/321283LSB04-2006《Y50系列圆形电连接器》

接触件特性：
接触对直径（mm）?2.0?2.5?3?3.5?4?5?6?7?10?15
工作电流（A）20254050607590100200400
绝缘电阻(mΩ)≤1.5≤1.5≤1≤1≤1≤1≤1≤1≤1≤1
绝缘电阻正常大气条件下不小于3000MΩ
高温条件下不小于3 MΩ
潮湿条件下不小于100 MΩ
寿命插拔500次

备注：
Y50DX:表示Y50型电源系列圆形电连接器。
12 :表示铝合金外壳号。
02 :表示接触件数量即芯数
TK2:表示插头装插孔，尾部形式为电缆夹线板式，另外还有TK1，TK3,TK4,TK5,TK6可供选择.
ZJ10 :表示方形法兰式插座装插针，另外还有ZJ11，ZJ14可供选择.

示例型号展示：
芯数插头(TK1)插头(TK2)插头(TK5)插头(TK6)插头(TK8)插座(ZJ10)插座(ZJ10-2)
3芯Y50DX-2003TK1Y50DX-2003TK2Y50DX-2003TK5Y50DX-2003TK6Y50DX-2003TK8Y50DX-2003ZJ10Y50DX-2003ZJ10-2
4芯Y50DX-2004TK1Y50DX-2004TK2Y50DX-2004TK5Y50DX-2004TK6Y50DX-2004TK8Y50DX-2004ZJ10Y50DX-2004ZJ10-2
3芯Y50DX-2203TK1Y50DX-2203TK2Y50DX-2203TK5Y50DX-2203TK6Y50DX-2203TK8Y50DX-2203ZJ10Y50DX-2203ZJ10-2
4芯Y50DX-2204TK1Y50DX-2204TK2Y50DX-2204TK5Y50DX-2204TK6Y50DX-2204TK8Y50DX-2204ZJ10Y50DX-2204ZJ10-2
5芯Y50DX-2205TK1Y50DX-2205TK2Y50DX-2205TK5Y50DX-2205TK6Y50DX-2205TK8Y50DX-2205ZJ10Y50DX-2205ZJ10-2
