JH-Y50DX/Y50EX/Y50X圆形电连接器
该产品符合GJB101A-97标准，且同一电流系列的插头、插座可互配。该产品采用卡口连接，快速连接，耐环境好，适用于大电流电源系列的连接。产品标记代号1、主称代号：Y-圆形电连接器2、设计序号：50-序号3、类别号：D-代表电源系列产品4、结构形式：X-普通焊接式、P-焊接屏蔽胶封5、壳体号:12、14、16、18、20、22、24、32、D46、芯数：绝缘安装板孔位排列号7、插头插座类别：T-插头，Z-插座8、接触件类别

使用环境条件
工作温度：-55℃～ 125℃
相对湿度：温度40±2℃时达90～95
工作气压：101.33KPa～1.33Pa
振动：振频为10HZ～2000HZ，加速度196m/s2
冲击：加速度980.7 m/s2
碰撞：加速度392 m/s2
抗电强度：交流1500V
气密性：普通插座不大于6×10-2Pal/s
执行标准：Q/321283LSB04-2006《Y50系列圆形电连接器》

接触件特性：
接触对直径（mm）?2.0?2.5?3?3.5?4?5?6?7?10?15
工作电流（A）20254050607590100200400
绝缘电阻(mΩ)≤1.5≤1.5≤1≤1≤1≤1≤1≤1≤1≤1
绝缘电阻正常大气条件下不小于3000MΩ
高温条件下不小于3 MΩ
潮湿条件下不小于100 MΩ
寿命插拔500次

备注：
Y50DX:表示Y50型电源系列圆形电连接器。
12 :表示铝合金外壳号。
02 :表示接触件数量即芯数

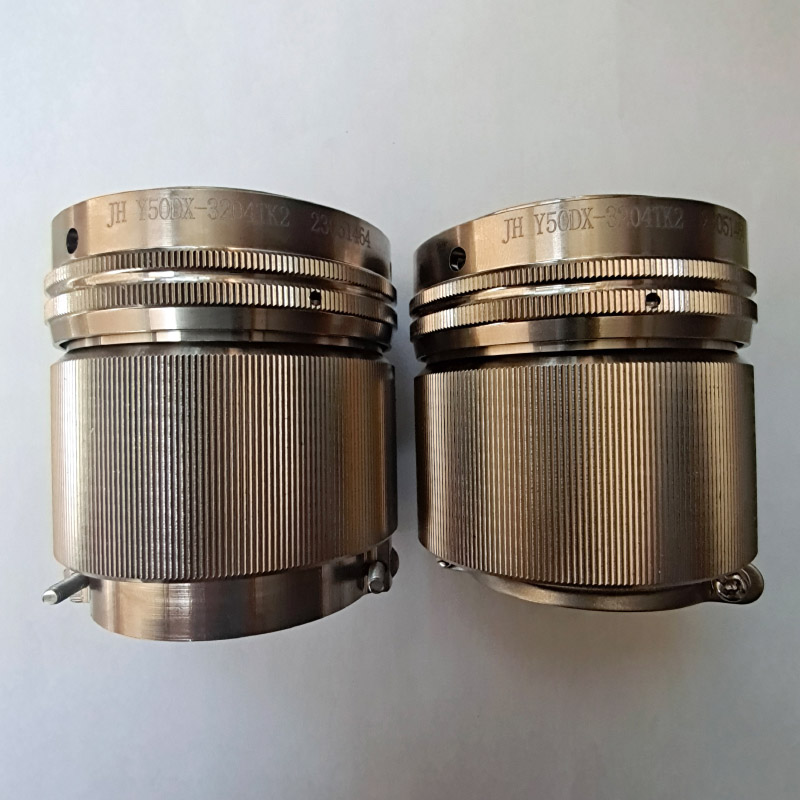

TK2:表示插头装插孔，尾部形式为电缆夹线板式，另外还有TK1，TK3,TK4,TK5,TK6可供选择.

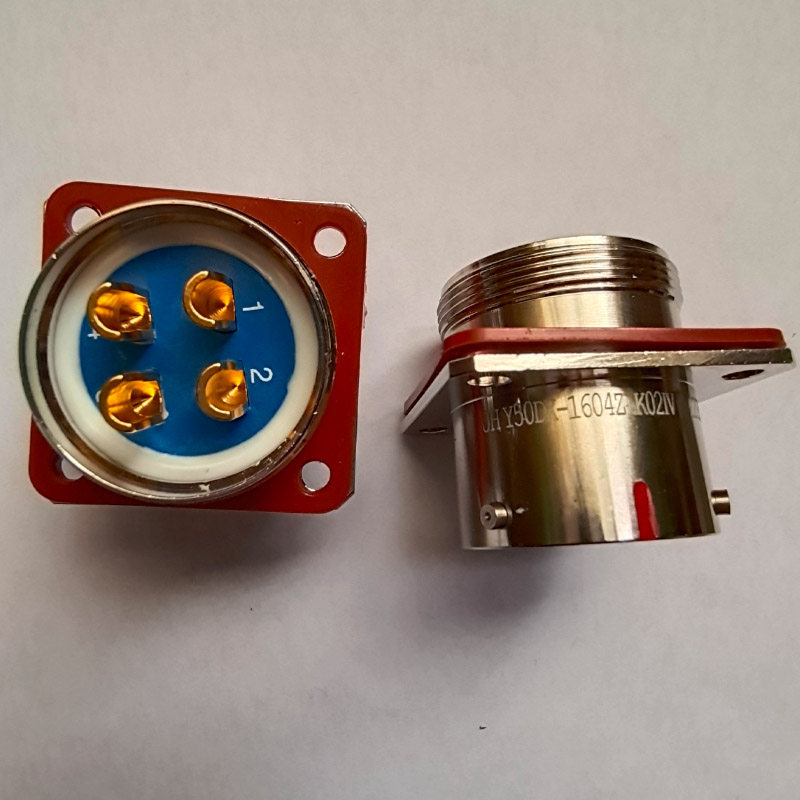

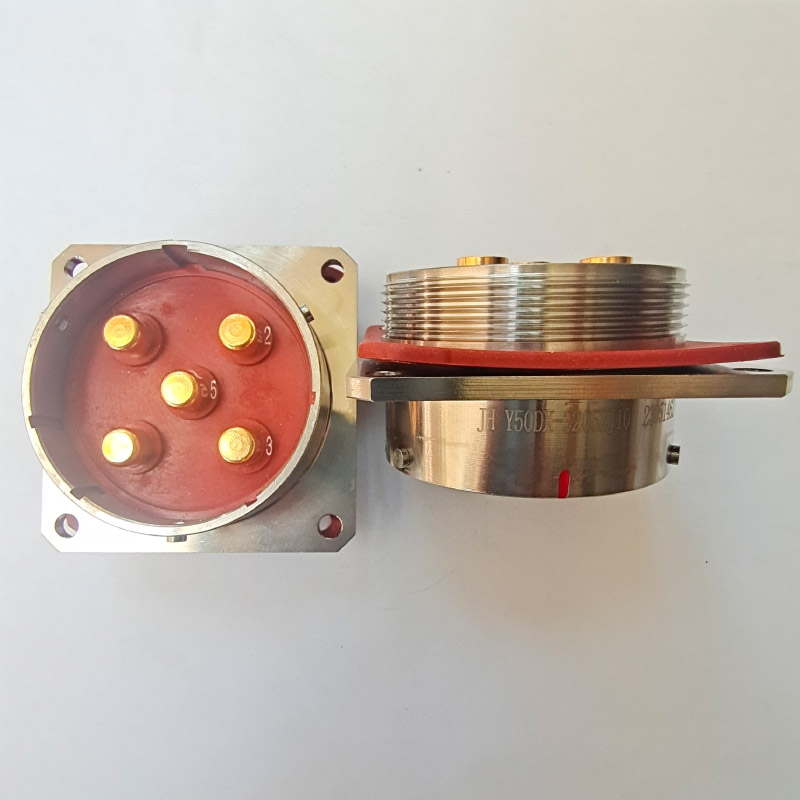

ZJ10 :表示方形法兰式插座装插针，另外还有ZJ11，ZJ14可供选择.

1Y50DX系列圆形连接器,插头插座Y50DX-1202TJ
2Y50DX系列圆形连接器,插头插座Y50DX-1202ZJ
3Y50DX系列圆形连接器,插头插座Y50DX-1202TK
4Y50DX系列圆形连接器,插头插座Y50DX-1202ZK
5Y50DX系列圆形连接器,插头插座Y50DX-1203TJ
6Y50DX系列圆形连接器,插头插座Y50DX-1203ZJ
7Y50DX系列圆形连接器,插头插座Y50DX-1203TK
8Y50DX系列圆形连接器,插头插座Y50DX-1203ZK
9Y50DX系列圆形连接器,插头插座Y50DX-1204TJ
10Y50DX系列圆形连接器,插头插座Y50DX-1204ZJ
11Y50DX系列圆形连接器,插头插座Y50DX-1204TK
12Y50DX系列圆形连接器,插头插座Y50DX-1204ZK
Y50DX系列圆形连接器,插头插座Y50DX-1207TJ
Y50DX系列圆形连接器,插头插座Y50DX-1207ZJ
Y50DX系列圆形连接器,插头插座Y50DX-1207TK
Y50DX系列圆形连接器,插头插座Y50DX-1207ZK
13Y50DX系列圆形连接器,插头插座Y50DX-1402TJ
14Y50DX系列圆形连接器,插头插座Y50DX-1402ZJ
15Y50DX系列圆形连接器,插头插座Y50DX-1402TK
16Y50DX系列圆形连接器,插头插座Y50DX-1402ZK
