J63A系列微小型矩形连接器
生产厂家：西安锦宏电子有限公司
品牌：锦宏牌 产地：西安
产品准确价格和供货周期请联系我公司
联系人：余经理 电话/微信：13519124299
J63A系列微小矩形电连接器
1 芯数：9 、15 、21 、25 、31、 37 、51 、65 、69
2 采用绞线市弹性毫微插针（俗称麻花针），间距为0.635mm,外形尺寸微小
3 插头，插座靠螺钉螺母旋和对接，插拔柔和，锁紧可靠
4 适用于高密度，微型化，轻型化，高可靠要求的各种电气电路系统的互联，满足系统轻型化和小型化的需求
执行标准：Q/LK20118-2007

主要技术特征：
主 型 号可 配 对 型 号
1 带锁紧螺钉压接插头
J62A-212-XXX-161-JC
2 带锁紧螺钉，尾罩压接插头
J63A-252-XXX-161-JC
3 带锁紧螺钉弯插柔性印制板插头
J63A-2E2-XXX-321-JC
4 跨骑式柔性贴装插头
J63A-212-XXX-121-JCJ63A-2B2-XXX-221-TH（垂直表面贴装插座）
J63A-2B2-XXX-221-TH1（垂直表贴焊接安装插座）
J63A-2B2-XXX-221-SH(垂直表贴焊接安装插座)
J63A-2D2-XXX-221-TH(水平表面贴装插座)
J63A-2F2-XXX-431-TH（弯插印制板插座）

主要技术特征：
额定电流1A
接触电阻≤21mΩ
绝缘电阻≥500MΩ 100VDC
介质耐压250V
执行标准Q/LK20118-2007
机械寿命200次

J63A-213-009-161-JC J63A-213-009-161-JC1 J63A-213-009-161-TH J63A-213-009-261-JC
J63A-213-009-261-JC1 J63A-213-009-261-TH J63A-213-015-161-JC J63A-213-015-161-JC1
J63A-213-015-161-TH J63A-213-015-261-JC J63A-213-015-261-JC1 J63A-213-015-261-TH

J63A-222-025-221-TH J63A-222-025-261-JC J63A-222-025-261-JC1 J63A-222-025-261-TH
J63A-222-031-161-JC J63A-222-031-161-JC1 J63A-222-031-161-TH J63A-222-031-221-TH
J63A-222-031-261-JC J63A-222-031-261-JC1 J63A-222-031-261-TH J63A-222-037-161-JC

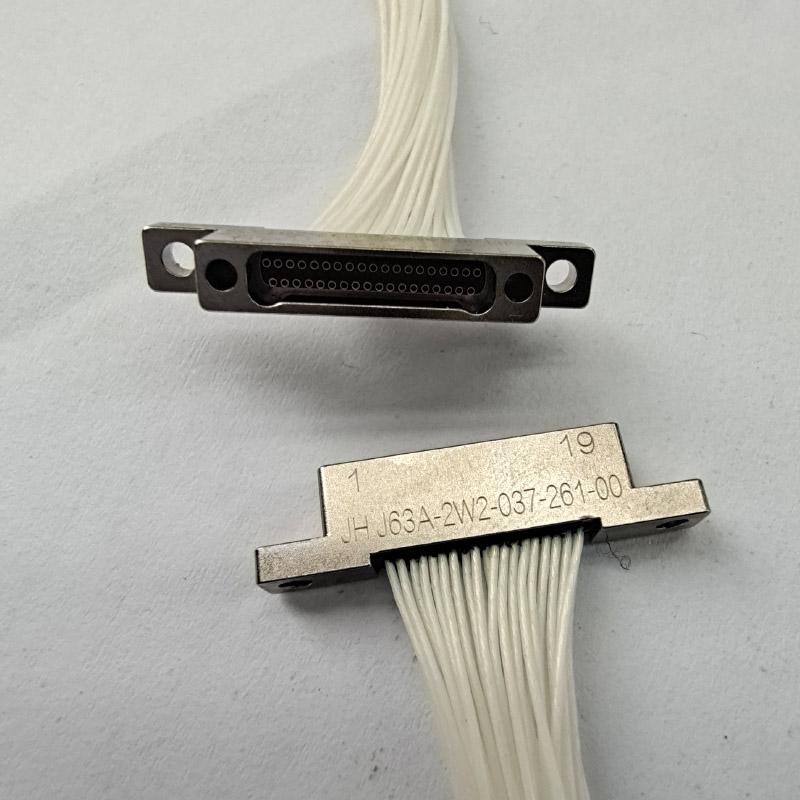

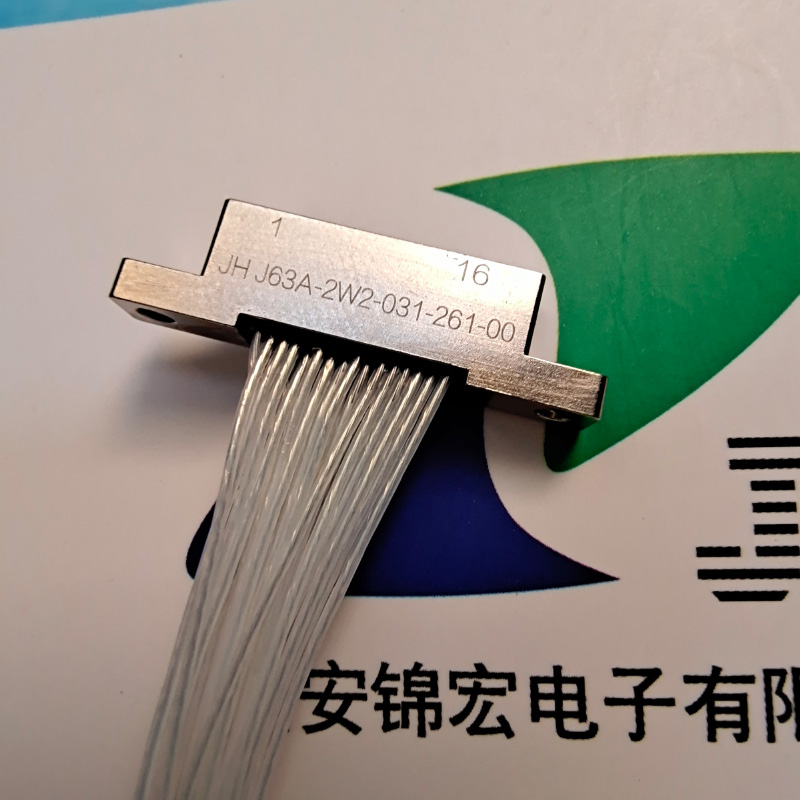

J63A带导向孔法兰安装压接插座系列
连接器带导向孔，一般与带导向柱的插头进行对接连接
J63A-2W2-009-261-00 J63A-2W2-015-261-00 J63A-2W2-021-261-00 J63A-2W2-025-261-00
