产品标题：SMD1206系列贴片保险丝
产品简介：贴片型、无铅、卷盘式包装，适合自动化贴装，应用于高密度线路板，工作电流：0.05-2.0A 工作电压：6-60V 工作温度：-40~85℃。

WHPTC(SMD自复位过流保护器) SMD1206系列（SMD1206 Series）

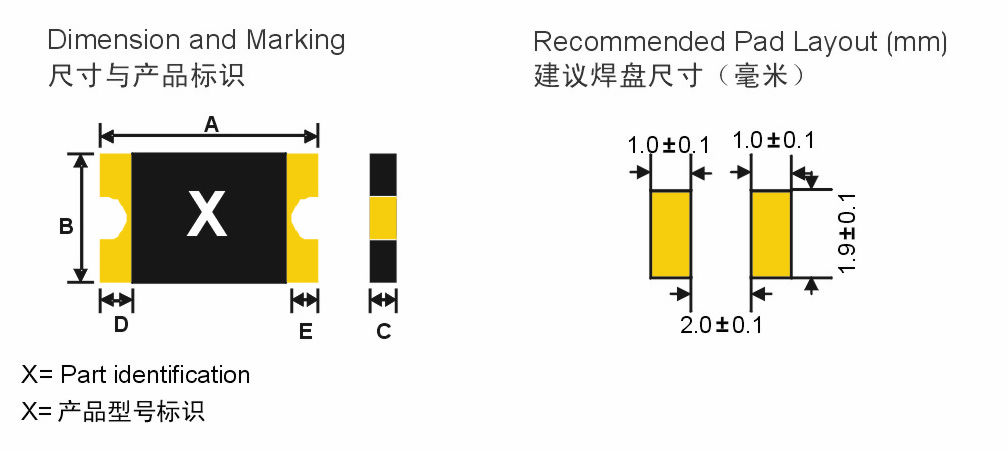

SMD1206系列自复位过流保护器产品尺寸和标识

产品电气特性参数 Performance specification （25℃）

Model 型号	Vmax	Imax	Ih	It	Pd	Time to trip		Resistance
Model 型号	V	A	A	A	W	Current(A)	Time(s)	Rmin(Ω)	R1max(Ω)
WH1206 -005	60	10	0.05	0.15	0.5	0.3	1.50	3.600	50.00
WH1206 -010	30	10	0.10	0.25	0.5	0.5	1.00	1.600	15.00
WH1206 -020	24	20	0.20	0.40	0.6	8.0	0.08	0.800	5.000
WH1206 -025	16	20	0.25	0.50	0.6	8.0	0.08	0.600	3.500
WH1206 -035	16	20	0.35	0.70	0.6	8.0	0.10	0.400	1.800
WH1206 -050	8	40	0.50	1.00	0.8	8.0	0.10	0.150	1.000
WH1206-050-13.2V	13.2	40	0.50	1.00	0.8	8.0	0.10	0.150	1.000
WH1206 -075	8	40	0.75	1.50	0.8	8.0	0.20	0.090	0.500
WH1206 -100	6	40	1.00	2.00	0.8	8.0	0.30	0.060	0.250
WH1206 -110	6	40	1.10	2.20	0.8	8.0	0.30	0.055	0.240
WH1206 -150	6	40	1.50	3.00	0.8	8.0	1.00	0.030	0.150
WH1206 -200	6	40	2.00	3.50	1.0	8.0	1.50	0.018	0.110

产品尺寸特性 Dimensions （mm）

Model 型号	A		B		C		D	E	Marking 标识
Model 型号	Min	Max	Min	Max	Min	Max	Min	Min	Marking 标识
WH1206 -005	3.00	3.50	1.50	1.80	0.60	1.10	0.25	0.15	A
WH1206 -010	3.00	3.50	1.50	1.80	0.60	1.10	0.25	0.15	B
WH1206 -020	3.00	3.50	1.50	1.80	0.40	0.90	0.25	0.15	D
WH1206 -025	3.00	3.50	1.50	1.80	0.40	0.90	0.25	0.15	Q
WH1206 -035	3.00	3.50	1.50	1.80	0.40	0.90	0.25	0.15	E
WH1206 -050	3.00	3.50	1.50	1.80	0.35	0.85	0.25	0.15	F
WH1206-050-13.2V	3.00	3.50	1.50	1.80	0.35	0.85	0.25	0.15	R
WH1206 -075	3.00	3.50	1.50	1.80	0.35	0.85	0.25	0.15	G
WH1206 -100	3.00	3.50	1.50	1.80	0.50	1.20	0.25	0.15	S
WH1206 -110	3.00	3.50	1.50	1.80	0.50	1.20	0.25	0.15	J
WH1206 -150	3.00	3.50	1.50	1.80	0.60	1.40	0.25	0.15	M
WH1206 -200	3.00	3.50	1.50	1.80	0.60	1.40	0.25	0.15	N

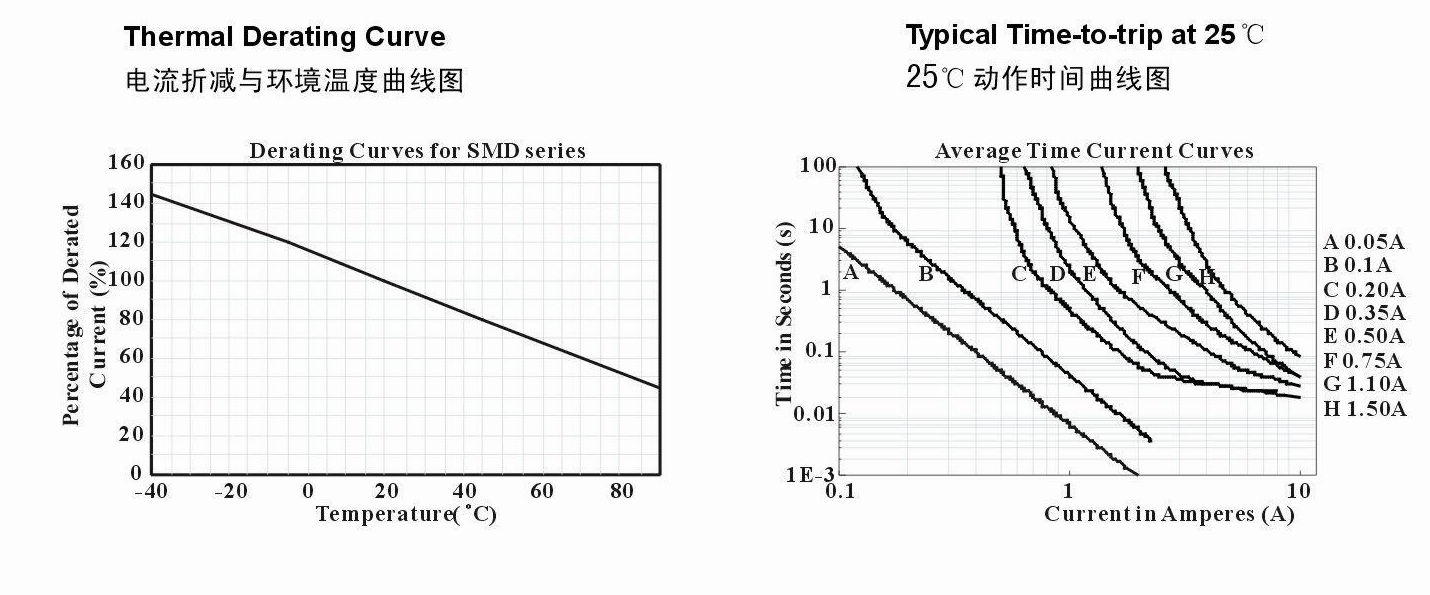

<a href='/product/product-0001,0021,0003.shtml' class='keys' title='点击查看关于SMD的相关信息' target='_blank'>SMD</a>系列产品电流折减与环境温度和25°C动作时间曲线图

贴片保险丝参数说明：

Ihold：	whptc元器件在25°C静止空气中的最大工作电流	Vmax：	whptc元器件在阻断状态下所承受的最大电压
Itrip：	whptc元器件在25°C静止空气中启动保护的最小电流	Imax：	whptc元器件能承受的最大电流
R1max：	whptc回流焊后在25°C静止空气中冷却1小时后的最大电阻值	Rmin：	whptc元器件在工作前的初始最小阻值

以上产品资料内容如有变更将不另行通知，敬请谅解。不详之处，请来电咨询，谢谢！
