蓄电池在线监测系统

更多详情请登录：http://www.china-gold.com，电话：0571-87381666，0571-88883356 联系人：潘经理  18758100227

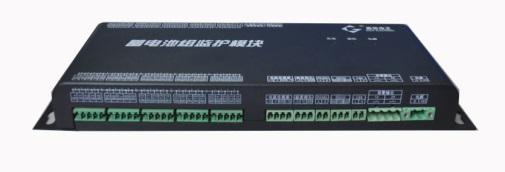

    杭州高特电子设备有限公司根据阀控式铅酸蓄电池的失效机理及各项测试技术的特点，开发的集实时电池电压监测、在线内阻测试和蓄电池电压离散性综合分析的蓄电池在线监测系统——阀控式铅酸蓄电池在线监测模块（以下简称BMM），蓄电池在线监测模块不仅可有效检测阀控式铅酸蓄电池性能的好坏，及时发现隐患蓄电池，而且具有在线自动维护的功能。可以通过对电池电压、电池内阻的测试，对蓄电池性能趋势进行判断，并在线对蓄电池进行必要的充电电压进行均衡调整，达到对蓄电池的维护功能，延缓电池失效，延长电池使用寿命。同时高特电子还提供了蓄电池分析软件，以基于蓄电池电压离散性的蓄电池分析数学模块专利技术真正实现对蓄电池实际容量的计算，也为远程蓄电池监测维护及查询分析提供了有效的手段。




蓄电池在线监测产品功能：

在线自动监测每节电池电压/内阻/温度、电池组组端电压、SOC、SOH、充放电电流和温度；

    蓄电池在线监测模块采用四线制在线测试蓄电池内阻，内阻测试周期可设；

蓄电池在线监测模块具有LCD显示功能，实时显示电池组运行参数和告警信息；

具有蓄电池性能分析能力，及时判断蓄电池性能，给出综合的分析告警信息；

具有RS485、CAN输出通讯接口，可通过串口接入监控系统或现场采集单元，实现数据和告警信息上送，达到远程蓄电池组的监控目的；

可根据现场分析模型，判断蓄电池性能变化趋势，通过内置（或外置）电源对蓄电池进行电压均衡调节充电维护，实现对蓄电池的维护，延缓蓄电池失效；

具有本地存储历史数据，本地显示实时监测数据功能，并且可以通过USB数据导出。

蓄电池在线监测模块可配合监控主机使用。

蓄电池在线监测技术参数

输入电源：        AC/DC220、110V±15％、DC48V±15％

　　模块规格：        20、24、27、32节（可选）

　　电压检测范围：    0.9～15V

　　电压检测精度：    ±0.2%

　　内阻测量范围：    0.05mΩ～100mΩ

　　内阻一致性：      ±（2.5%+25μΩ）

　　SOC精度：         ±8%

　　电流检测范围：    0～±2000A

　　电流检测精度：    ±1%（电流传感器量程）

　　温度测量精度：    ±0.5℃

　　输入绝缘电阻：    ≥10MΩ 500V

　　通讯接口：       RS485、RS232、CAN三选一方式

　　波特率            4800、9600（默认）、14400、19200bps可选

　　现场显示方式：    LED工作状态指示，LCD实时显示

　　电池维护方式：    自动或远程控制（可设）

　　尺寸（L×W×H）：   436×264×43.7(mm)

　　重量：            约3Kg

　　安装方式：        机架、壁挂

　　现场报警方式：    一路干接点输出，故障时闭合

　　现场控制方式：    一路干接点输出，预留
