军用EMI滤波器
军用EMI滤波器
产品价格：￥1.00（人民币）
  • 规格：MSCA-1W
  • 发货地：北京市海淀区
  • 品牌：
  • 最小起订量：1个
    • 立即询价 进入商铺
    北京天工通宇科技有限公司
    免费会员
    会员级别：试用会员
    认证类型：未认证
    企业证件：未通过
    认证信息：未认证

    商铺名称：北京天工通宇科技有限公司

    联系人：王小北（）

    联系手机：

    固定电话：

    企业邮箱：tgtyemc@163.com

    联系地址：北京市海淀区上庄镇梅所屯村

    邮编：100094

    联系我时，请说是在电子快手网上看到的，谢谢！

    商品详情

      北京电源滤波器  军用滤波器  高性能滤波器



      ◆    产品特点: 专为军用设备通过电磁兼容国军标GJB151A/152A中的CE102设计，双极滤波电路，优异的共模、差模噪声衰减特性，高性价比。



      ◆    使用场合：用于各种军用开关逆变类电源变换器，如开关电源等。



      ◆    技术参数：



      额定电压 Rated Voltage

      250VAC

      额定电流 Rated Current

      1A

      工作频率 Operating Frequency

      50/60/400Hz

      耐压试验 Test Voltage

      线—线  Line to line

      1500VDC

      1min

      线—地  Line to ground

      2000VAC

      1min

      最大漏电流Leakage current

      0.5mA(250VAC@50Hz)

      产品类别

      军工级

      封装

      镀镍金属外壳

      温度范围  Temperature Range

      -55--+85℃

      端接方式 Termination Methods

      输入端 Input

      输出端 Output

      焊片

      焊片



      ◆ 插入损耗 Insertion Loss in dB

      —     共模（CM）,--- 差模（DM）  CM/DM

      50Ω测量系统,GB7343/CISPR NO.17出版物  Measured in 50 ohm system ,as GB7343 or CISPR NO.17

      插入损耗 （dB）

      频率（MHz）

      0.01

      0.05

      0.10

      0.15

      0.5

      1.0

      5.0

      10

      20

      30

      共   模

      5

      16

      21

      22

      41

      42

      52

      56

      60

      62

      差   模

      5

      12

      20

      23

      46

      56

      81

      70

      65

      59

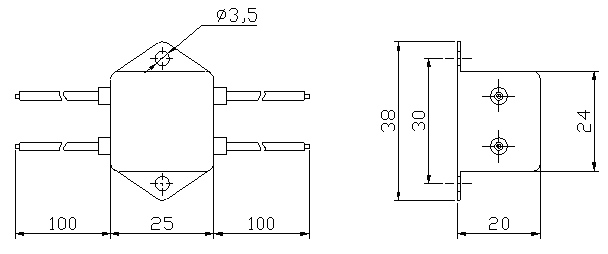

      ◆ 外形尺寸（封装）



      ◆ 参考标准

      [1] GB/T15287―94 抑制射频干扰整件滤波器 第一部分 总规范

      [2] GB/T15288―94 抑制射频干扰整件滤波器 第二部分 分规范

      [3] UL1283―1984 电磁干扰滤波器安全标准

      [4] GJB6242―2008 军用EMI电源滤波器规范
