直流电源滤波器
DC power Filters
产品特点 Features
◆针对直流电源线传播的电磁干扰而设计, 优异的共模、差模干扰抑制特性。
The design for EMI conducted by DC power lines, excellent common and differential mode attenuation.
u可按不同性能，工作电流，电压，外形尺寸和端接方式等要求定制
Customization design for different requirements such as performance,rated current,rated viltage,shape dimention and termination methods
使用场合 Application
◆ 用于一次电源的直流输出侧和二次电源的输入输出侧
For DC output sides of primary power supplies, input and output sides of secondary power supplies
技术参数 Technical Data
额定电压 Rated Voltage |
100VDC |
|||||
工作频率 Operating Frequency |
DC |
|||||
耐压试验Test Voltage |
线—线 L―L |
200VDC |
1min |
|||
线—地 L―G |
500VDC |
1min |
||||
气候类别Climatic category |
25/85/21 |
|||||
型号 modle |
额定电流 Rated Current (A) |
电路类型 Electrical Schematics |
端接方式 Termination methods |
|||
输入 Input |
输出 Output |
|||||
FDBB-3W |
3 |
B |
18号电源线 |
18号电源线 |
||
FDBC-6W |
6 |
18号电源线 |
18号电源线 |
|||
FDBD-10L |
10 |
焊片 |
焊片 |
|||
FDBD-20S |
20 |
螺栓 |
螺栓 |
|||
FDTB-3W |
3 |
T |
18号电源线 |
18号电源线 |
||
FDTB-6W |
6 |
18号电源线 |
18号电源线 |
|||
FDTD-10L |
10 |
焊片 |
焊片 |
|||
FDTP-20S |
20 |
螺栓 |
螺栓 |
|||
FDUB-1W |
1 |
U |
18号电源线 |
18号电源线 |
||
FDUB-3W |
3 |
18号电源线 |
18号电源线 |
|||
FDUC-6W |
6 |
18号电源线 |
18号电源线 |
|||
FDUD-6L |
6 |
焊片 |
焊片 |
|||
FDUP-10L |
10 |
焊片 |
焊片 |
|||
FDUE-20S |
20 |
螺栓 |
螺栓 |
|||
FDUS-20S |
20 |
螺栓 |
螺栓 |
|||
FDUF-30S |
30 |
U |
螺栓 |
螺栓 |
||
FDUG-50S |
50 |
螺栓 |
螺栓 |
|||
FDUH-100S |
100 |
螺栓 |
螺栓 |
|||

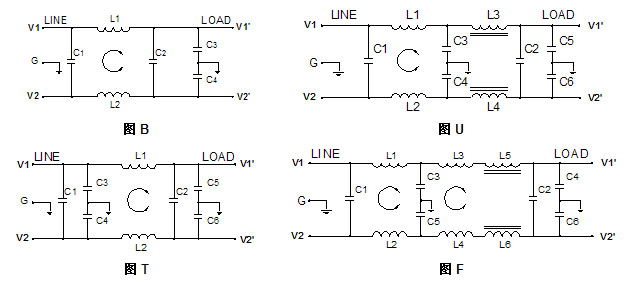

电路类型 Electrical schematics

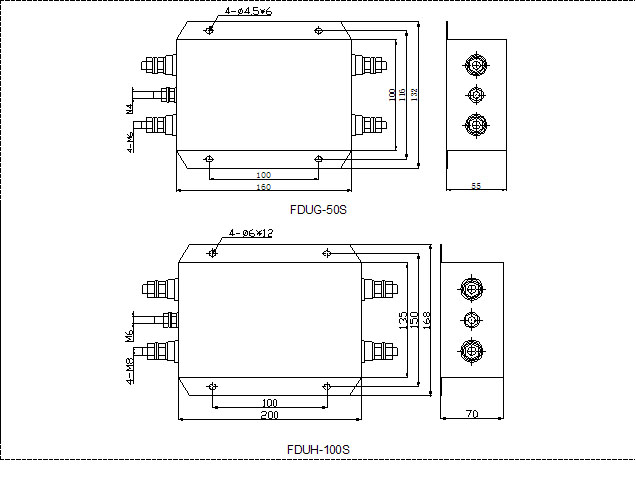

外形尺寸 Shape dimension
