PN8356恒压恒流充电电源管理芯片内置MOS管高精度原边反馈隔离
PN8356恒压恒流充电电源管理芯片内置MOS管高精度原边反馈隔离
产品价格:¥1(人民币)
  • 规格:PN8356/SOP
  • 发货地:深圳
  • 品牌:
  • 最小起订量:1PCS
  • 免费会员
    会员级别:试用会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:汕头市生荣电子实业有限公司

    联系人:杨建成(先生)

    联系手机:

    固定电话:

    企业邮箱:2853080595@qq.com

    联系地址:深圳市福田区华强北振华路深纺大厦B座1803

    邮编:518028

    联系我时,请说是在电子快手网上看到的,谢谢!

    商品详情

      undefined

      undefinedundefinedundefinedundefinedundefinedundefined



      产品介绍
      未标题8356



        • 产品信息
        • 名称: PN88356 SOP-8
        • 品牌: CHIPOWN
        • 输入电压: 9-20V
        • 输出功率: 1-4W
        • 输出电压电流: 5V/0.2A
        • 应用范围:大家电/生活电器
        • 产品特点
        • 1-4W高性能输出可调非隔离AC-DC
        • 电源芯片

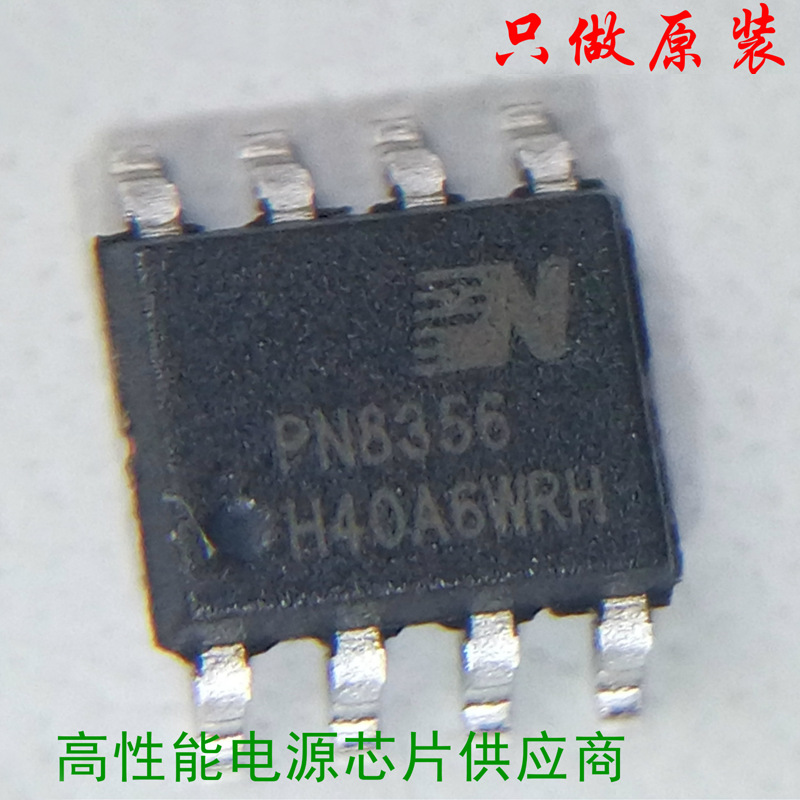

      产品实拍图
      • 未标题8356

        生荣电子实拍图-1

      • undefined

         生荣电子实拍图-2



      产品特写图
      • 未标题8356

        芯朋微原装正品DIP-7

      • 3407904409_956958335

        脚位

      产品方案应用
      • undefined

        输出12V+可控硅

      • undefined

         工字电感应用

      • undefined

        部分参考图-1

      • undefined

         部分参考图-2



      一、产品应用





      二、概述

         PN8356包括高精度的恒压、恒流原边控制器及功率MOSFET,用于高性能、外围元器件精简的充电器和LED照明。PN8356工作在原边检测模式,可省略光耦和TL431。该芯片提供了极为全面的自恢复保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS电阻开/短路保护等。内置高压启动电路和极低的芯片工作电流使得系统能够满足较高的待机功耗标准。在恒流模式,输出电流和功率可通过CS脚的Rs电阻进行调节;在恒压模式,PFM工作模式可获得较高的性能和效率。轻载时,该芯片采用较小的峰值电流工作以减小音频噪声。另外,输出线电阻补偿功能有助于获得较好的负载调整率。



      三、特性

        u     内置650V功率MOSFET

        u     全电压输入范围±5%的电流/电压调整率

        u     可省光耦和TL431

         u     恒压和恒流可调

        u     输出线补偿功能

        u     内置原边电感量补偿电路

        u     无音频噪声

        u     内置高压启动电路

        u     优异全面的保护功能

                     过温保护 (OTP)

        VDD欠压锁定 (UVLO)

                     CS开/短路保护

         开环保护 (OLP)

        VDD过压保护 (OVP)

        安全自动恢复模式

       四、应用领域

       u     电池充电器

       u    LED照明

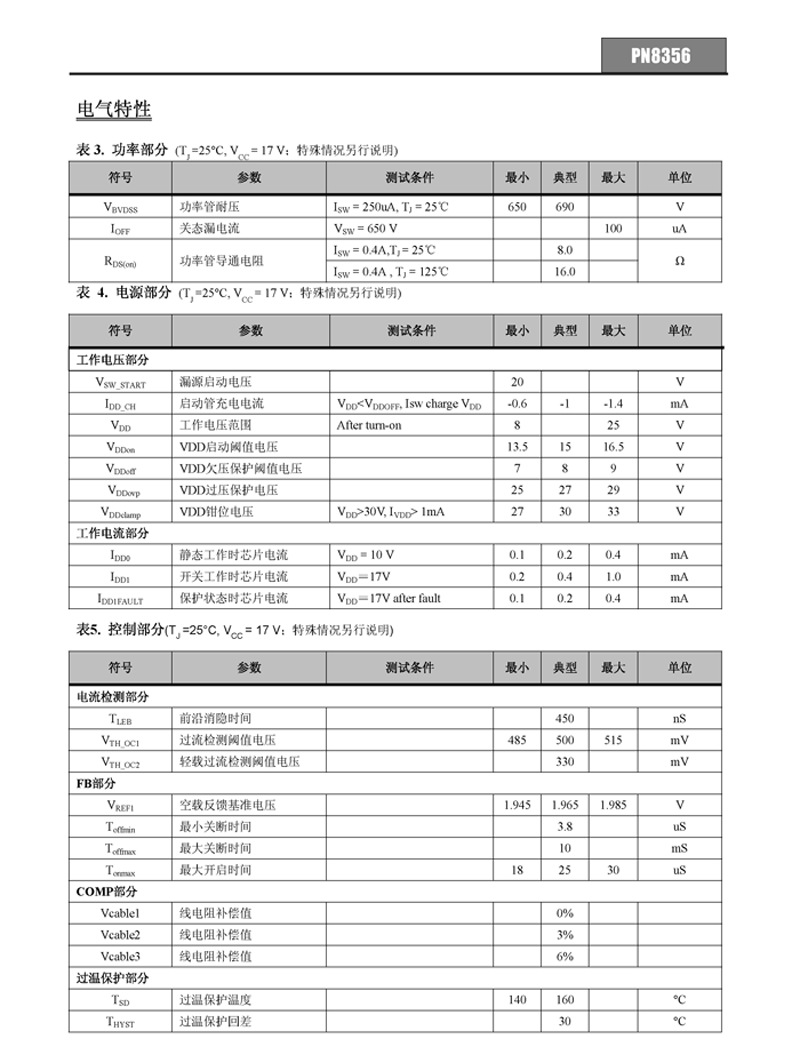

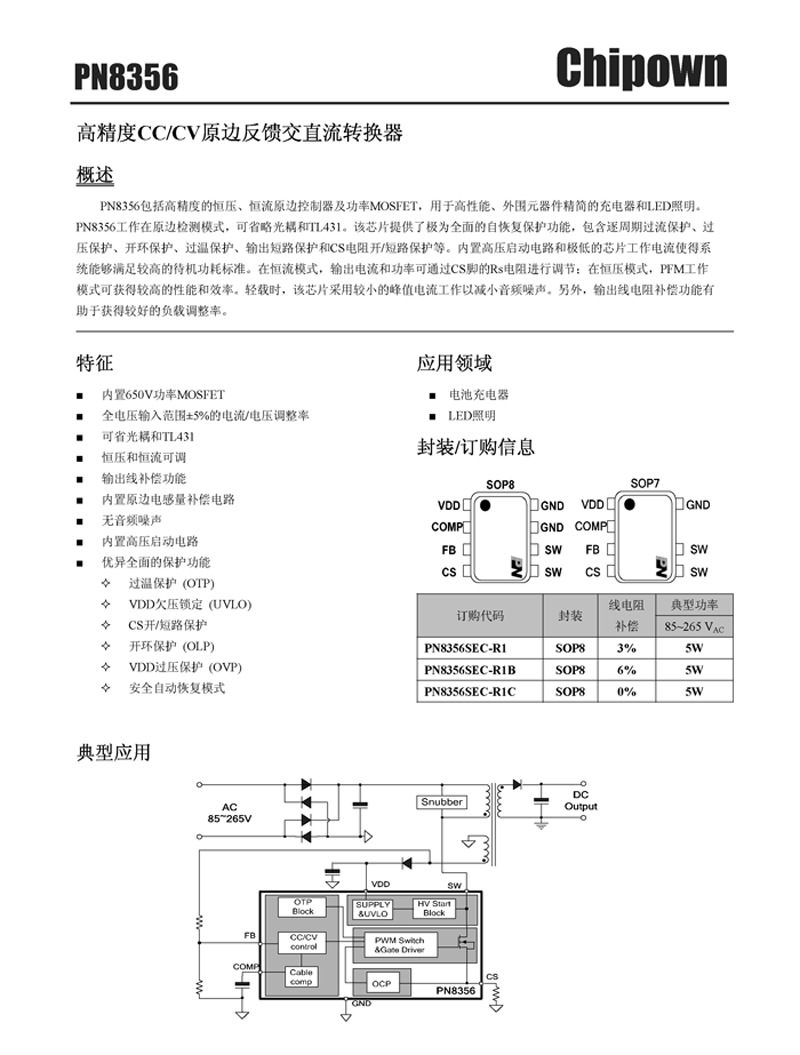

      PN8356规格书鉴赏


      undefined

      undefined

      undefined

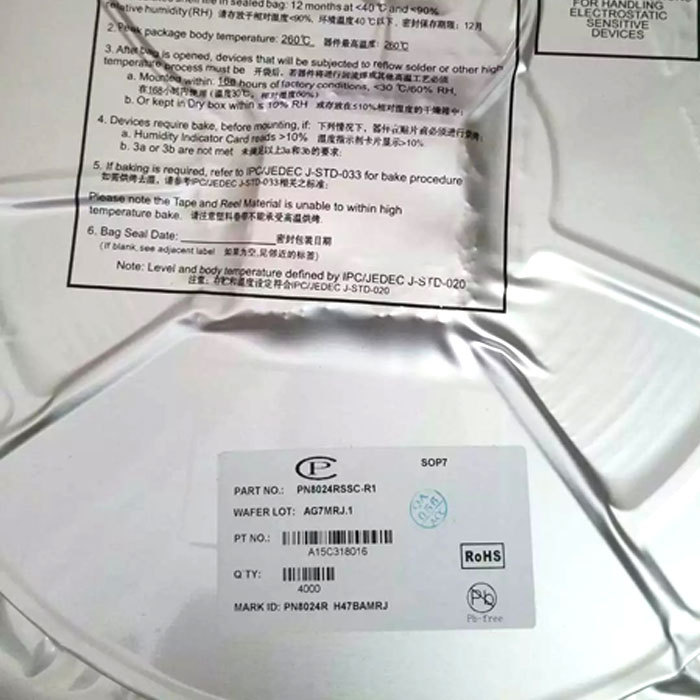

      产品包装图
      • undefined

         4K/盘

      • undefined

         100PCS/管

       undefined

      PN8015R正仿品对比图
        • 芯朋微正品是7个脚位
        • 78
      • vs
        • 外面仿品的是8个脚位
        • undefined


      使用产品的客户鉴赏
