产品简介

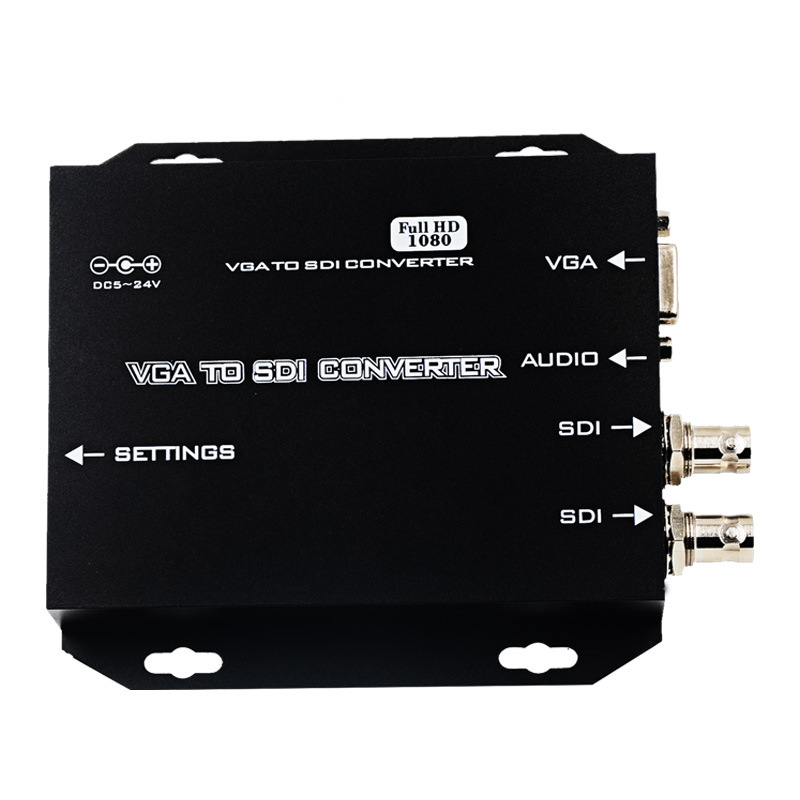

OPR-VS205V  VGA转SDI转换器

VGA转SDI变频高清转换器支持将模拟信号VGA转为高清SDI 信号输出，集成VGA 接收器及SDI 调制器，可方便的将VGA 信号转为SDI 信号，同时转换电路中集成SDRAM，以实现输出SDI信号格式可调整。增添音频输入端口，输入音频可内嵌至SDI信号，以实现音视频同步输出。

产品特性


1. 全高清FULL HD1080P(3G-SDI)，向下兼容高清1080i/720P(HD-SDI)，标清576i/480P(SD-SDI)。
2. 高强稳定兼容性，变频处理技术，工业级电源设计电路，信号分配双通道输出
3. 高清变频芯片处理方案，保障画面高清晰、无失真、无延迟，同时集成SETTINGS切换开关，轮切分辨率列表视频格式，完美兼容SDI显示终端设备。
4. SDI双通道输出设计，可同时连接2个显示器或设备。
5. 支持L/R（3.5mm）音频接口嵌入，让客户使用时音视频同步。
6. 高强稳定性来源于产品工业级电路设计，采用宽电源设计，供电5~24V电压直插输入。基层PCBA使用KB物料与品牌元件，外部使用全铝合金材质，更好的保障产品散热快，抗干扰的特性，7x24H不间断工作可达87600小时以上。
7. 简易操作使用，产品集成P-电源指示灯/I-信号指示灯，通入电源P灯常亮，接入高清信号后I灯常亮，然后使用SETTINGS开关切换到显示器终端最佳显示分辨率。外壳设4个安装孔位，可让客户更加便捷的安装固定。
8. 全高清FULL HD1080P（3G-SDI），向下兼容高清1080i/720P（HD-SDI）标清576i/480P（SD-SDI）。
9. 输入接口：1 x VGA(D-Sub 15pin)

输入与输出信号类型:RGBHV,RGBS,RGsB,RsBsGs

VGA输出分辨率: 1920x1080@60，1680x1050@60Hz，1600x1024@60Hz，1440x900@60Hz，1366x768@60/75Hz，1280x1024@60Hz，1280x800@60Hz，1280x768@60Hz，

1280x720@60Hz，1024x768@60/75Hz，800x600@60Hz

建议最大输入距离:小于10米，在1920*1080@60时

音频接口：3.5mm非平衡立体声音频输入

频率响应：20 Hz ~20kHz

信号类型：立体声（非平衡接法）

音频线：选配3.5mm耳机插孔转RCA-L/R线

输出接口：2 x SDI (BNC)

应用标准：SMPTE 259M,SMPTE 292M,SMPTE 424M,ITU-R BT.601,ITU-R BT,1120

视频格式：270 Mbps SD-SDI、1.485Gbps HD-SDI和2.97Gbps 3G-SDI

建议最大输入距离  3G：140mm.HD:200m.SD:400m.

SDI 输出分辨率: 480i@60Hz，576i@50Hz，720p@50/60Hz

1080i50/60Hz，1080p@25/30/50/60Hz

产品尺寸：135 x 110 x 26mm (5.31” x 4.33” x 1.02”)

重量：0.195kg

产品尺寸：135 x 110 x 26mm (5.31” x 4.33” x 1.02”)

材料：全铝合金

卖点：高强稳定兼容性，变频处理技术，工业级电源设计电路，信号分配双通道输出。

输入接口：1 x VGA(D-Sub 15pin)

输入与输出信号类型:RGBHV,RGBS,RGsB,RsBsGs

VGA输出分辨率: 1920x1080@60，1680x1050@60Hz，1600x1024@60Hz，1440x900@60Hz，1366x768@60/75Hz，1280x1024@60Hz，1280x800@60Hz，1280x768@60Hz，

1280x720@60Hz，1024x768@60/75Hz，800x600@60Hz

建议最大输入距离:小于10米，在1920*1080@60时

音频接口：3.5mm非平衡立体声音频输入

频率响应：20 Hz ~20kHz

信号类型：立体声（非平衡接法）

音频线：选配3.5mm耳机插孔转RCA-L/R线

输出接口：2 x SDI (BNC)

应用标准：SMPTE 259M,SMPTE 292M,SMPTE 424M,ITU-R BT.601,ITU-R BT,1120

视频格式：270 Mbps SD-SDI、1.485Gbps HD-SDI和2.97Gbps 3G-SDI

建议最大输入距离  3G：140mm.HD:200m.SD:400m.

SDI 输出分辨率: 480i@60Hz，576i@50Hz，720p@50/60Hz

1080i50/60Hz，1080p@25/30/50/60Hz

电源接口：1 x DC_2.1mm

适配电源输入：AC110~220V 50/60Hz

电源输入：DC5~24V ±500mA

适配器规格：标配国标/美标，选配英规，欧规

功耗：Max 5W

整机静电防护：1a 接触放电 3级
1b 空气放电 3级
执行标准：IEC61000-4-2

平均无故障时间（MTBF）：大于30000小时

工作温度：-25~80℃

湿度（无凝结）:0~95%

包装盒尺寸：220 x 162 x 60mm (8.66” x 6.38” x 2.36”)

包装盒净重：0.385kg

包装盒毛重：0.400kg

包装箱尺寸：520 x 455 x 315mm (20.47” x 17.91” x 12.40”)

包装箱净重：11.550kg（30个产品一箱）

包装箱毛重：12.000kg
