日本Mitutoyo三丰数显千分表543-470B
数显指示表
ID-CX ABSOLUTE 数显指示表
543 系列 — 标准型
产品简介：
? 指示表打开后，ABS (absolute) 传感器可恢复最后的原点位置。
? 三丰公司的 ABSOLUTE 线性编码器，因消除了超速误差而使可靠性得以提高。
? 通过设定上限和下限值，可进行公差判定测量。
? 仅一块电池就能实现连续使用约 7,000 小时的使用寿命。
? 配有数据输出端口，使其能连入测量网络系统和统计过程控制系统。
日本Mitutoyo三丰数显千分表543-470B
规格
精度 : 参见规格 (不包括量化误差)
分辨力 : 0.01mm 型 0.01mm
0.001mm 型 0.01mm/0.001mm
显示 : 6 位 LCD 指示
长度基准 : ABSOLUTE 静电电容式线性编码器
反应速度 : 无限制 (不支持扫描型测量)
测力 : 参见规格
轴套直径 : 8mm (ISO/JIS 型)
电池 : SR44 (1 个), 938882 用于数显显示(标准附件)
电池寿命 : 正常使用情况下约为 7,000 小时
尘 / 水防护等级 : 达到 IP42 防护等级
日本Mitutoyo三丰数显千分表543-470B
功能
原点设置、调零、GO/±NG 判断、计数方向转换、自动电源开 / 关、内置计算、函数锁定、数据保持、数据输出
警告 : 低电压、计算误差、溢出错误、公差极限设置错误
选件
21EZA198: 测杆提升杆 (12.7mm ISO/JIS 型)
21EZA105: 测杆提升旋钮 (12.7mm ISO/JIS 型)*
21EZA197: 测杆提升旋钮 (25.4mm 型)
21EZA200: 测杆提升旋钮 (50.8mm 型)
540774: 测杆提升线缆 12.7mm 和 25.4mm
02ACA571: 附加测杆弹簧 (25.4mm 型)**
02ACA773: 附加测杆弹簧 (50.8mm 型)**
101040: 带中心耳后盖 (25.4mm 和50.8mm, ISO/JIS 型)
137693: 测杆提升杆
(测量范围 : 25.4 和 50.8mm) (25.4mm 和 50.8mm 型号作为标准配置)
* 不适于低测力型
** 指示表反向定位时使用
? U-WAVE-T 连接电缆 (160mm): 02AZD790F
脚踏开关 : 02AZE140F
? SPC 电缆 :
1m (905338)
2m (905409)
? USB-ITN-F (2m) : 06AFM380F
? 三丰 Digimatic 微型处理器
DP-1VA LOGGER: 264-505DC
规格
回程误差 : 分辨力为 0.01mm ：0.02mm 以下
分辨力为 0.001mm ：0.002mm 以下
重复精度 : 分辨力为 0.01mm ：0.01mm 以下
分辨力为 0.001mm ：0.002mm 以下
性能参数
公制型
|
分辨率 |
货号 |
测量范围 |
精度 |
测力 |
备注 |
|
|
带耳后盖 |
平型后盖 |
|||||
|
0.001mm |
543-390 |
543-390B |
12.7mm |
0.003mm |
1.5N 以下 |
ISO/JIS 型 |
|
0.001mm |
543-394 |
543-394B |
12.7mm |
0.003mm |
0.4N-0.7N |
ISO/JIS 型 （低测力） |
|
0.001mm |
— |
543-470B |
25.4mm |
0.003mm |
1.8N 以下 |
ISO/JIS 型 |
|
0.001mm |
— |
543-490B |
50.8mm |
0.005mm |
2.3N 以下 |
ISO/JIS 型 |
|
0.01mm |
543-400 |
543-400B |
12.7mm |
0.02mm |
0.9N 以下 |
ISO/JIS 型 |
|
0.01mm |
543-404 |
543-404B |
12.7mm |
0.02mm |
0.2N-0.5N |
ISO/JIS 型 （低测力） |
|
0.01mm |
— |
543-474B |
25.4mm |
0.02mm |
1.8N 以下 |
ISO/JIS 型 |
|
0.01mm |
— |
543-494B |
50.8mm |
0.04mm |
2.3N 以下 |
ISO/JIS 型 |
滞后量: 0.001mm/0.01mm 分辨率类型: 0.002mm
0.01mm 分辨率类型: 0.02mm
重复精度: 0.001mm/0.01mm 分辨率类型: 0.002mm
0.01mm 分辨率类型: 0.02mm
英制／公制型
|
分辨率 |
货号 |
测量范围 |
精度 |
测力 |
备注 |
|
|
带耳后盖 |
平型后盖 |
|||||
|
.00005"/0.001mm |
543-391 |
543-391B |
.5" |
.0001" |
1.5N 以下 |
ISO/JIS 型 |
|
.00005"/0.001mm |
543-392 |
543-392B |
.5" |
.0001" |
1.5N 以下 |
ANSI/AGD 型 |
|
.00005"/0.001mm |
543-395 |
543-395B |
.5" |
.0001" |
0.4N-0.7N |
ISO/JIS 型 (低测力) |
|
.00005"/0.001mm |
543-396 |
543-396B |
.5" |
.0001" |
0.4N-0.7N |
ANSI/AGD 型(低测力) |
|
.00005"/0.001mm |
— |
543-471B |
1" |
.0001" |
1.8N以下 |
ISO/JIS 型 |
|
.00005"/0.001mm |
— |
543-472B |
1" |
.0001" |
1.8N以下 |
ANSI/AGD 型 |
|
.00005"/0.001mm |
— |
543-491B |
2" |
.0002" |
2.3N 以下 |
ISO/JIS 型 |
|
.00005"/0.001mm |
— |
543-492B |
2" |
.0002" |
2.3N 以下 |
ANSI/AGD 型 |
|
.0005"/0.01mm |
543-401 |
543-401B |
.5" |
.001" |
0.9N 以下 |
ISO/JIS 型 |
|
.0005"/0.01mm |
543-402 |
543-402B |
.5" |
.001" |
0.9N 以下 |
ANSI/AGD 型 |
|
.0005"/0.01mm |
543-405 |
543-405B |
.5" |
.001" |
0.2N-0.5N |
ISO/JIS 型 (低测力) |
|
.0005"/0.01mm |
543-406 |
543-406B |
.5" |
.001" |
0.2N-0.5N |
ANSI/AGD 型(低测力) |
|
.0005"/0.01mm |
— |
543-475B |
1" |
.001" |
1.8N以下 |
ISO/JIS 型 |
|
.0005"/0.01mm |
— |
543-476B |
1" |
.001" |
1.8N以下 |
ANSI/AGD 型 |
|
.0005"/0.01mm |
— |
543-495B |
2" |
.001" |
2.3N 以下 |
ISO/JIS 型 |
|
.0005"/0.01mm |
— |
543-496B |
2" |
.001" |
2.3N 以下 |
ANSI/AGD 型 |

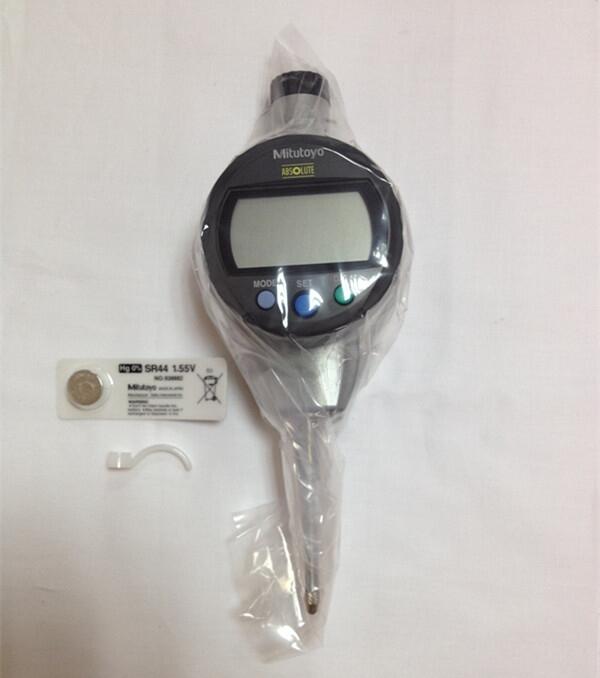

产品图片：
产品尺寸
