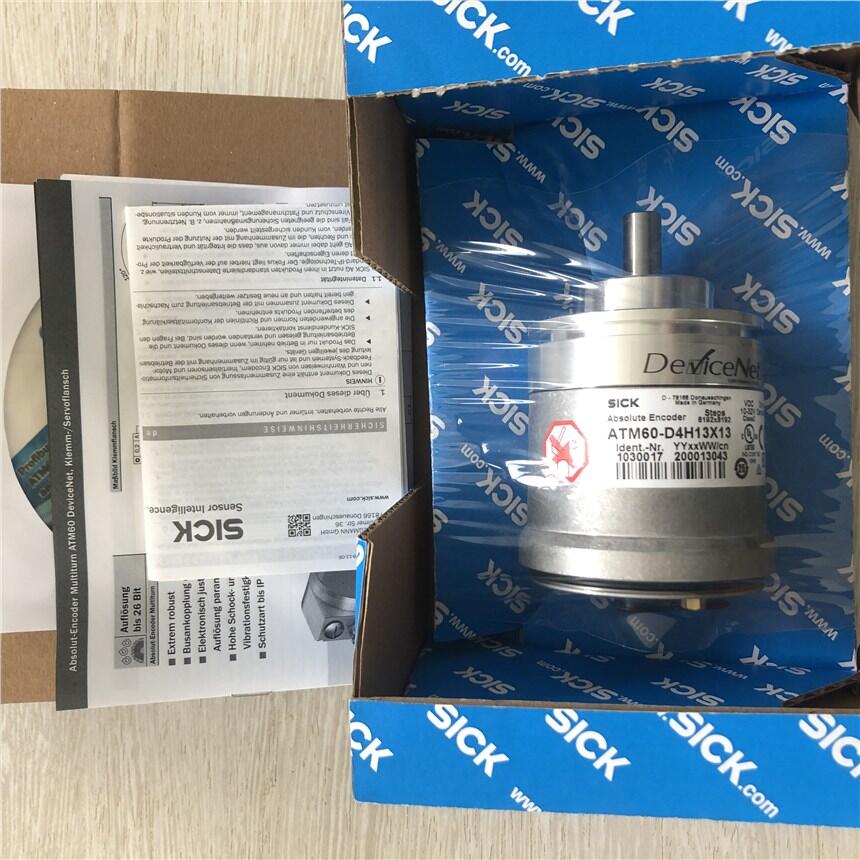

德国西克SICK ATM60-D4H13x13绝对值型编码器
德国西克SICK ATM60-D4H13x13绝对值型编码器
产品价格：￥3700（人民币）
  • 规格：ATM60-D4H13x13
  • 发货地：南通市
  • 品牌：
  • 最小起订量：1个
    • 立即询价 进入商铺
    南通惠度工控设备有限公司
    诚信商家
    会员级别：钻石会员
    认证类型：企业认证
    企业证件：通过认证
    认证信息：南通惠度工控设备有限公司

    商铺名称：南通惠度工控设备有限公司

    联系人：李波（先生）

    联系手机：

    固定电话：

    企业邮箱：18682326993@163.com

    联系地址：

    邮编：

    联系我时，请说是在电子快手网上看到的，谢谢！

    商品详情
      • 性能
        分辨率（每圈步数 x 圈数） 13 bit x 13 bit (8,192 x 8,192)
        误差极限 G 0.25° 1)
        重复标准偏差 σr 0.1° 2)
        • 1) 根据 DIN ISO 1319-1，上方和下方误差极限情况取决于安装情况，适用于对称情况，即上、下方向的偏差量相同.
        • 2) 根据 DIN ISO 55350-13；68.3% 的测得值处于范围内.
      • 接口
        通讯接口 DeviceNet?
        数据协议 DeviceNet 规格，2.0 版本
        地址设置 0 ... 63, 指拨开关或协议
        数据传输率

        指拨开关或协议, 125 kBaud

        250 kBaud

        500 kBaud

        状态信息 双色 LED 网络状态指示灯
        总线连接 指拨开关 1)
        初始化时间 1,250 ms 2)
        位置数据生成时间 + 0.25 ms
        SSI
        SET（电子调节） 通过预设按钮或协议
        • 1) 只能连接至最终设备.
        • 2) 此后可读取有效位置.
      • 电气参数
        连接类型 DeviceNet 连接适配器 1)
        供电电压 10 ... 32 V
        极性反接保护 ?
        MTTFd：危险故障间隔时间 150 年 (EN ISO 13849-1) 2)
        • 1) 需单独订购总线适配器.
        • 2) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.
      • 机械参数
        机械规格 实心轴, 夹紧法兰
        轴直径 10 mm
        轴长 19 mm
        重量 0.59 kg
        材料、轴 不锈钢
        材料，法兰 铝
        材料、外壳 压铸铝
        启动转矩

        2.5 Ncm, 使用轴密封环

        0.5 Ncm, 无轴密封环

        工作转矩

        1.8 Ncm, 使用轴密封环

        0.3 Ncm, 客户可自行移除轴封

        允许轴负载

        300 N / 径向

        50 N / 轴向

        转动惯量 35 gcm2
        轴承使用寿命 3.6 x 109 转
        角加速度 ≤ 500,000 rad/s2
        工作转速 ≤ 6,000 min?1
      • 环境参数

        电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-3
        外壳防护等级

        IP67, 使用轴密封环 (根据 IEC 60529 标准)

        IP43, 无轴密封，无密封的编码器法兰 (根据 IEC 60529 标准)

        IP66, 无轴密封，密封的编码器法兰 (根据 IEC 60529 标准)

        允许相对湿度 98 %
        运行温度范围 –20 °C ... +85 °C
        储存温度范围 –40 °C ... +125 °C, 无包装
        抗冲击能力 100 g, 6 ms (根据 EN 60068-2-27)
        抗振能力 20 g, 10 Hz ... 2,000 Hz (根据 EN 60068-2-6)
