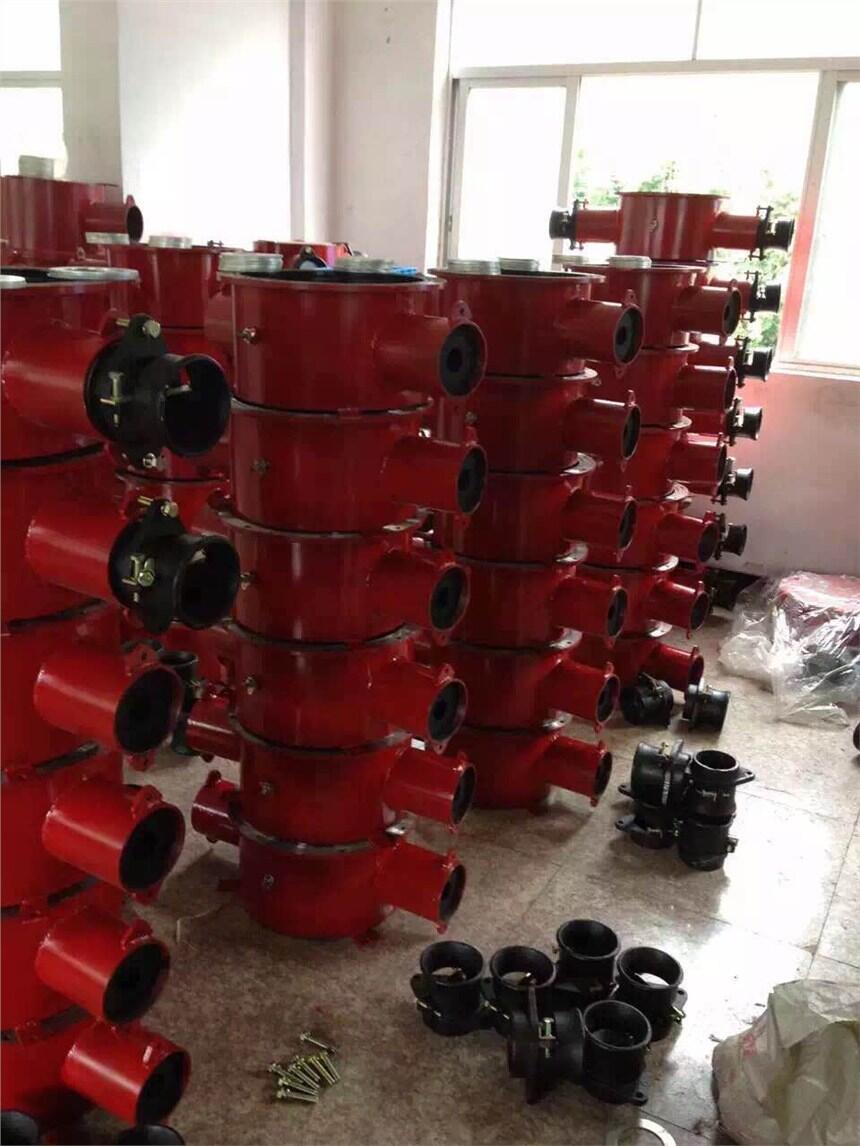

BHG2-400/10-2G矿用隔爆型高压电缆接线盒
1  适用范围与用途
BHG2系列矿用隔爆型高压电缆接线盒(以下简称接线盒)适用于具有爆炸性气体(甲烷)环境的煤矿井下，在交流50Hz、电压至10kV的供电网路中作照明、信号、动力电缆连接的分支之用。接线盒为不间断工作制。

接线盒可在下列条件下正常使用：

a.海拔不超过2000m；
b.周围环境温度一般为：-20℃-+40℃；
c.周围空气相对湿度不大于95%(25℃时)；
d.在无显著摇动和冲击振动的地方；
e.在含有爆炸性气体的煤矿井下；非采掘面工作；
f.污染等级：3级；
g.安装类别：Ⅲ类。
2  型号含义
2.1 产品型号含义

煤矿用高压电缆接线盒

BHG2-400/10-2G 10(6) 400 85-95 75
BHG2-400/10-3G 10(6) 400 85-95 75
BHG2-500/10-2G 10(6) 500 85-95 80
BHG2-500/10-3G 10(6) 500 85-95 80
2.2 防爆型式：矿用隔爆型；防爆标志：ExdIMb。
2.3 执行标准： GB3836-2010、MT/T 1100-2009。
3  主要参数
3.1 接线盒的主要技术参数见表1
表1  主要技术参数
型    号 额定电压
kV 额定电流
A 电缆外径
 mm 产品重量  kg
煤矿用高压电缆接线盒
BHG2-400/10-2G 10(6) 400 85-95 75
BHG2-400/10-3G 10(6) 400 85-95 75
BHG2-500/10-2G 10(6) 500 85-95 80
BHG2-500/10-3G 10(6) 500 85-95 80
3.4 接线盒应承受交流50Hz、28kV的工频耐压试验，历时1min而无击穿或闪络现象。
4  产品结构
4.1 接线盒由隔爆外壳(壳体、盖)、绝缘接线座、电缆引入装置及内外接地装置等组成。
4.2 壳体与盖材质为Q235-A钢板，二者以平面隔爆接合面连接并用螺栓紧固。
4.3绝缘接线座采用上釉陶瓷压制，具有优良的电气性能。
5  外形安装尺寸
接线盒的外形尺寸见图1。
