4WEH16E7X/6HG24N9ETK4/B10武穴黎翔机电设备有限公司。现货供应S30P05-1X，数量6台。欢迎您来电

咨询。询价热线：18934630908.微信：189346306908.QQ:781992875

操作类型（内部或外部先导控制）：电液（型号 WEH）



用于底板安装
油口安装面符合 ISO 4401
三位四通、二位四通或二位三通型号
弹簧或液压对中，弹簧端位置或液压端位置
湿式插脚的直流或交流线圈，可选
电气连接作为单个或对中连接
可选型号：
- 手动应急操作
- 切换时间调整
- 主阀通道 P 中的预载阀
- 行程设置和/或阀芯位置监控
材料编号 材料描述
供货方案 件
R901432406  4WEH 10 W4X/6EG24N9EK4/10B08

R900378103   4 WEH 10 C1-2X/6AG24NTZ5L/B08


R900495564   4 WEH 10 C2X/6AE

R900419586   4 WEH 10 C2X/6AET

R900427284   4 WEH 10 C2X/6AG110NES2Z4

方向阀型号 WEH…R900492570
4 WEH 16 C5X/6AG110NEZ4

R9004995094 WEH 16 C5X/6AG12ND/5 SO 388

R9003468754 WEH 16 C5X/6AG12NED/P4,5D1/5

R9004118004 WEH 16 C5X/6AG12NETSZ4

R9003546204 WEH 16 C5X/6AG12NEZ4/B08/P4,5/5

R9003826754 WEH 16 C5X/6AG196NESZ4/P4,5

R9003823404 WEH 16 C5X/6AG196NESZ5L

R9003824284 WEH 16 C5X/6AG196NESZ5L/P4,5

R9004944194 WEH 16 C5X/6AG24N9ESZ5L/P4,5

R9003709714 WEH 16 C5X/6AG24N9S2Z4/T08

R9003912214 WEH 16 C5X/6AG24N9TS2Z4

R9003768684 WEH 16 C5X/6AG24NES2Z4/P4,5


R9003719834 WEH 16 C5X/6AG24NES2Z5L/B10/P4,5

R9004145134 WEH 16 C5X/6AG24NESZ4/P4,5

R9004842724 WEH 16 C5X/6AG24NESZ5L
阀类型 WEH 是带电液液压操作的方向滑阀。该阀控制流体的启动、停止和

方向。方向阀的基本构成为带壳体的主阀 (1)、主控制阀芯 (2)、一个或

两个复位弹簧 (3.1) 和 (3.2) 以及带有一个或两个线圈“a”(5.1) 和/

或“b”(5.2) 的先导控制阀
R9003800014 WEH 16 C5X/6AG24NETD/P4,5/5

R9003332294 WEH 16 C5X/6AG24NETDZL/5

R9003684464 WEH 16 C5X/6AG24NETS2Z4

R9003570424 WEH 16 C5X/6AG24NETS2Z4/P4,5

R9004944294 WEH 16 C5X/6AG24NETS2Z5L

R9004182174 WEH 16 C5X/6AG24NETS2Z5L/P4,5

R9004949554 WEH 16 C5X/6AG24NETSZ4

R9004134294 WEH 16 C5X/6AG24NETSZ4/P4,5

R9004282864 WEH 16 C5X/6AG24NETSZ4/V

R9003456944 WEH 16 C5X/6AG24NETSZ5L
(4)。主阀中的主控制阀芯 (2) 通过弹簧或建压的方式保持在零位置或初

始位置。在初始位置，两个弹簧腔 (6) 和 (8) 通过先导控制阀 (4) 在

卸压状态下连接到油箱。通过控制油路 (7) 对先导控制阀进行先导供油。

供油可通过内部或外部进行（外部供油通过油口 X 实现）。对先导控制阀

进行操作时（例如通过线圈“a”），先导控制阀芯 (10) 会移动至左侧

，从而对弹簧腔 (8) 进行先导加压。弹簧腔 (6) 保持卸压状态。先导压

力作用于主控制阀芯 (2) 的左侧并使其克服弹簧 (3.1) 力移动。这样就

会使主阀中的油口 P 与 B 相连接，油口 A 与 T 相连接。线圈切断时，

先导控制阀芯 (10) 复位至初始位置（脉冲阀芯除外）。弹簧腔 (8) 卸

载至油箱。先导油回油可以（通过通道 T）内部实现或（通过通道 Y）外

部实现。可选手动应急操作 (9) 能够在线圈不通电的情况下移动先导控制

阀芯 (10)。武穴黎翔机电设备有限公司。现货供应S30P05-1X，数量6台。欢迎您来电

咨询。询价热线：18934630908.微信：189346306908.QQ:781992875

注意：
材料编号 材料描述
供货方案 件 期望发货日期
R996961208

4 WEH 16 J2 7X/6EG24N9ESK4/B10 BAUGLEICH

1


R900412119

4 WEH 16 J2-5X/6AG24NETSZ5L/5

1


R900386134

4 WEH 16 J2-5X/6AW120-60NDL/B08/5

1


R900490285

4 WEH 16 J2-5X/6AW120-60NETS2DZL/5

1


R900363513

4 WEH 16 J2-5X/6AW120-60NEZ4/B10/5

1


R900356544

4 WEH 16 J3-5X/6AG24ETSZ4

1


R900398716

4 WEH 16 J3-5X/6AG24NETS2Z5L

1


R900356612

4 WEH 16 J3-5X/6AW110-60ETSZ4

1


R900335071

4 WEH 16 J33-6X/6AG24NETDZL/P4,5

1


R900396099

4 WEH 16 J34-5X/6AG24NETS2Z5L

1


R900349898

4 WEH 16 J34-5X/6AG24NETS2Z5L/10

1


R900397733

4 WEH 16 J5X/6AG110ES2Z5L

1


R900366763

4 WEH 16 J5X/6AG110NES2Z4

1


R900489606

4 WEH 16 J5X/6AG110NES2Z5L

1


R900393394

4 WEH 16 J5X/6AG110NESZ4

1


R900491725

4 WEH 16 J5X/6AG110NETS2Z4

1


R900485445

4 WEH 16 J5X/6AG110NETS2Z5L

1


R900490693

4 WEH 16 J5X/6AG110NETS2Z5L/P4,5

1


R900335720

4 WEH 16 J5X/6AG110NETSZ5L

1


R900411072

4 WEH 16 J5X/6AG110NS2Z5L

1


R900488391

4 WEH 16 J5X/6AG110NS2Z5L/B10

1


R900485878

4 WEH 16 J5X/6AG110NTS2Z4

1


R900485444
武穴黎翔机电设备有限公司。现货供应S30P05-1X，数量6台。欢迎您来电

咨询。询价热线：18934630908.微信：189346306908.QQ:781992875
4 WEH 16 J5X/6AG110NTS2Z5L

1


R900413398

4 WEH 16 J5X/6AG110NTSZ5L

1


R900370035

4 WEH 16 J5X/6AG125NZ5L/V/5
弹簧腔 (6) 和 (8) 中的复位弹簧 (3.1) 和 (3.2) 即使在垂直阀位置时

也可在无先导压力的情况下将主控制阀芯 (2) 保持在中心位置。

由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使

用寿命的延长而增加。带有主控制阀芯压力对中的三位四通方向阀，型号

WEH…H

主阀中的主控制阀芯 (2) 通过两个端表面的建压保持在零位置。一个对中

衬套 (12) 置于壳体上并固定控制阀芯位置。通过一个端表面的卸压，主

控制阀芯 (2) 将移动到切换位置。卸载的控制阀芯端面通过先导控制阀将

回流的先导油排到通道 Y（外部）。

注意：
在此型号中，弹簧 (3.1) 和 (3.2) 没有复位功能。在已卸压条件下，水

平安装的弹簧会使主控制阀芯 (2) 保持在中心位置。

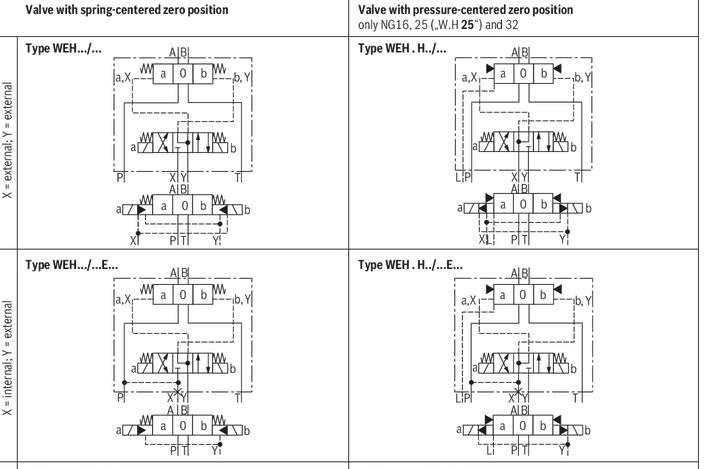

先导油供油（原理图）型号 WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。

型号 WEH…E…
先导油通过主阀的通道 P 实现 内部 供油（请参阅技术数据）。

先导油通过通道 Y 流入油箱实现 外部 回油。在底板中，油口 X 为关闭

状态。

型号 WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y

为关闭状态。

型号 WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭

状态。

节流插件

如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件

(5)（请参阅下文）。节流插件 (5) 插入到先导控制阀的通道 P 中。先

导油供油修改只能由经过授权的专业人员执行或返厂执行！

先导油 外部供油 X 或回油 Y： ?
必须遵守先导控制阀最大允许工作参数（请参阅样本 23178）！ ‐
最大先导压力：请遵守技术数据的要求！ ‐
先导油供油 内部 （型号“ET”和“E”）： ?
最小先导压力：请遵守技术数据的要求！ ‐
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节

流插件 。 ‐
与型号“H”连接时，也需要 减压阀“D3” （请参阅切换时间调整）。阀

芯位置（液压终端位置）：仅限符号 C、D、K、Z、Y
- 3 切换位置（液压对中）：仅限 NG16、NG25（“4W.H 25”）和 NG32
2) 仅支持电液液压操作（型号 WEH）
3) 先导油外部供油 X 或回油 Y：
- 必须遵守先导控制阀最大允许工作参数（请参阅样本 23178）！
- 最小先导压力：请参阅技术数据！
- 最大先导压力：请参阅技术数据！
4) 先导油供油内部（型号“ET”和“E”）：
- 最小先导压力：请参阅技术数据！
- 最大先导压力：请参阅技术数据！
先导压力较高时，需要使用减压阀“D3”（如果不使用减压阀，则先导压

力 = 油口的工作压力！）。4WEH22J73/6EG24N9ETK4/B10，

4WEH16J70/6EG24N9K4/B08P4.5，4WEH22J76/6EG24N9ETS2K4/B10，

4WEH22J70/6EG24N9ETK4/B10 ，4WEH16H73/6EG24N9ETK4/B10，

4WEH16J72/6EG24N9ETS2K4/B10，H-4WEH25J66/6EG24N9ETK4，H-

4WEH16J7X/6EG24N9ETK4 ，H-4WEH16D7X/6EG24N9ETRK4B15，

4WEH16Y7X/GAG24NETK4， 4WEH25E50/6AW230 ，

4WEH16E7X/6EG24N9ETK4，4WEH22H72/6EG24N9TS2K4 ，

4WEH16E70/6EG24N9ETK4，H-4WEH25G62/6SG24N9TK4，

4WEH16E70/6SG24N9ETK4，4WEH16E72/6SG24N9ETK4/B10，H-

4WEH25G60/6SG24N9TK4， 4WEH16D72/6EG24N9EK4，

4WEH16E7X/6EG24N9EK4，44WEH16J7X/6EG24N9ETS2K4/V，

4WEH22HD7X/0F6EG24N9EK4/B10D3，4WEH25J7X/6EG24ETS2Z4，H-

4WEH25HD62/OF6EG24N9EK4/B12，H-4WEH25R60/6EG24N9ETK4V ，

4WEH10E45/6AG24N9ETK4，4WEH32L62/6AG24N9K4， 4WEH16E70/6SG24

，H-4WEH25G6/6SG24N9K4，4WEH16E61/6EG24NETZ5LB10，

4WEH16D50/6AG24NETZ5L.24VDC，4WEH25J50/6AW220-50NZ4，

4WEH16E73/6EG24N9ETSK4 ，4WEH16D50/6AG24NETZ5，

4WEH25J6X/6EG24N9ES2K31，4WEH16J7X/6EG24N9ES2K31，

4WEH22JZX/6EG24N9ES2K4 ，,4WEH10J45/6EW230N9ETSK4/B10，

4WEH10D45/6EW230N9ETSK4/B10，4WEH16E7X/GEG24N9ETK4，

4WEH22E7X/GEG24N9ETKS，4WEH16G50/6AG24NESZ4，

4WEH25J66/6EG24N9ETS2K4，4WEH16E71/6EG24N9TK4+Z4，H-

4WEH25G6X/6EG24N9TK4+Z4，4WEH16J62/EG24N9K4/V，

4WEH16E7X/6HG24N9ETK4/B10，H-4WEH25G60/6SG24N9TK4 ，

4WEH25J66/6EG24N9ETS2K4 ，4WEH10D44/6EG24N9TK4B10 ，

4WEH16E72/6EW100N9TS2DJL ，4WEH16JB/6AG24N9EK4，

4WEH16E7X/6EG24N9ETK4，4WEH16E72/6EW100N9TS2DJL，Z4WEH10E63-

50/4KE24N9ETK4，4WEH16E72/6EW100N9TS2DJL,4WEH16E7X/6EG24N9ETK4

，4WEH25E50/6AW230 ，4WEH16E72/6EW100N9TS2DJL，

4WEH16E72/6HG24N9EK4，H-4WEH25G67/6HG24N9TK4,，

4WEH16E72/6EW100N9TS2DJL，4WEH10J7X/OF6AW230N9ETK4QNAG24，

4WEH10Y7X/OF6AW230N9ETKOMAG24/，4WEH16E7X/6EG24N9ETK4 ，

4WEH16J50/6AG24 ，4WEH10J3X/EG24NZ5L，4WEH16J50/AG24NETZ5L，

4WEH16E70/6SG24N9ETK4/ ，H-4WEH25G6X/6SG24N9TK4，

4WEH16E73/6HG24N9ETK4/B10 ，H-4WEH25G6X/6SG24N9TK4 ，

4WEH16E7X/6EG24N9ETK4， 4WEH16J-

50/6AG24N9K4,4WEH10J33/EG24NZ5L，4WEH16J50/AG24NETZ5L，

4WEH16E73/6SG24N9ETK4/，H-4WEH25G6X/6SG24N9TK4，

4WEH16J61/CG24NETZ5L，4WEH16E7X/6SG24N9ETK4， H-

4WEH25G6X/6SG24N9TK4 ，H4WEH16E7X6EG24NET/B15P4.5 ，4WEH 22

D7X/6EG24N9ETK4 ，H-4WEH16E-7X/6AG24NTK4+57292 ，H-4WEH25G-

6X/6AG24NTK4+57292，
    二位四通和三位四通方向阀,
    4WEH...型先导控制
    4WH…型外部先导控制
    该阀用于控制液流的开启、停止和方向
    电一液操作(WEH)
    液压操作(WH)
    底板安装
    安装面按DIN 24340 A型，
WE6TB6X/EW220RNZ5L 4WE6U6X/EG24N9K4 4WE6U6X/EG24NZ5L

4WE6U6X/EW220N9K4 4WEH10H4X/6EW220-50NTZ5L

4WEH10H4X/6EG24NTZ5L 4WEH10R4X/6EW220-50NZ5L

4WEH10R4X/6EG24NZ5L 4WEH10R4X/6EW220-50NEZ5L

4WEH10R4X/6EG24NEZ5L 4WEH10R4X/6EW220-50NETZ5L

4WEH10R4X/6EG24NETZ5L 4WEH10R4X/6EW220-50NTZ5L

4WEH10R4X/6EG24NTZ5L 4WEH10L4X/6EW220-50NZ5L

4WEH10L4X/6EG24NZ5L 4WEH10L4X/6EW220-50NEZ5L

4WEH10L4X/6EG24NEZ5L 4WEH10L4X/6EW220-50NETZ5L

4WEH10L4X/6EG24NETZ5L 4WEH10L4X/6EW220-50NTZ5L

4WEH10L4X/6EG24NTZ5L   4WEH10U4X/6EW220-50NZ5L

4WEH10U4X/6EG24NZ5L 4WEH10U4X/6EW220-50NEZ5L

4WEH10U4X/6EG24NEZ5L 4WEH10U4X/6EW220-50NETZ5L

4WEH10U4X/6EG24NETZ5L 4WEH10U4X/6EW220-50NTZ5L

4WEH10U4X/6EG24NTZ5L   4WEH10T4X/6EW220-50NZ5L

4WEH10T4X/6EG24NZ5L 4WEH10T4X/6EW220-50NEZ5L

4WEH10T4X/6EG24NEZ5L 4WEH10T4X/6EW220-50NETZ5L

4WEH10T4X/6EG24NETZ5L 4WEH10T4X/6EW220-50NTZ5L

4WEH10T4X/6EG24NTZ5L   4WEH10F4X/6EW220-50NZ5L
 弹簧或压力对中
    弹簧或压力偏置,
    湿式直流和交流电磁铁，可选择
    应急手动操作，可选择
    单个或集中电器连接

    切换时间调节，可选择
    主阀P口预压阀，可选择。
    辅助元件按样本活页RC 24 830
    ·主阀芯行程限位，可选择
    ·主阀芯行程限位和／或终端位置指示，可选择
    ·主阀芯感应或机械式行程开关
    （接近型），可选择.
    4一通型
    操作形式
    电．液
    液压
    通径
    通径10
    通径16
    通径25（型号4W.H 22.7X/
    通径25（型号4W.H 25.6X/
    通径32
    阀芯重定
    弹簧4WEH10F4X/6EG24NZ5L 4WEH10F4X/6EW220-50NEZ5L

4WEH10F4X/6EG24NEZ5L 4WEH10F4X/6EW220-50NETZ5L

4WEH10F4X/6EG24NETZ5L 4WEH10F4X/6EW220-50NTZ5L

4WEH10F4X/6EG24NTZ5L   4WEH10ME4X/6EW220-50NZ5L

4WEH10E4X/6EG24NZ5L 4WEH10M4X/6EW220-50NEZ5L

4WEH10M4X/6EG24NEZ5L 4WEH10M4X/6EW220-50NETZ5L

4WEH10M4X/6EG24NETZ5L 4WEH10M4X/6EW220-50NTZ5L

4WEH10M4X/6EG24NTZ5L   4WEH10P4X/6EW220-50NZ5L

4WEH10P4X/6EG24NZ5L 4WEH10P4X/6EW220-50NEZ5L

4WEH10P4X/6EG24NEZ5L 4WEH10P4X/6EW220-50NETZ5L

4WEH10P4X/6EG24NETZ5L 4WEH10P4X/6EW220-50NTZ5L

4WEH10P4X/6EG24NTZ5L   4WEH10Q4X/6EW220-50NZ5L

4WEH10Q4X/6EG24NZ5L 4WEH10Q4X/6EW220-50NEZ5L

4WEH10Q4X/6EG24NEZ5L 4WEH10Q4X/6EW220-50NETZ5L

4WEH10Q4X/6EG24NETZ5L 4WEH10Q4X/6EW220-50NTZ5L

4WEH10Q4X/6EG24NTZ5L   4WEH10S4X/6EW220-50NZ5L

4WEH10S4X/6EG24NZ5L 4WEH10S4X/6EW220-50NEZ5L

4WEH10S4X/6EG24NEZ5L 4WEH10S4X/6EW220-50NETZ5L

4WEH10S4X/6EG24NETZ5L 4WEH10S4X/6EW220-50NTZ5L

4WEH10S4X/6EG24NTZ5L   4WEH10V4X/6EW220-50NZ5L

4WEH10V4X/6EG24NZ5L 4WEH10V4X/6EW220-50NEZ5L

4WEH10V4X/6EG24NEZ5L 4WEH10V4X/6EW220-50NETZ5L

4WEH10V4X/6EG24NETZ5L 4WEH10V4X/6EW220-50NTZ5L

4WEH10V4X/6EG24NTZ5L   4WEH10W4X/6EW220-50NZ5L

4WEH10W4X/6EG24NZ5L 4WEH10W4X/6EW220-50NEZ5L

4WEH10W4X/6EG24NEZ5L 4WEH10W4X/6EW220-50NETZ5L

4WEH10W4X/6EG24NETZ5L 4WEH10W4X/6EW220-50NTZ5L

4WEH10W4X/6EG24NTZ5L   4WEH16E6X/6EW220-50NZ5L

4WEH16E6X/6EG24NZ5L 4WEH16E6X/6EW220-50NEZ5L

4WEH16E6X/6EG24NEZ5L 4WEH16E6X/6EW220-50NETZ5L

4WEH16E6X/6EG24NETZ5L 4WEH16E6X/6EW220-50NTZ5L

4WEH16E6X/6EG24NTZ5L 4WEH16E6X/6EW220-50NETS2Z5L
40至49系列一通径10
    (40至49：安装和油口尺寸开
    60至69系列一通径25 (4W,F
    (60至69：安装和油口尺寸币
    70至79系列一通径16和25
    (70至79：安装和油口尺寸巧
    2一位阀先导弹簧复位
    仅适用双电磁铁的阀，机能}
    不带弹簧复位
    不带弹簧复位带定位4】
    带湿式电磁铁4）的先导阀
    高功率阀(RC 23 178)
    直流电压24 V 4）
    交流电压230 V 50/60 Hz
    对其它电压、频率和电资料j
    不带手动应急操作
    手动应急操作4】
    带保护罩的手动应急操作4）
    先导控制油外控，外排5）
    先导控制油内控，外排5，6）
    先导控制油内控，内排6）
    先导控制油外控，内排5）
    4WH．型阀只能以．．无代号”t
    ．；E T’，三位阀，压力对中只有
    Pst先导≥2 x Prank回油+
    Pst =先导压力
    PstTlin=最低先导压力
    PTank=回油压力
    Po =开启压力
    标准型
    高功率型4WEH16E6X/6EG24NTS2Z5L   4WEH16F6X/6EW220-50NZ5L

4WEH16F6X/6EG24NZ5L 4WEH16F6X/6EW220-50NEZ5L

4WEH16F6X/6EG24NEZ5L 4WEH16F6X/6EW220-50NETZ5L

4WEH16F6X/6EG24NETZ5L 4WEH16F6X/6EW220-50NTZ5L

4WEH16F6X/6EG24NTZ5L 4WEH16F6X/6EW220-50NETS2Z5L

4WEH16F6X/6EG24NTS2Z5L   4WEH16G6X/6EW220-50NZ5L

4WEH16G6X/6EG24NZ5L 4WEH16G6X/6EW220-50NEZ5L

4WEH16G6X/6EG24NEZ5L 4WEH16G6X/6EW220-50NETZ5L

4WEH16G6X/6EG24NETZ5L 4WEH16G6X/6EW220-50NTZ5L

4WEH16G6X/6EG24NTZ5L 4WEH16G6X/6EW220-50NETS2Z5L

4WEH16G6X/6EG24NTS2Z5L   4WEH16H6X/6EW220-50NZ5L

4WEH16H6X/6EG24NZ5L 4WEH16H6X/6EW220-50NEZ5L

4WEH16H6X/6EG24NEZ5L 4WEH16H6X/6EW220-50NETZ5L

4WEH16H6X/6EG24NETZ5L 4WEH16H6X/6EW220-50NTZ5L

4WEH16H6X/6EG24NTZ5L 4WEH16H6X/6EW220-50NETS2Z5L

4WEH16H6X/6EG24NTS2Z5L   4WEH16J6X/6EW220-50NZ5L

4WEH16J6X/6EG24NZ5L 4WEH16J6X/6EW220-50NEZ5L

4WEH16J6X/6EG24NEZ5L 4WEH16J6X/6EW220-50NETZ5L

4WEH16J6X/6EG24NETZ5L 4WEH16J6X/6EW220-50NTZ5L

4WEH16J6X/6EG24NTZ5L 4WEH16J6X/6EW220-50NETS2Z5L

4WEH16J6X/6EG24NTS2Z5L   4WEH16L6X/6EW220-50NZ5L

4WEH16L6X/6EG24NZ5L 4WEH16L6X/6EW220-50NEZ5L

4WEH16L6X/6EG24NEZ5L 4WEH16L6X/6EW220-50NETZ5L

4WEH16L6X/6EG24NETZ5L 4WEH16L6X/6EW220-50NTZ5L

4WEH16L6X/6EG24NTZ5L 4WEH16L6X/6EW220-50NETS2Z5L

4WEH16L6X/6EG24NTS2Z5L   4WEH16M6X/6EW220-50NZ5L

4WEH16M6X/6EG24NZ5L 4WEH16M6X/6EW220-50NEZ5L

4WEH16M6X/6EG24NEZ5L 4WEH16M6X/6EW220-50NETZ5L

4WEH16M6X/6EG24NETZ5L 4WEH16M6X/6EW220-50NTZ5L

4WEH16M6X/6EG24NTZ5L 4WEH16M6X/6EW220-50NETS2Z5L

4WEH16M6X/6EG24NTS2Z5L   4WEH16P6X/6EW220-50NZ5L

4WEH16P6X/6EG24NZ5L 4WEH16P6X/6EW220-50NEZ5L

4WEH16P6X/6EG24NEZ5L 4WEH16P6X/6EW220-50NETZ5L

4WEH16P6X/6EG24NETZ5L 4WEH16P6X/6EW220-50NTZ5L

4WEH16P6X/6EG24NTZ5L 4WEH16P6X/6EW220-50NETS2Z5L

4WEH16P6X/6EG24NTS2Z5L   4WEH16Q6X/6EW220-50NZ5L

4WEH16Q6X/6EG24NZ5L 4WEH16Q6X/6EW220-50NEZ5L

4WEH16Q6X/6EG24NEZ5L 4WEH16Q6X/6EW220-50NETZ5L

4WEH16Q6X/6EG24NETZ5L 4WEH16Q6X/6EW220-50NTZ5L

4WEH16Q6X/6EG24NTZ5L 4WEH16Q6X/6EW220-50NETS2Z5L

4WEH16Q6X/6EG24NTS2Z5L   4WEH16R6X/6EW220-50NZ5L

4WEH16R6X/6EG24NZ5L 4WEH16R6X/6EW220-50NEZ5L

4WEH16R6X/6EG24NEZ5L 4WEH16R6X/6EW220-50NETZ5L

4WEH16R6X/6EG24NETZ5L 4WEH16R6X/6EW220-50NTZ5L

4WEH16R6X/6EG24NTZ5L 4WEH16R6X/6EW220-50NETS2Z5L

4WEH16R6X/6EG24NTS2Z5L   4WEH16S6X/6EW220-50NZ5L

4WEH16S6X/6EG24NZ5L 4WEH16S6X/6EW220-50NEZ5L

4WEH16S6X/6EG24NEZ5L 4WEH16S6X/6EW220-50NETZ5L

4WEH16S6X/6EG24NETZ5L 4WEH16S6X/6EW220-50NTZ5L

4WEH16S6X/6EG24NTZ5L 4WEH16S6X/6EW220-50NETS2Z5L

4WEH16S6X/6EG24NTS2Z5L   4WEH16T6X/6EW220-50NZ5L

4WEH16T6X/6EG24NZ5L 4WEH16T6X/6EW220-50NEZ5L

4WEH16T6X/6EG24NEZ5L 4WEH16T6X/6EW220-50NETZ5L

4WEH16T6X/6EG24NETZ5L 4WEH16T6X/6EW220-50NTZ5L

4WEH16T6X/6EG24NTZ5L 4WEH16T6X/6EW220-50NETS2Z5L

4WEH16T6X/6EG24NTS2Z5L   4WEH16U6X/6EW220-50NZ5L

4WEH16U6X/6EG24NZ5L 4WEH16U6X/6EW220-50NEZ5L

4WEH16U6X/6EG24NEZ5L 4WEH16U6X/6EW220-50NETZ5L

4WEH16U6X/6EG24NETZ5L 4WEH16U6X/6EW220-50NTZ5L

4WEH16U6X/6EG24NTZ5L 4WEH16U6X/6EW220-50NETS2Z5L

4WEH16U6X/6EG24NTS2Z5L   4WEH16V6X/6EW220-50NZ5L

4WEH16V6X/6EG24NZ5L 4WEH16V6X/6EW220-50NEZ5L

4WEH16V6X/6EG24NEZ5L 4WEH16V6X/6EW220-50NETZ5L

4WEH16V6X/6EG24NETZ5L 4WEH16V6X/6EW220-50NTZ5L

4WEH16V6X/6EG24NTZ5L 4WEH16V6X/6EW220-50NETS2Z5L

4WEH16V6X/6EG24NTS2Z5L   4WEH16W6X/6EW220-50NZ5L

4WEH16W6X/6EG24NZ5L 4WEH16W6X/6EW220-50NEZ5L

4WEH16W6X/6EG24NEZ5L 4WEH16W6X/6EW220-50NETZ5L

4WEH16W6X/6EG24NETZ5L 4WEH16W6X/6EW220-50NTZ5L

4WEH16W6X/6EG24NTZ5L 4WEH16W6X/6EW220-50NETS2Z5L

4WEH16W6X/6EG24NTS2Z5L   4WEH16EA6X/6EW220-50NZ5L

4WEH16EA6X/6EG24NZ5L 4WEH16EA6X/6EW220-50NEZ5L

4WEH16EA6X/6EG24NEZ5L 4WEH16EA6X/6EW220-50NETZ5L
- 为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供“B10”节

流插件（请参阅先导油供油）。
- 与型号“H”连接时，也需要使用减压阀“D3”。
5) 仅与“B10”节流插件连接
6) 连接插头，单独订购，请参阅样本 23178
作为 3 阀芯位置阀，液压对中仅在以下条件下实现： p先导 ≥ 2 x p油

箱 + p先导 最小
2) 如果在潜在防爆炸区域使用型号 WH，请参阅样本 07011。
3) 在液压系统中必须遵循规定的组件清洁度等级。有效的过滤可防

止发生故障，同时还可延长组件的使用寿命。有关过滤器的选择信息，请

参阅 www.boschrexroth.com/filter。
4) 内部 先导油供油：
- 先导压力较高时，需要使用 减压阀“D3” （如果不使用减压阀，则先

导压力 = 油口的工作压力）。
- 与型号“H”连接时，也需要使用 减压阀“D3” 。
5) 对于符号 C、F、G、H、P、T、V、Z，内部先导供油仅在满足以

下条件时可以实现：中心位置（对于 3 阀芯位置阀）或跨过中心位置（对

于 2 阀芯位置阀）的 P 到 T 流量足够大，以至于 P 到 T 的压差至少

达到 7.5 bar 的值并且先导油回油 Y 在外部实现。
6) 符号 S 仅适用于 NG16
7) 对于符号 C、F、G、J、H、P、T、V、Z、S 5）- 通过预载阀（

不是 NG10）或相应高流量。（所需流量的确认，请参阅“预载阀”特性曲

线。）对于 NG10，将在油箱的回油管路中提供开启压力为 7,5 bar 的单

向阀。先导油回油 Y 必须在外部实现。切换时间 = 在主阀控制边开始打

开且控制阀芯行程变化达 95% 前在先导控制阀处的接触时间） ?
切换时间使用 HLP46 测量，符合 ISO 6403 标准，?油 = 40 °C ±5

°C）。油温不同的情况下，可能会有所差异！ ?
切换时间可使用直流线圈确定。如果使用交流线圈，切换时间可减少约 20

ms。 ?
线圈电流截断时会产生电压峰值，可通过使用合适的二极管予以降低。 ?
如果使用减压阀“D3”，切换时间将增加约 30 ms。 ?
切换时间是在理想条件下确定的，由于应用条件不同，所以在系统中可能

会有所差异。 ?
位置感应开关型号 QM：电气连接
通过带连接螺纹 M12 x 1 的 4 极连接插头（单独订购）实现电气连接。
可选择单向阀。DR6DP2-5X/25YM
4WE6D73-6X/OFEG24N9K4/A12
4WE6G6X/EG24N9K4
力士乐4WE6G6X/EG24N9K4/T06
4WE6E(C)6X/EG24N9K4
4WE6J-6X/EG24N9K4+Z5L
4WE6G6X/EG24N9K4/B15
4WE6D6X/SG24N9K4
4WE6D6X/EG24N9K4    
4WE6D6X/EW230N9K4
4WE6E6X/SG24N9K4  
4WE6E(C)6X/EG24N9K4    
4WE6E6X/EW230N9K4
4WE6J6X/SG24N9K4  
4WE6J6X/EG24N9K4    
4WE6J6X/EW230N9K4
4WE6Y6X/EG24N9K4    
4WE6G6X/EG24N9K4    
4WE6M6X/EG24N9K4   
4WE10D3X/CG24N9K4    
4WE10E3X/CG24N9K4    
4WE10J3X/CG24N9K4    
4WE6C6X/EG24N9K4  
4WEH16D7X/EG24N9   
4WEH16E7X/EG24N9  
4WEH16J7X/EG24N9 
4WEH16D7X/EG24N9
4WE6C6X/EG24N9K4
DBDS6P1X/25
4WEH16E-50/6AG24
4WEH22EDJ-50/6AG24
4WEH32EDJ-50/6AG24    
4WE6Y6X/EW230N9K4
4WE6G6X/EW230N9K4
4WE6M6X/EW230N9K4
4WE10J3X/EW230N9K4
DBEM20-5X/200XYG24K4M 
专业代理经销博世(BOSCH.Rexroth)力士乐液压元件：柱塞泵A10VSO、电

磁阀4WE、溢流阀DBW、节流阀Z2S、叶片泵PV7、压力继电器HED、力士乐

放大器比例阀0811、齿轮泵0510等系列大量现货特价供应

 博世力士乐rexroth电磁换向阀 力士乐电磁阀 博世力士乐电磁阀
4WE6D6X/OFEW110N9K4

4WE6D6X/OFEW110N9K4武穴黎翔机电设备有限公司。现货供应S30P05-1X，数量6台。欢迎您来电

咨询。询价热线：18934630908.微信：189346306908.QQ:781992875

4WE6D6X/OFEW110N9K4  R900552321

4WE6D6X/OFEW110N9K4/B10

4WE6D6X/OFEW230N9K4

4WE6D6X/OFEW230N9K4   R900915095

4WE6D6X/OFEW230N9K4/V  R900917840

4WE6D6X/OFEW230N9K4+Z4 R900915095

4WE6D6XEG110N9K4/V

4WE6D6XEG24NXEZ2 R901021443

4WE6D6XOFEW230N9K4/B12

4WE6D73-62/OFEG24N9K4/A12

4WE6D73-6X/EG24N9K4

4WE6D73-6X/EG24N9K4

4WE6D73-6X/EG24N9K4/A12

4WE6D73-6X/EG24N9K4/A12

4WE6D73-6X/EG24N9K4/A12 R900546257

4WE6D73-6X/EG24N9K72L/A12=AN R901235373 老R900737224

4WE6D73-6X/OFEG24N9K72L/A12=AN R901235371(老R9007156244WE 6

D73-6X/OFEG24N9K33L/A12=AN）

4WE6DX/EG24NXEZ2

4WE6E163-6X/EG24N9K4 R901085570

4WE6E62/EG24N9DK24L2/62

4WE6E67-6X/EG24N9K4/T06  R900572738

4WE6E67-6X/EG24N9K4/T06ZV

4WE6E67-6X/EG24N9K4-T06

4WE6E6X/EG24N9DKL

4WE6E6X/EG24N9K4

4WE6E6X/EG24N9K4/V

4WE6E6X/EG24N9K4/ZV  （老型号0810091203）

4WE6E6X/EG24NXEZ2

4WE6E6X/EG48N9K4

4WE6E6X/EG48NK4

4WE6E6X/EW110N9K4  R900558641

4WE6E6X/EW110N9K4/ZV  R901093503

4WE6E6X/EW230N9K4   R900912492

4WE6E6X/EW230N9K4/V R900922205 (老0810091437)

4WE6E73-6X/EG24N9K4

4WE6E7X/HG12N9K4  R901089278

4WE6E7X/HG12N9K4/V

4WE6EA6X/EG220N9K4   R900754155

4WE6EA6X/EG24N9K4

4WE6EA6X/EG24N9K4

4WE6EA6X/EG24N9K72LR901255260   老4WE6EA6X/EG24N9K33L

4WE6G62/EG24N9K4 S0407  R901077029

4WE6G6X/EG24N9K4

4WE6G6X/EG24N9K4

4WE6G6X/EG24N9K4/Z  R901068571

4WE6G6X/EG24N9K4/ZV   R901097046   (0810091207)

4WE6G6X/EG48N9K4  R900954756

4WE6G6X/EW110N9K4

4WE6G6X/EW230N9K4

4WE6G73-6X/EG205N9K4/A12
 武穴黎翔机电设备有限公司。现货供应S30P05-1X，数量6台。欢迎您来电

咨询。询价热线：18934630908.微信：189346306908.QQ:781992875
