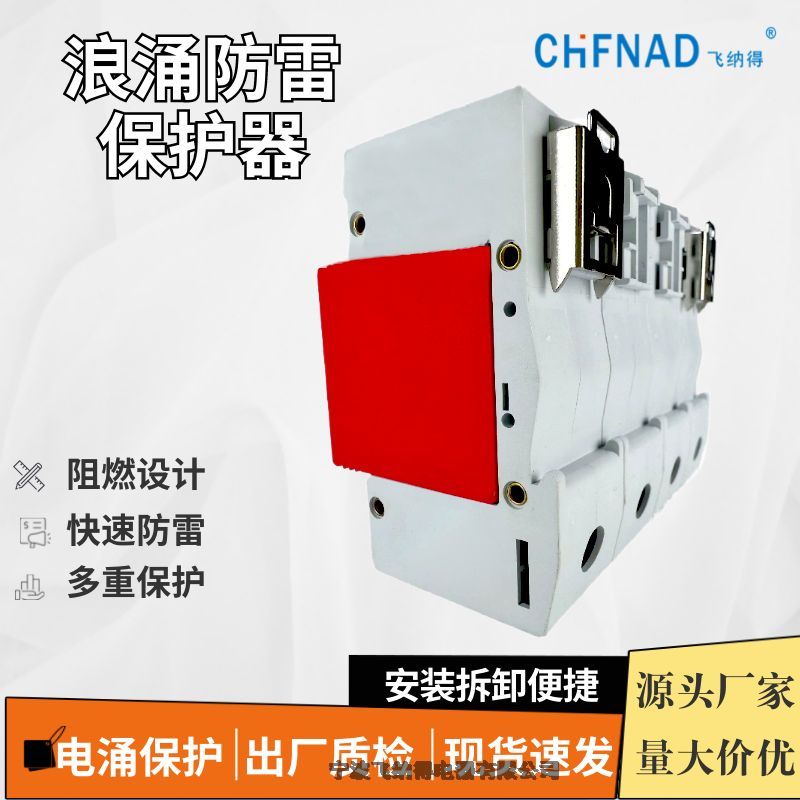

浪涌保护器（SPD）详细描述

浪涌保护器（Surge Protective Device，简称SPD）是一种用于保护电气和电子设备免受瞬态过电压（如雷击、开关操作等引起的电压尖峰）损坏的装置。它通过限制瞬态过电压并将浪涌电流泄放到大地，从而保护设备免受损坏

1. 浪涌保护器的分类

浪涌保护器根据其工作原理、安装位置和防护等级可分为以下几类：

1.1 按工作原理分类

电压开关型（Type 1）

主要用于直击雷防护（如建筑物防雷系统）。

典型代表：气体放电管（GDT）、火花间隙。

特点：高放电能力（可达100kA以上），但响应时间较慢（微秒级）。

限压型（Type 2）

用于配电系统或设备端的浪涌防护。

典型代表：压敏电阻（MOV）、瞬态电压抑制二极管（TVS）。

特点：响应时间快（纳秒级），但通流能力较低（20kA~40kA）。

组合型（Type 1+2）

结合了开关型和限压型的优点，适用于高能量浪涌和精细保护。

精细保护型（Type 3）

用于终端设备（如计算机、通信设备）的防护。

典型代表：TVS二极管、低通滤波器。

特点：响应时间极快（皮秒级），但通流能力较低（<10kA）。

1.2 按安装位置分类

一级防护（LPZ 0→1）

安装在建筑物进线处（如主配电柜），用于抵御直击雷或感应雷的高能量浪涌。

·通常采用Type 1 SPD。

二级防护（LPZ 1→2）

·安装在分配电柜或设备前端，用于进一步限制浪涌电压。

·通常采用Type 2 SPD。

·

三级防护（LPZ 2→3）

安装在敏感设备前端（如服务器、精密仪器），提供精细保护。

通常采用Type 3 SPD。

3.浪涌保护器的应用场景

电力系统 ：配电柜、变压器、发电机等。

通信系统 ：基站、交换机、光纤设备等。

工业控制 ：PLC、变频器、传感器等。

家用电器 ：空调、电视、电脑等。

光伏系统 ：逆变器、太阳能电池板等。

4. 浪涌保护器的选型指南

确定防护等级 （Type 1/2/3）。

选择合适电压等级 （Uc ≥ 系统电压）。

考虑通流能力 （In/Imax ≥ 预期浪涌电流）。

关注残压（Up） ，确保低于被保护设备的耐压水平。

检查认证标准 （如IEC 61643、UL 1449）。

5. 浪涌保护器的安装与维护

安装位置 ：尽量靠近被保护设备，减少引线长度。

接地要求 ：确保低阻抗接地（<10Ω）。

定期检查 ：观察SPD状态指示灯，更换失效模块。
