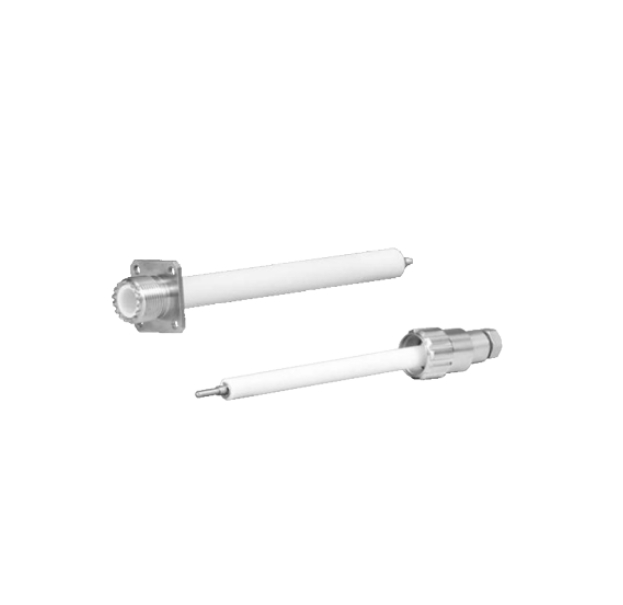

德国GES原装S系列HS21单极高压连接器采用坚固的金属外壳
一、产品概述
GES 是一家专业生产用于工业和科学精密应用的高压连接器的制造商。提供各种配置的高压连接器，工作电压高达 100 kV DC。
单极高压连接器S系列工作电压通常为 10 - 40kVDC，测试电压为 15 - 60kV DC。采用坚固的金属外壳，可有效保护内部元件，提高连接器的抗冲击和抗干扰能力。能够连接护罩，为连接器提供额外的保护，也可作为电缆组件提供，满足不同的使用需求

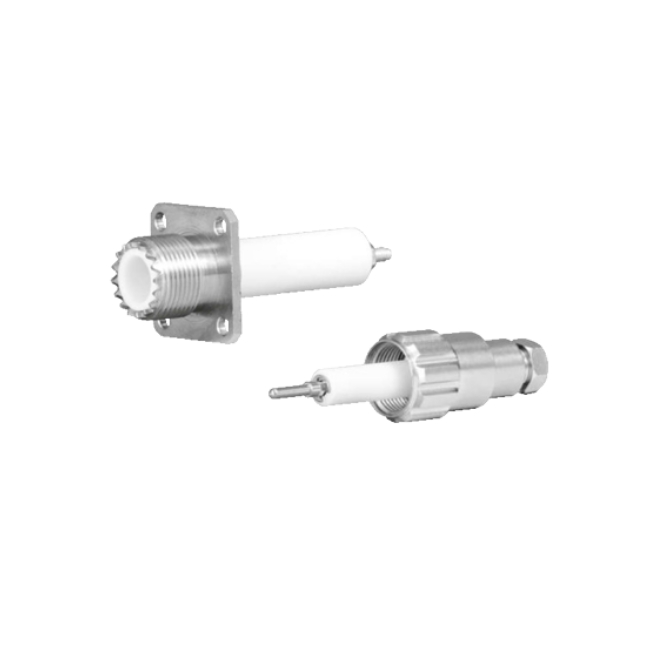

S系列具有多种安装方式，带有圆形或 4 孔法兰安装，一些类型在插座侧还设有方形或圆形凸缘，以稳定并便于安装，也可提供方形法兰，部分型号还包含安装板，方便安装和结构搭建
S系列单极高压连接器采用优质绝缘材料，如聚四氟乙烯（PTFE），具有良好的绝缘性能，可有效防止电气击穿和漏电等情况。

二、产品特征

工作电压：10 - 40 kV DC
测试电压：15 - 60 kV DC
额定电流：30 A
极数：1
连接类型：焊接或拧紧
连接横截面：2.5 mm2
防护等级：IP 50
可燃性：UL94 V-0 或 HB
三、产品优势
也可提供方形法兰
也可作为电缆组件使用
可提供防护罩
坚固的金属外壳
质的绝缘材料组
优质触点，可实现高达 100k 次插拔，银或金
四、技术参数：
工作电压(直流)：10-40千伏
内恩斯特罗姆：30 安培
最大持续电流：40 安培
冲击电流：3000 安培
绝缘材料：PTFE
接触面：银(Ag)或金(Au
连接技术：螺钉/螺丝
通过电阻:300 μΩ
接触直径:2,5 毫米
最大导体尺寸:2.5平方毫米/AWG 14
躊陘汘庭料:黄铜(CuZn)
插拔力:5.5N/4,0N
额定温度:+120C
锁定方式:螺纹连接
因定方式 设备插座:园形法兰/方形法兰
材料:黄铜(CuZn)
表面:镍(Ni)
保护类型(在插拔状态下):IP50
工作温度:-30℃至 +80°C
五、型号系列：
HS10
HB10
HS11
HB11
HS20
HB20
HS21
HB21
HS30
HB30
HS31
HB31
HS40
HB40
HS41
HB41
