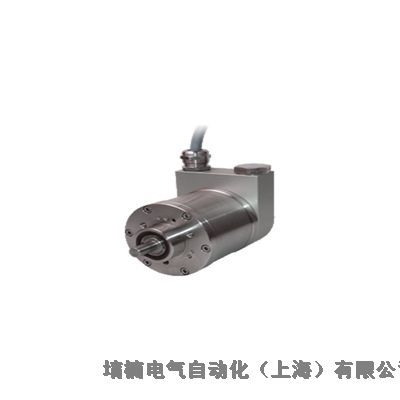

P+F倍加福多圈编码器PSM58N-F3AAGR0BN-1213工作原理

多圈编码器 PSM58
工业标准外壳 ?58 mm
PROFIBUS 接口
30 位，多匝
速度传输
更广泛的扩展功能
可编程的限位开关
调试模式
嵌入式空心轴
通用规格
检测类型 光电采样
设备类型 多圈编码器
功能性安全相关参数
MTTFd 70 a
任务时间 (TM) 20 a
L10 1,9 E+11 在 6000 rpm 和 20/40 N 轴向/径向轴负载下

诊断覆盖率 (DC) 0 %
电气技术规格
工作电压 10 ... 30 V DC
空载电流 最 230 mA 在 10 V DC 时
最 100 mA 在 24 V DC 时
功耗 最 2,5 W
可用前的时间延迟 < 1000 ms
线性度 ±在 16 位时为 2 LSB，在 13 位时 ± 1 LSB，在 12 位时 ± 0.5 LSB
输出码 二进制码
Code course（计数方向） 可编程，
顺时针递增（顺时针旋转，code course 递增）
顺时针递减（顺时针旋转，code course 递减）
接口
接口类型 PROFIBUS
分辨率
单圈 可达 16 Bit

多匝 14 Bit
 体解决方案 可达 30 Bit
传输速率 0,0096 ... 12 MBit/s
符合标准 PNO 型材 3.062，RS-485
连接
端子盒 在可拆卸的外壳盖中
符合标准
防护等级 DIN EN 60529，IP65
IP66（带轴封）
气候测试 DIN EN 60068-2-30 ，无冷凝
发射干扰 EN 61000-6-4:2007
抗扰度 EN 61000-6-2:2005
耐冲击性 DIN EN 60068-2-27，100 g，6 ms
抗振性 DIN EN 60068-2-6，10 g，10 ... 2000 Hz

UL 认证 cULus 认证，一般用途，2 类电源
环境条件
工作温度 -40 ... 85 °C (-40 ... 185 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
机械规格
材料
组合 1 外壳：带粉末涂层的铝材
法兰：铝
轴：不锈钢
组合 2 (Inox) 外壳：不锈钢
法兰：不锈钢
轴：不锈钢
质量 大约 600 g （组合 1）

大约 1200 g （组合 2）
旋转速度 最 12000 min -1
惯性力矩 30 gcm2
起始扭矩 ≤ 3 Ncm （无轴封的型号）
紧固螺丝的紧固扭矩 最1,8 Nm
轴负载
角度偏移 ± 0,9 °
轴向偏移 静态：±0.3 mm，动态：±0.1 mm
径向偏移 静态：±0.5 mm，动态：±0.2 mm
