某矿业有限公司所属矿井水仓液位
自动监测、反馈、报警与控制系统

1、概述
某矿业有限公司所属矿井共3个煤矿，每矿井2个水仓，目前煤矿井下主排水系统仍采用人工控制，水泵的开停及选择切换均由人工完成，不具备根据水位或其它参数自动开停水泵，以及远程控制开停水泵等功能。严重影响井下主排水泵房的管理水平、经济效益以及安全生产等综合生产水平的提高。国家已经将安全生产提到了相当重要的高度。尤其是煤炭行业更不例外。根据该矿业有限公司所属矿井现有情况，我公司利用现代计算机、通讯、自动控制技术相结合，给出如下系统方案，成功实现自动控制与智能管理。

2、系统组成

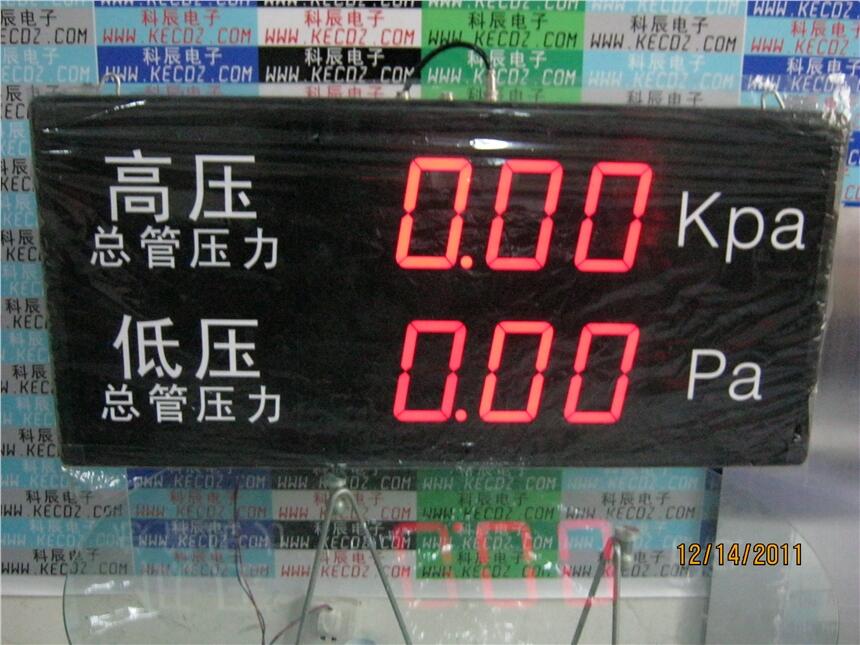

  整个自动控制系统由井上监控室与井下控制系统两大部分组成，其中井上监控室包括工控机、通讯模块、信息显示屏、声光报警部分以及井上手动控制面板组成；井下控制包括井下主控制器、执行继电器组、通讯模块、井下手动控制面板、液面传感器、水泵等组成。系统结构如下图所示

井上监控室与井下控制系统有两组通信线相连接。一组是通过光电通讯模块连接工控机与井下主控制器的光电信号线，用于传递井下检测信号以及井上控制设置信号等；另一组是连接井上手动控制面板与井下执行继电器组的电缆线，用于传递井上手动控制面板到达井下的手动控制信号。整套系统由我公司研发的矿井排水管理系统统一控制。
