DUM-48/50H一体化组合式通信电源
DUM-48/50H一体化组合式智能开关电源系统是北京动力源科技股份有限公司根据信息产业部的行业标准，
结合通信产业信息化动力系统供电状况和使用要求，集多年智能开关电源系统开发经验，而设计生产的高
新技术产品。并可与电池配接组成不间断直流供电系统。
系统容量
DUM-48/50H100A～600A 整流器2～12台
技术参数
1.交流配电
交流输入 三相380V/100A，1路 可支持2路手/自动转换
2.直流配电
电池熔断器 熔断器250A，2路
输出分路 100A×4 一次下电，熔断器
63A×2，32A×2，10A×2 一次下电，断路器
63A×2，32A×2，10A×2 二次下电，断路器
3.整流器DZY-48/50H

交流输入电压 单相90～300V
交流输入频率 50Hz±10%
直流输出电压电流 48V/50A
效率 93%

供应动力源DZY-48/50H整流模块。

动力源DZY-48/50H整流模块的三大秘密

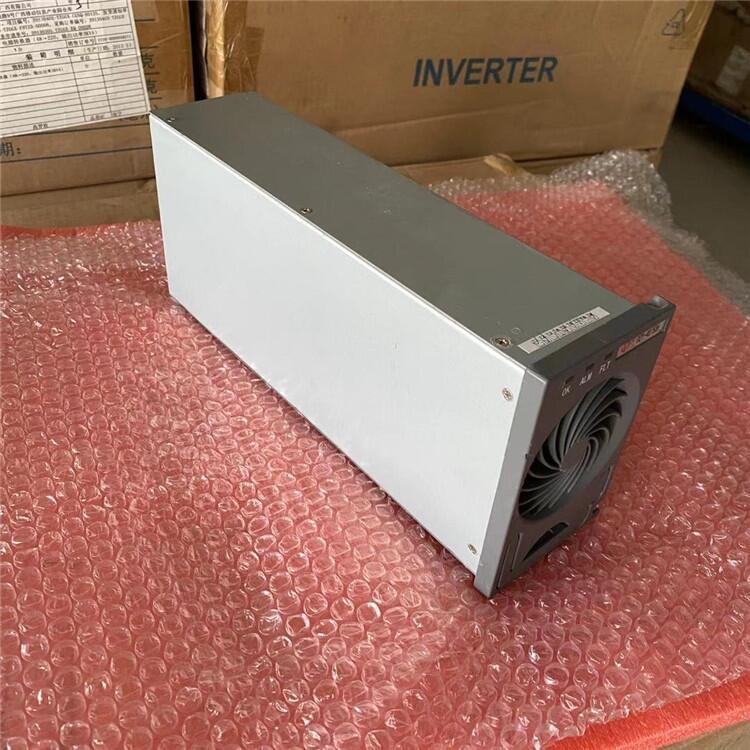

一、动力源DZY-48/50H开关整流器前面板信号灯：
绿灯(OK)：正常； 黄灯(ALM)：告警； 红灯(FLT)：故障
说明：
A关于“告警”和“故障”信号灯：
黄色“告警”或红色“故障”信号灯亮，除通讯故障外均按故障处理；
当整流器与控制器间未构成通信时，该整流器的黄色“告警”信号灯将亮，不按故障处理。
B动力源DZY-48/50H安装方法
将整流器按自然状态推入相应整流器位置；
然后抬起把手，锁轴上移，将整流器插入中抽屉，使之接插牢靠
二、动力源DZY-48/50H整流器的工作原理
主要由输入滤波电路、缓启动电路、PFC有源功率因数校正电路、PWM高频开关DC-DC变换电路、检测控制和状态检测、智能通信接口、输出整流滤波电路等部分组成。
整流器具有交流输入过压、交流输入欠压、直流输出过压、直流输出限流与短路保护和散热器过温关机等保护功能
三、动力源DZY-48/50H的通用技术指标
动力源DZY-48/50H抗电强度：
交流电路对地、交流电路对直流电路能承受50Hz、1500V的交流电压1min，无击穿、无飞弧现象，漏电流30mA。
直流电路对地能承受50Hz、750V的直流电压1min，无击穿、无飞弧现象，漏电流30mA。
交流电路对直流电路能承受50Hz、3000V的交流电压1min，无击穿、无飞弧现象，漏电流30mA。
动力源DZY-48/50H其它保护功能：
短路保护功能：当整流器直流输出电流大于110％额定输出电流时实施短路保护，降低输出电压，限流输出；故障消除，自动恢复正常工作。
散热器过温保护：当散热器温度在11010范围时，整流器实施过温关机保护；故障消除，自动恢复正常工作。
