1. 漏炉报警装置是坩埚感应电炉重要的保护装置，它是用来判断炉衬的使用情况，防止炉衬开裂造成漏炉事故的安全装置。在电炉日常运行中，如何判别漏炉报警系统是否正常；在漏炉报警系统发出报警信号时，如何准确地判断是否为真报警，这不仅关系到炉龄的长短，更关系到电炉设备的安全，下面详细的分析几种常用的检测及判断方法。

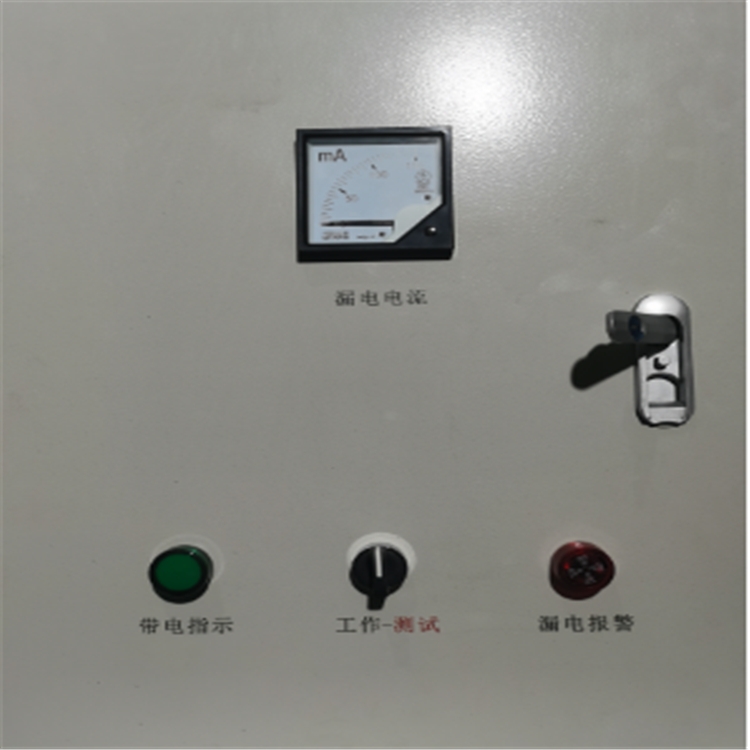

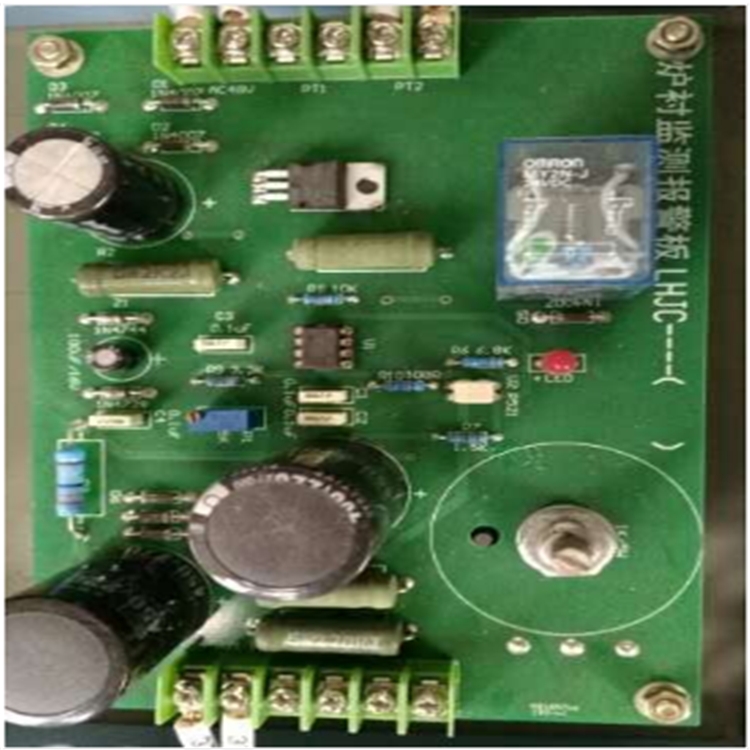

2 漏炉报警系统的原理： 我公司现有一台的10吨及两台20吨中频炉，全部采用接触式漏炉报警装置。其原理为在炉底埋入不锈钢丝作为一个电极（简称炉底线），它与炉内铁水相连。在感应线圈内侧云母板与石棉板之间，安装不锈钢丝网作为另一个电极（简称报警网），它的高度略高于炉内铁水，成“C”形分布。在这两个电极之间加入低压直流电源，在正常状况下，由于炉衬材料与石棉板都有很大的绝缘电阻，报警回路电流很小。当炉衬侵蚀到一定程度，铁水渗透到不锈钢丝网时，炉底电极与不锈钢丝网导通，报警回路电流迅速增加，达到报警整定值后报警系统发出报警信号。 为了确保报警系统准确可靠，必须满足以下条件：

2.1 炉底线与铁水保持良好的电气接触。

2.2 炉底线与报警网不能同时接地。

2.3 报警电流表的整定值小于炉底线与报警网短路电流值。 这样才能保证当铁水快要接触到报警网时，报警系统就已经提前发出报警信号，为及时出空炉内铁水提供了足够的时间，以确保电炉设备的安全运行。
