是否进口 否 产地 中国 品牌 型号 R95021G1 类型 开关式直流稳压器 订货号 R95021G1 货号 R95021G1 输出电流 21A 输入电压 950V 输出电压 20kwV 输出功率 20kW 频率范围 3 工作温度 3 工作湿度 3

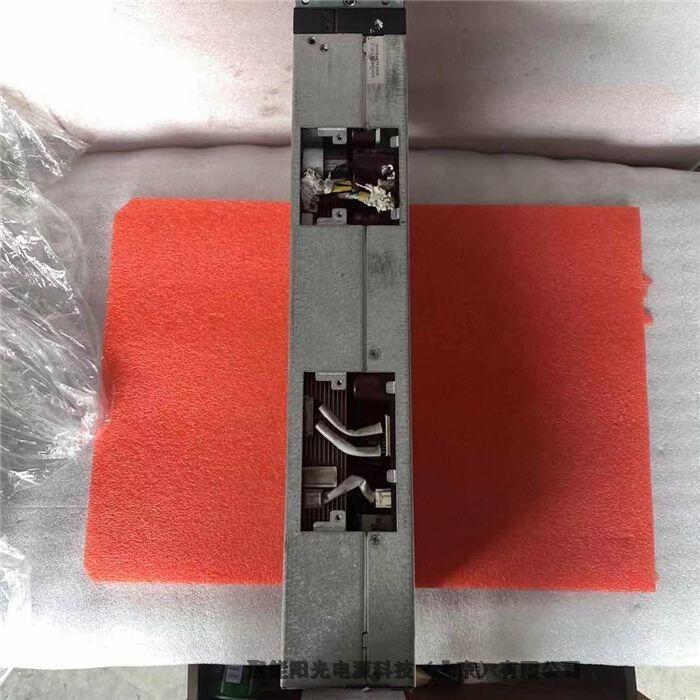

R95021G1 是电源模块一款高效率、高功率密度的AC-DC 充电模块，支持260V AC（线电压）～470V AC（线电压）三相四线制输入，

支持950V DC（高压模式）和500V DC（低压模式）两种模式输出，输出功率20kW。充电模块采用隔离设计的CAN 通信接口，

与监控模块之间的通信采用CAN 通信协议，通过系统监控可设定充电模块输出电压模式，并实现调压、限流、模块开关机等功能。

R95021G1应用范围

充电机（桩）或者充电堆

. 充电机（桩）或者充电堆应满足标准NB/T33001-2010 中6.3 章节和8.3 章节中环境防护的要求，

以及NB/T33008.1-2013 中耐环境防护等级的要求，通用环境下室

外防护等级需达到IP54 以上，室内防护等级需达到IP30 以上。

. .避免在海上环境或污染源附近的陆地室外和只有简单遮蔽的环境下使用。如需在

上述环境下使用，充电机（桩）防护等级需达到IP65，否则易导致产品出现故

障，由此引发的功能异常或部件损坏不在质保范围之内。污染源指在以下半径范

围内的区域：

. 距离盐水（如海洋）3.7 千米。

. 距离冶金、煤矿、热电厂等重污染源3 千米。

. 距离化工、橡胶、电镀等中等污染源2 千米。

. 距离食品、皮革、采暖锅炉等轻污染源1 千米。

. 避免在周围存在腐蚀性和破坏绝缘的物质环境下使用。如需在上述环境下使用，

充电机（桩）防护等级需达到IP65，否则易导致产品出现故障，由此引发的功能

异常或部件损坏不在质保范围之内。

. 建议充电模块的单模块通风面积为11500mm2，***小通风面积为9000mm2，系统的

通风面积按照模块数量累加计算（以上数据仅位充电模块的散热需求面积，不含

其它设备的散热需求面积）。

. 建议充电模块进风口和出风口到机柜的距离分别不低于40mm，具体距离还要根

据系统风道的形式而定。

2.2 关键特征

. 宽输入电压范围：260V AC～470V AC

. 宽工作温度范围：-35℃～+75℃

. 宽输出电压范围（两种模式）

. 950V DC（高压模式）

. 500V DC（低压模式）

. 高输出效率

. 工作效率：≥ 96%

. 满载工作效率：≥ 95.3%

. 输出功率：20kW

. 支持热插拔功能

. 支持风扇智能调速

. 支持CAN 总线通信功能

. 支持LED 显示告警

. 支持调压、限流、均流功能

. 具有完善的保护功能

环境低/过温保护

. 输入侧：支持过/欠压保护、过流保护、三相不平衡保护

. 输出侧：支持过压保护、限流保护、短路保护

.
