单法兰压力变送器3051L厂家热销报价
一．3051L压力/液位变送器简介
3051L是单法兰式的压力/液位变送器。3051L压力/液位变送器常用于测量压力和液位，所以3051L常被称为3051L单法兰压力变送器，或者3051L单法兰液位变送器。3051L压力/液位变送器因为是法兰连接，所以可以测量粘度大的介质，可以测量有腐蚀性的介质，可以测量温度高的介质，可以测量有杂质的介质。3051L压力/液位变送器在管道压力、罐体液位的测量等领域有着广泛的应用。
二、3051L压力/液位变送器的工作原理
3051L压力/液位变送器可测量量种参数。

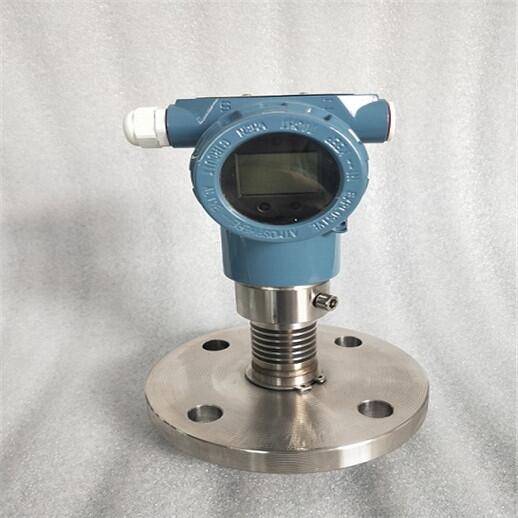

测量压力。这个是最基本的。3051L压力/液位变送器的结构如产品图所示，3051L压力/液位变送器采用单法兰的连接方式，法兰内部和压力传感器相连接。在出厂之前单法兰的内部被抽成真空并充进硅油(或者其他惰性液体),由于惰性液体的化学性质很稳定，所以采用惰性液体对测量的准确度影响很小。当压力作用在法兰外部的膜片上时，膜片产生位移(向内凹陷),此时，惰性液体起到一个传导压力的作用，将压力传给3051L压力/液位变送器底部的压力传感器，压力传感器感知到压力后，输出模拟型号，3051L压力/液位变送器中的MCU接受到模拟信号后加以处理，然后输出4～20mA模拟信号，并在液晶显示器上显示当前的压力值。
第二、测量液位。当3051L压力/液位变送器测量液位的原理其实很简单，就是根据物理公式：P=ρgh，即：压力=介质的密度*重力加速度*高度。其中介质的密度是由现场被测介质决定的，g是一个定量，一般取值：9.8。h则是被测介质的高度。(所以在选用3051L单法兰压力/液位变送器时必须明确被测介质的密度和药测量的高度)当3051L压力/液位变送器测得现场压力后，经内部处理器根据公式：P=ρgh处理得出液位高度值，并输出4～20mA模拟信号，并在液晶显示器上显示当前的液位高度值。并可以显示高度单位，如：m(米)、mm(毫米)、mmH2O(毫米水柱)等单位。(显示的单位可以通过按键或者HART手操器来选择。)
三、3051L压力/液位变送器相关的参数
1、量程。3051L压力/液位变送器的量程根据现场的要求不同可以是压力值也可以是液位高度。压力值是根据现场设备、环境、工艺条件等计算得来的。液位高度则就是现场要测量的液位高度。
2、3051L压力/液位变送器处理器的选择。3051L压力/液位变送器的处理器主要有两种，一种是模拟型的，另一种就是只能型的。模拟型和智能型差别在哪？在标准配置上，模拟型没有现场显示的液晶屏，智能型的是有的，而且是标配。模拟型的没有远程通讯功能，而智能型是有的，也是标配。在数据处理方面，智能型当然更胜一筹，精度更高、抗干扰性更强、稳定性更好。所以如果对产品性能有要求的话，还是建议选用智能型。在参数设置方面，智能型则更是只手遮天，量程可调、单位可调、阻尼时间可调、故障自诊断功能等等。而在这方面模拟型则什么也没有。
3、隔离膜片尺寸。根据现场介质的不同可以选用隔离膜片的大小。如：当被测介质粘度高、杂质多时，可以选用稍大的隔离膜膜片。这样才不会堵塞，影响测量。隔离膜片的尺寸有2英寸、3英寸、4英寸可选。
4、隔离膜片的材质。隔离膜片的材质一定要根据被测介质来准确的进行选择。否则很有可能因为选错了隔离膜片而这个变送器就没有用了。膜片的材质有：316不锈钢、哈氏合金C、钽。根据被测介质来选择不同的隔离。
单法兰压力变送器3051L厂家热销报价
四、3051L压力/液位变送器选型
|
型号 |
变送器类型 |
|||||
|
3051L |
法兰安装压力/液位变送器 |
|||||
|
代码 |
压力范围 |
|||||
|
2 |
-250至250inH2O/2.5H2O?? (-62.2至62.2KPa/0.62KPa) |
|||||
|
3 |
-1000至1000inH2O/10inH2O?? (-248至248KPa/2.5KPa) |
|||||
|
4 |
-8310至8310inH2O/83.1inH2O?? (-2070至2070KPa/20.7KPa) |
|||||
|
代码 |
输出 |
|||||
|
A |
4～20mA，带有基于HART协议的数字信号 |
|||||
|
M |
低功耗，1～5V DC带有HART协议数字信号(0.8～3.2V DC用选项代码C2) |
|||||
|
F |
FF总线 |
|||||
|
W |
Profibus |
|||||
|
代码 |
隔离膜片尺寸 |
材料 |
伸出长度 |
|||
|
G0 |
2英寸/DN50 |
316L不锈钢 |
只有平膜片式 |
|||
|
H0 |
2英寸/DN50 |
哈氏合金C |
只有平膜片式 |
|||
|
J0 |
2英寸/DN50 |
钽 |
只有平膜片式 |
|||
|
A0 |
3英寸/DN80 |
316L不锈钢 |
平膜片式 |
|||
|
A2 |
3英寸/DN80 |
316L不锈钢 |
2英寸/50mm |
|||
|
A4 |
3英寸/DN80 |
316L不锈钢 |
4英寸/100mm |
|||
|
A6 |
3英寸/DN80 |
316L不锈钢 |
6英寸/150mm |
|||
|
B0 |
4英寸/DN100 |
316L不锈钢 |
平膜片式 |
|||
|
B2 |
4英寸/DN100 |
316L不锈钢 |
2英寸/50mm |
|||
|
B4 |
4英寸/DN100 |
316L不锈钢 |
4英寸/100mm |
|||
|
B6 |
4英寸/DN100 |
316L不锈钢 |
6英寸/150mm |
|||
|
C0 |
3英寸/DN80 |
哈氏合金C |
平膜片式 |
|||
|
C2 |
3英寸/DN80 |
哈氏合金C |
2英寸/50mm |
|||
|
C4 |
3英寸/DN80 |
哈氏合金C |
4英寸/100mm |
|||
|
C6 |
3英寸/DN80 |
哈氏合金C |
6英寸/150mm |
|||
|
D0 |
4英寸/DN100 |
哈氏合金C |
平膜片式 |
|||
|
D2 |
4英寸/DN100 |
哈氏合金C |
2英寸/50mm |
|||
|
D4 |
4英寸/DN100 |
哈氏合金C |
4英寸/100mm |
|||
|
D6 |
4英寸/DN100 |
哈氏合金C |
6英寸/150mm |
|||
|
E0 |
3英寸/DN80 |
钽 |
只有平膜片式 |
|||
|
F0 |
4英寸/DN100 |
钽 |
只有平膜片式 |
|||
|
代码 |
|
|||||
|
M |
2英寸 |
|
|
|
||
|
A |
3英寸 |
|
|
|
||
|
B |
4英寸 |
|
|
|
||
|
N |
2英寸 |
|
|
|
||
|
C |
3英寸 |
|
|
|
||
|
D |
4英寸 |
|
|
|
||
|
P |
2英寸 |
|
|
|
||
|
E |
3英寸 |
|
|
|
||
|
X |
2英寸 |
|
|
|
||
|
F |
3英寸 |
|
|
|
||
|
G |
4英寸 |
|
|
|
||
|
Y |
2英寸 |
|
|
|
||
|
H |
3英寸 |
|
|
|
||
|
J |
4英寸 |
|
|
|
||
|
Z |
2英寸 |
|
|
|
||
|
L |
3英寸 |
|
|
|
||
|
Q |
DN50 |
|
|
|
||
|
R |
DN80 |
|
|
|
||
|
S |
DN100 |
|
|
|
||
|
V |
DN100 |
|
|
|
||
|
K |
DN50 |
|
|
|
||
|
T |
DN80 |
|
|
|
||
|
U |
DN100 |
|
|
|
||
|
W |
DN100 |
|
|
|
||
|
代码 |
过程充液一高压侧 |
温度极限 |
||||
|
A |
Syltherm XLT |
-100至300℉(-73至135℃) |
||||
|
C |
D.C.硅油704 |
60至600℉(15至315℃) |
||||
|
D |
D.C.硅油200 |
-40至400℉(-40至205℃) |
||||
|
H |
惰性液 |
-50至350℉(-45至177℃) |
||||
|
G |
甘油和水 |
0至200℉(-17至93℃) |
||||
|
N |
Neobee M-20 |
0至400℉(-17至205℃) |
||||
|
P |
丙烯乙二醇和水 |
0至200℉(-17至93℃) |
||||
