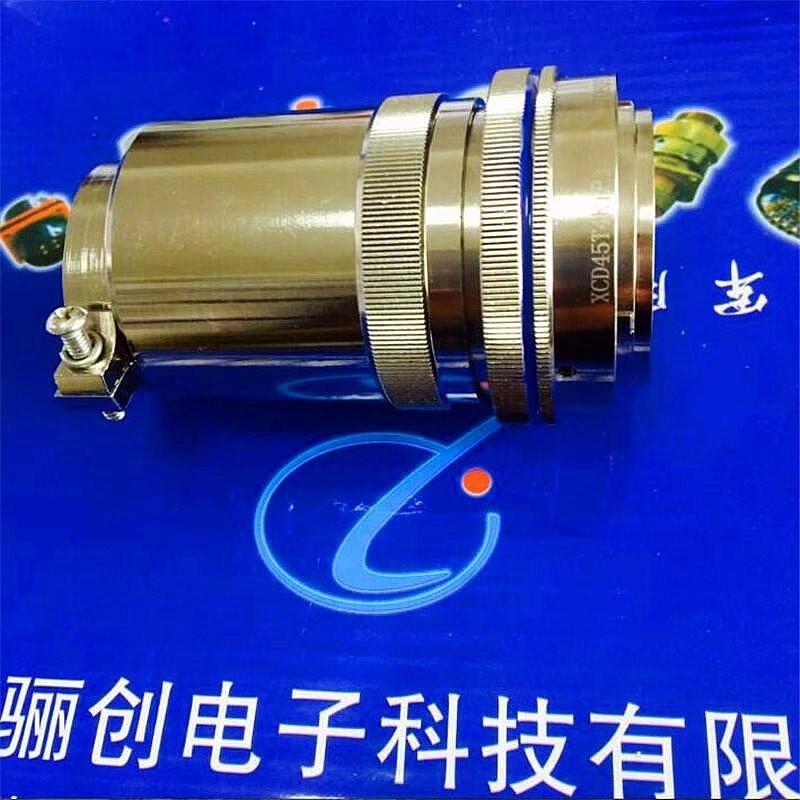

XC系列线簧式压接电连接器该系列产品为低频类电连接器。
九种壳体号，四种接触件规格，32种孔位排列。从1孔到62孔。 采用卡口式快速连接系统。操作方便，连接可靠，耐震动，抗冲击。五键槽定位，具有盲插和防误插功能。为避免相同外形的连接器误插，有五种键位供选用。高可靠的双曲面线簧孔使电连接器插拔柔和，接触电阻小，工作可靠。插座共有五种结构形式供选用。符合国家军用标准GJB2889。广泛适用于航天、航空、航海、铁路、野战通讯及各种仪器、仪表等设备中。




1、首标：
XC 线簧式压接电连接器
XCH 线簧式焊接电连接器
XCB 线簧式印制板焊接电连接器
2、壳体号：14、18、22、24、27、30、33、36、39
3、连接器类型：
T 插头
Y 圆形插座
F 方盘插座
S0、S、S1、S2穿墙密封插座
4、接触件数：1～62
5、接触件类型：
Z 插针镀银
Z1 插针镀金
K 插孔镀银
K1 插孔镀金
M 密封插座接触件镀银
M1 密封插座接触件镀金
6、表面处理及尾部附件：
（无标记）尾部无螺纹，无附件，阳极化层
E 尾部有螺纹，选配附件，阳极化层
H 尾部装直式电缆夹，阳极化层
HQ 尾部无螺纹，无附件，镀锌彩虹色钝化
HQ1 尾部有螺纹，带直线夹线式电缆夹，化学镀镍
HQ3 尾部无螺纹，无附件，镀锌军绿色钝化
W 尾部装弯式电缆夹，阳极化层
D 尾部无螺纹，无附件，镀锌彩虹色钝化
D1 尾部无螺纹，无附件，化学镀镍
D3 尾部无螺纹，无附件，镀锌军绿色钝化
P 尾部有螺纹，选配附件，镀锌彩虹色钝化
P1 尾部有螺纹，选配附件，化学镀镍
P3 尾部有螺纹，选配附件，镀锌军绿色钝化
HP 尾部装直式屏蔽螺帽，镀锌彩虹色钝化
HP1 尾部装直式屏蔽螺帽，化学镀镍
HP3 尾部装直式屏蔽螺帽，镀锌军绿色钝化
WP 尾部装弯式屏蔽电缆夹，镀锌彩虹色钝化
WP1 尾部装弯式屏蔽电缆夹，化学镀镍
WP3 尾部装弯式屏蔽电缆夹，镀锌军绿色钝化
7.键位变换：N(无标记)，W，X，Y，Z
举例：
XC系列14型方盘装插孔插座，接触件数为4芯，屏蔽，镀锌彩虹色钝化，N键位，型号为：XC14F4KD
XC系列14型装插针插头，接触件数为4芯，屏蔽，镀锌彩虹色钝化，N键位，型号为：XC14T4ZP
整套电连接器型号为：XC14F4KD/P
1. 注：1、表示整套电连接时，型号标记采用分数形式。插座标记写作分子，插头标记写作分母（可仅标明插头的壳体镀层
及尾部附件形式），中间用斜线隔开。
2、插头、插座型号在产品上直接标出，整套电连接器型号供用户订货和工厂生产、经营管理用。
3、XC-S-M穿墙密封插座的一端为插针，另一端为插孔。两个插头中，装针的结构外形标记写在分母的前半部分，装孔插头
写在分母的后半部分，中间用“.”分开。
4、对于选配附件的插头（座），可在其型号后加上“+”后，再写出所要选的附件。
5、对于要求选用B型压接针或孔的，在型号后注上“（）”，其内写出接触件规格和压接针孔类型，如XC30F30ZD（1B）。
不注明的均为A型压接针孔。

由于行业关系 产品流通性大 经常会造成缺货 购买前请先与卖家确认。
