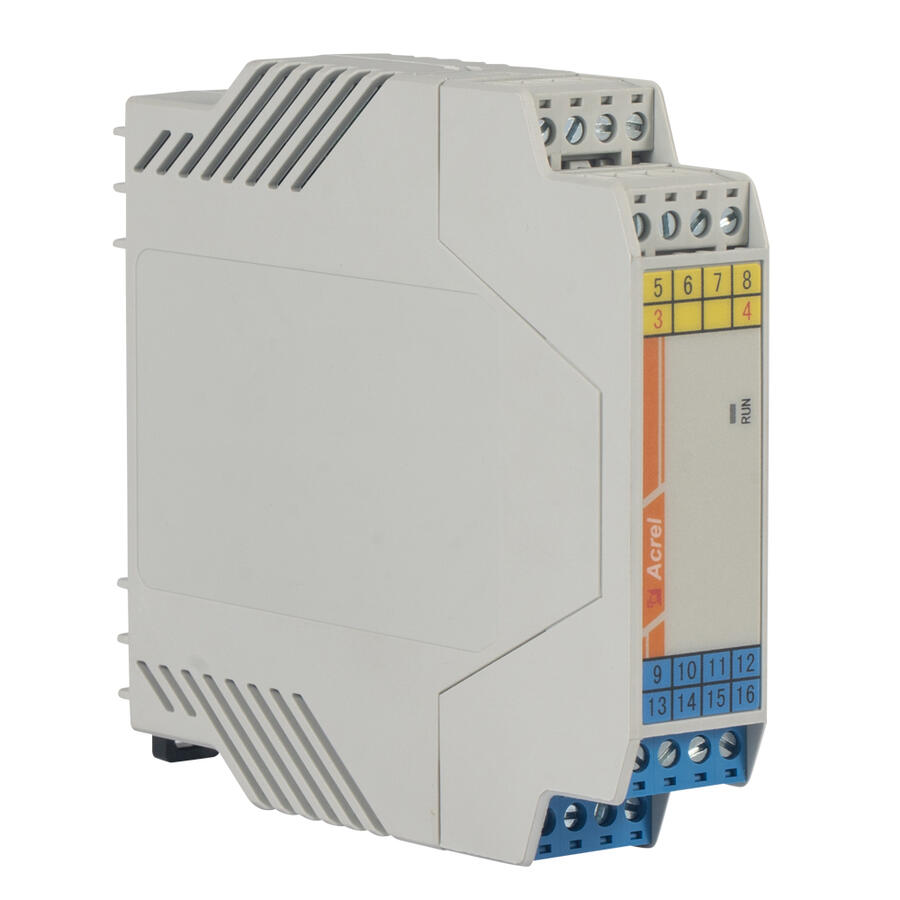

安科瑞BM100-DI/I-C14系列信号隔离器 一进三出/一进四出 输入输出0/4～20mA 过流
产品价格：￥462.00（人民币）
商铺名称：安科瑞电子商务（上海）有限公司
联系人：郑桐（小姐）
联系手机：
固定电话：
企业邮箱：2885421520@qq.com
联系地址：上海市嘉定区育绿路253号2幢4层 （电瓶车充电桩、电动汽车充电桩禁止非法改装!）
邮编：201801
联系我时，请说是在电子快手网上看到的，谢谢！
商品详情
1 概述
BM100 一进三出、一进四出系列信号隔离器，输入包含二线制变送器、三线制变送器、电流源、电压源四种信号类型，经隔离转换输出 0/4～20mA 电流信号、0/1～5V、0/2～10V 电压信号或 485 通信信号（多仅支持一路 485 信号输出）。
该产品需要独立供电，输入、输出、电源三端隔离，各输出之间也相互隔离，产品输入（二线制、三线制的配电部分）具有过流保护功能，同时配有 LED 诊断显示功能。产品带有 USB 接口，支持自行组态设置输入信号和输出信号的对应关系。
2 产品型号
添加图片注释，不超过 140 字（可选）
3 技术参数
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
4 接线图
4.1 BM100-DI/I-C13、BM100-DI/V-C13(220V 供电)：
添加图片注释，不超过 140 字（可选）
4.2 BM100-DI/I-C14、BM100-DI/V-C14(220V 供电)：
添加图片注释，不超过 140 字（可选）
4.3关于通讯部分的接线实例如下图所示：
正确接线方式：通讯电缆屏蔽层接大地
添加图片注释，不超过 140 字（可选）
建议末端仪表的 A、B 之间加匹配电阻，阻值范围为 120Ω~10 kΩ。
通讯接线仪表提供异步半双工 RS485 通讯接口，采用 MODBUS-RTU 协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达 128 个网络电力仪表，每个网络电力仪表均可设定其通讯地址（Addr）。通讯连接建议使用屏蔽双绞线，线径不小于 0.5mm?2。布线时应使通讯线远离强电电缆或其他强电场环境。默认地址为 1，波特率 9600，校验方式 N 8 1。
5 外形尺寸图
BM100-DI/□-C14、BM100-DI/□-C13、BM100-DV/□-C14、BM100-DV/□-C13 使用的壳体尺寸图：
添加图片注释，不超过 140 字（可选）
6 注意事项
6.1 本产品必须安装区域周围空气不含对铬、镍、银镀层起腐蚀作用的介质。
6.2 仪表接线采用可拆卸的接线端子，导线推荐采用横截面积为 0.5mm2～2.5mm2屏蔽线。
7 订货范例
举例 1
输入：1 路 DC 4～20mA，输出：4 路 DC 4～20mA，工作电源：24V DC
订货型号：BM100-DI/I-C14
工作电源：24V DC
举例 2
输入：1 路 DC 4～20mA，输出：4 路 DC 0～10V， 工作电源：220V AC/DC
订货型号：BM100-DI/V-C14
工作电源：220V AC/DC
举例 3
输入：1 路 DC 4～20mA，输出：3 路 DC 4～20mA，1 路 485， 工作电源：24V DC
订货型号：BM100-DI/IC-C14
工作电源：24V DC
举例 4
输入：1 路 DC 4～20mA，输出：3 路 DC 0～10V，1 路 485，
工作电源：220V AC/DC
订货型号：BM100-DI/VC-C14
工作电源：220V AC/DC
