一 规格参数：

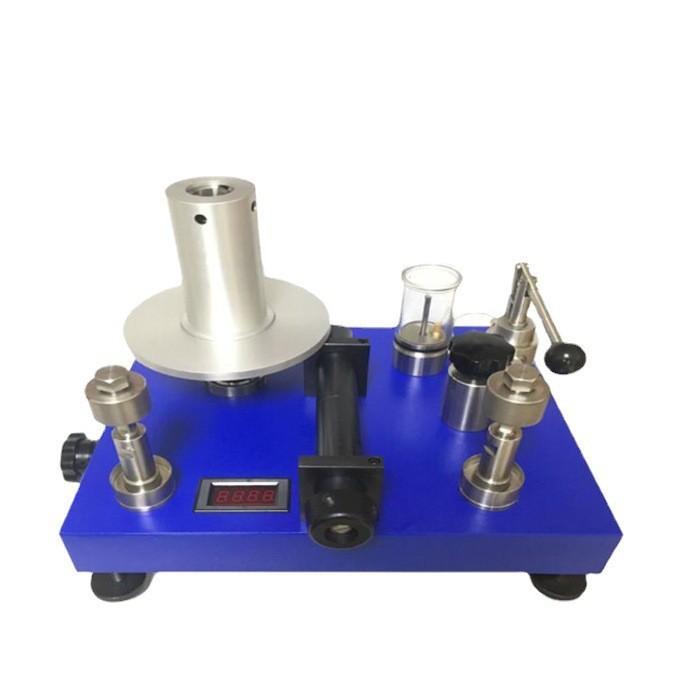

1 名称：活塞式压力计（加强型）
2 型号规格：YWT-0.6（0.04~0.6 MPa） YWT-6（0.1~6 MPa）
YWT-25（0.5~25 MPa） YWT-60（1~60 MPa）
YWT-100（1~100 MPa）
3 度：有0.05级 0.02级 0.01级
在环境温度(20±2) ℃，温度波动不大于0.5℃条件下其测量准确度等级如下：
0.05级→0.05% 0.02级→0.02% 0.01级→0.01%
4 活塞杆/缸：碳化钨
5 砝码：0.05 级标配碳钢（用户根据需要可选配无磁不锈钢）
0.02 级 0.01级无磁不锈钢
6 使用范围：
用来检定压力计、压力表、压力变送器、压力传感器或需要压力源的仪器等。
二 概述：
YWT系列“新规程活塞式压力计”是我所按照新“活塞式压力计”检定规程研发设计制造，分别通过了中国计量科学研究院、中国测试技术研究院、西北计量院、机械部压力检测等机构测试，均取得产品“检定证书”，技术指标完全优于规程要求。活塞式压力计的关键部件活塞缸/杆使用了高硬度和低温度线膨胀系数的碳化钨材料，从而提高了活塞的耐磨性，因此受压力后形变极小(可忽略不计)，性能极其稳定。活塞的工作介质25MPa以上采用了癸二酸酯，6MPa以内（含6MPa）为混合油，从而使压力计具有的灵敏度，各项技术指标有了很大提高，广泛用来检定数字压力计、压力表、压力变送器、压力传感器等。
三 性能特点：
★ 活塞在起始量程测量延续时间，各项指标完全符合JJG59-2007 《活塞式压力计》计量检定规程。
★ 活塞筒与活塞杆采用高强度、高硬度和低温度膨胀系数的碳化钨材料，提高了活塞的耐磨性，减小了活塞杆和活塞筒的线膨胀系数和形变系数。活塞和活塞筒经精工研磨，其圆度误差和间隙极小，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。
★ 活塞工作位置采用一体式数字显示的位移传感器监测，具有灵敏、醒目、准确的优点，活塞工作行程为3mm。
★ 测量范围：名义标称测量范围与实际测量范围一致。
★ 量程宽：在量程范围内任何测量点测量时，基本误差均为标称精度±0.05%、±0.02%或±0.01% 。
★ 砝码采用挂篮结构，负荷低，砝码通过挂篮直接加在活塞上，活塞运转平稳，压力波动极小，示值准确，稳定性。
★ 砝码已经按使用地重力加速度和压力形变系数进行修正。
★ 活塞系统可以方便拿出送检（不用携带沉重的主机台）。
★ 可作为传递用的检定活塞式压力计也可高精度测试用，配MPa砝码。
★ 加压系统先进，轻便耐用，加长镀铬十字手轮，调节压力省力，即使在100MPa压力时也能轻松自如。
★ 同时检定两只被检表，采用快速压力接头，漏油现象。
★ 每台均可应用户需要出具中国计量科学研究院或省市级计量研究院《检定证书》。
四、技术参数
1、下表为活塞式压力计的工作、储存的温度和相对湿度范围：
|
工作 |
存储 |
|
|
温度 |
18 ～ 28 °C 64 ～ 82 °F |
10 ～ 50 °C 50 ～ 122 °F |
|
相对湿度 (非凝露) |
20 ～ 75 % |
0 ～ 90 % |
下表为我公司生产的活塞式压力计测量范围、接口配置和使用介质：
|
型号 |
6T |
60T |
250T |
600T |
1000T |
1600T |
2500T |
||
|
参 数 |
单位 |
测量范围（MPa） |
|||||||
|
0.04～0.6 |
0.1～6 0.2～6 |
0.5～25 1～25 |
1～60 |
2～100 |
2～160 |
5～250 |
|||
|
测量上限 |
MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
250 |
|
|
测量下限 |
MPa |
0.04 |
0.1 |
0.5 |
1 |
2 |
2 |
5 |
|
|
接口 |
M20 × 1.5 |
M20×1.5 |
M20 × 1.5 |
M20×1.5 |
M20×1.5 |
M20×1.5 |
M20×1.5 |
||
|
工作介质 |
变压器油或变压器油与煤油的混合油20 ℃ 时运动粘度 9 ~ 12mm2/s ,酸值不大于 0.05 毫克KOH/ 克 |
癸二酸二（2-乙基己基）酯20 ℃时运动粘度20 ~ 25mm2/s，酸值不大于 0.05毫克 KOH/ 克 |
|||||||
在环境温度（20±2）℃，温度波动不大于0.5℃条件下其测量不确定度见下表
|
准确度等级 |
允许误差 |
|
|
0.005 |
压力值在测量范围下限以下时，为测量范围下限的±0.005% |
压力值在测量范围内时，为实际测量压力的±0.005% |
|
0.01 |
压力值在测量范围下限以下时，为测量范围下限的±0.01% |
压力值在测量范围内时，为实际测量压力的±0.01% |
|
0.02 |
压力值在测量范围下限以下时，为测量范围下限的±0.02% |
压力值在测量范围内时，为实际测量压力的±0.02% |
|
0.05 |
压力值在测量范围下限以下时，为测量范围下限的±0.05% |
压力值在测量范围内时，为实际测量压力的±0.05% |
